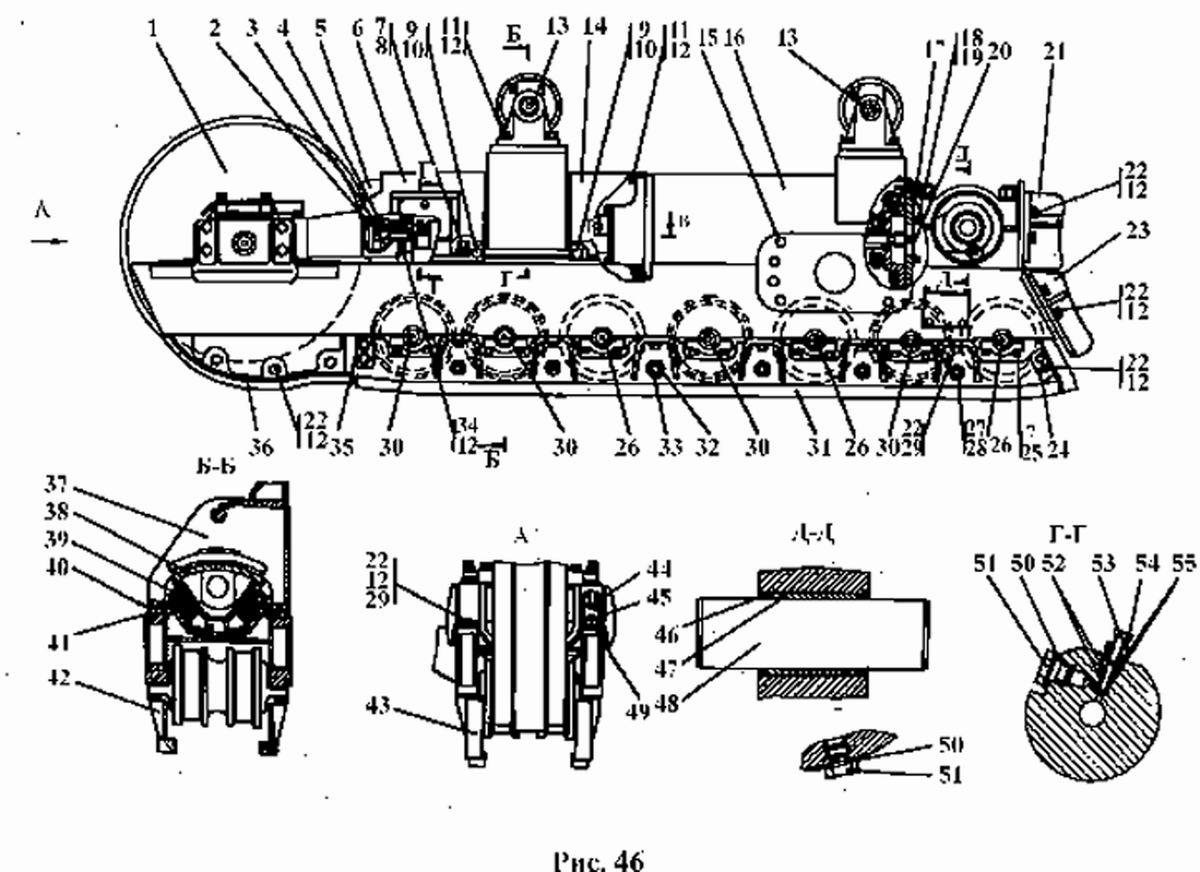

Тележка

Рис.	Поз.	Обозначение	Наименование
42		2501-21-3СП*	Тележка
42		2501-21-3-20СП	Тележка
42		2501-21-4СП**	Тележка
42		2501-21-4-20СП	Тележка
42	16	2501-21-9СП*	Рама тележки
42	16	2501-21-9-20СП	Рама тележки
42	16	2501-21-10СП**	Рама тележки
42	16	2501-21-10-20СП	Рама тележки
42	1	2501-21-13СП*	Колесо натяжное
42	1	2501-21-13-20СП	Колесо натяжное
42	1	2501-21-13-01СП**	Колесо натяжное
42	1	2501-21-13-01-20СП	Колесо натяжное
42	30	2501-21-14СП	Каток опорный
42	30	2501-21-14-20СП	Каток опорный
42	26	2501-21-14-01СП	Каток опорный
42	26	2501-21-14-01-20СП	Каток опорный
42	13	2501-21-15СП	Каток поддерживающий
42	13	2501-21-15-20СП	Каток поддерживающий
42	37	2501-21-17СП	Кронштейн
42	37	2501-21-17-20СП	Кронштейн
42	41	2501-21-20СП	Короб
42	41	2501-21-20-20СП	Короб
42	38	2501-21-21СП	Опора подвижная
42	38	2501-21-21-20СП	Опора подвижная
42	6	2501-21-23СП	Шток
42	6	2501-21-23-20СП	Шток
42	39	2501-21-35СП	Амортизатор
42	46	2501-21-69СП	Манжета
42	31	2501-21-82СП	Щиток
42	31	2501-21-82-20СП	Щиток
42	42	2501-21-82-01СП	Щиток
42	42	2501-21-82-01-20СП	Щиток
42	6	2501-21-83СП*	Кожух
42	6	2501-21-83-20СП	Кожух
42	6	2501-21-83-01СП**	Кожух
42	6	2501-21-83-01-20СП	Кожух
42	14	2501-21-84СП*	Кожух
42	14	2501-21-84-20СП	Кожух
42	14	2501-21-84-01СП**	Кожух
42	14	2501-21-84-01-20СП	Кожух
42	32	2501-21-86СП	Стяжка
42	32	2501-21-86-20СП	Стяжка
42	21	2501-21-88СП*	Отбойник
42	21	2501-21-88-20СП	Отбойник
42	21	2501-21-88-01СП**	Отбойник
42	21	2501-21-88-01-20СП	Отбойник
42	23	2501-21-89СП*	Отбойник
42	23	2501-21-89-20СП	Отбойник
42	23	2501-21-89-01СП**	Отбойник
42	23	2501-21-89-01-20СП	Отбойник
42	49	2501-21-92СП	Планка
42	40	2501-21-49	Прокладка
42	43	2501-21-73	Отбойник
42	43	2501-21-73-20	Отбойник
42	36	2501-21-74	Отбойник
42	36	2501-21-74-20	Отбойник
42	44	2501-21-97	Круг
42	5	2501-21-127	Опора
42	5	2501-21-127-20	Опора
42	33	2501-21-189	Втулка
42	33	2501-21-189-20	Втулка
42	48	2501-21-217	Ось
42	24	2501-21-244	Накладка
42	24	2501-21-244-20	Накладка
42	35	2501-21-245	Накладка
42	35	2501-21-245-20	Накладка
42	47	2501-21-246	Втулка
42	54	46-21-717	Пробка
42	54	46-21-717-20	Пробка
42	52	46-21-718	Обойма
42	53	46-21-756	Игла
42	53	46-21-756-20	Игла
42	4	400-21-121	Эксцентрик
42	3	400-21-122	Пластина
42	20	403-21-95	Крышка
42	20	403-21-95-20	Крышка
42	25	315355	Шайба
42	25	31 5355-20	Шайба
42	51	375515	Пробка
42	51	37 5515-20	Пробка
42	45	385750	Пружина
42	45	38 5750-20	Пружина
42	17	450084	Прокладка
42	17	45 0084-20	Прокладка
42	10	700-31-2209	Шайба
42	10	700-31-2209-20	Шайба
42	50	700-40-260-11	Прокладка
42	15	700-40-5068	Пробка
42	15		Болты ГОСТ 7796-70
42	18		Болт М12х1,25х25
42	9	280520	Болт М16х1,5х30
42	9	28 0520-20	Болт М16х1,5х30
42	22	280725	Болт М20х1,5х50
42	22	28 0725-20	Болт М20х1,5х50
42	11	280730	Болт М20х1,5х60
42	11	28 0730-20	Болт М20х1,5х60
42	34	280770	Болт М20х1,5х170
42	34	28 0770-20	Болт М20х1,5х170
42	7	280845	Болт М24х2х100
42	7	28 0845-20	Болт М24х2х100
42	7		Болты ГОСТ 7798-70
42	2	280930	Болт М30х2х80
42	2	28 0930-20	Болт М30х2х80
42	2		Гайки ГОСТ 15521-70
42	27	30 0350-01	Гайка М24х2
42	27	30 0350-20	Гайка М24х2
42	27		Шайбы ГОСТ 6402-70
42	19		Шайба 12.ОТ.65Г
42	12		Шайба 20.ОТ.65Г
42	8		Шайба 24Т.65Г
42	8		Шайбы ГОСТ 11371-78
42	29	310310	Шайба 20х4
42	29	31 0310-20	Шайба 20х4
42	28	310350	Шайба 24
42	28	31 0350-20	Шайба 24
42	55	500192	Кольцо СТ 13-5-7,5 ГОСТ 288-72

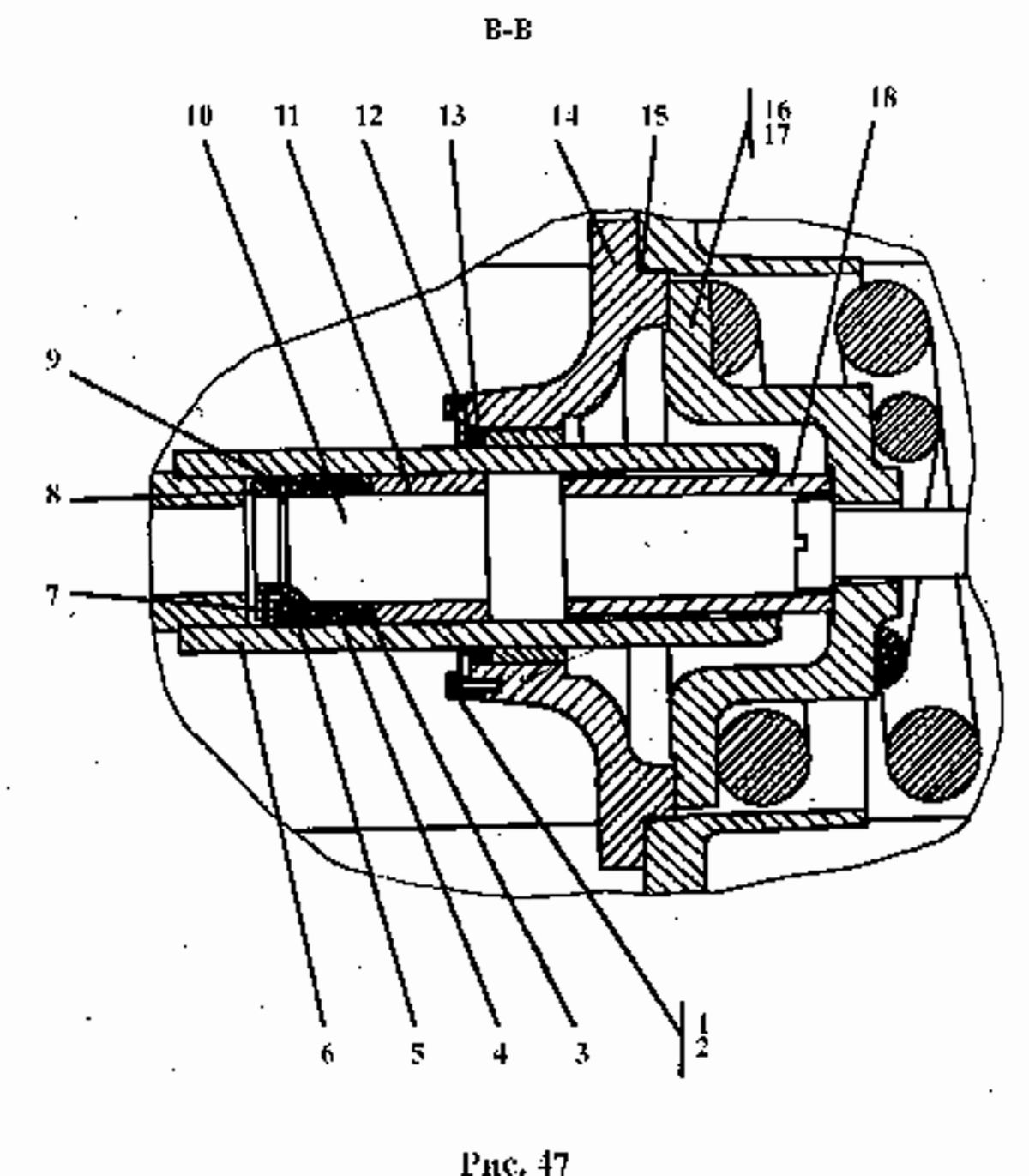

43	16	2501-21-16СП	Механизм сдавания (допускается замена на поз.17)
43	16	2501-21-16-20СП	Механизм сдавания (допускается замена на поз.17)
43	17	2501-21-45СП	Механизм сдавания (допускается замена на поз.16)
43	17	2501-21-45-20СП	Механизм сдавания (допускается замена на поз.16)
43	6	2501-21-23СП	Шток
43	6	2501-21-23-20СП	Шток
43	14	2501-21-46СП	Крышка
43	14	2501-21-46-20СП	Крышка
43	11	46-21-203СП	Втулка
43	13	403-21-66СП	Манжета
43	18	2501-21-55	Втулка
43	10	403-21-54	Поршень
43	12	403-21-62	Крышка
43	12	403-21-62-20	Крышка
43	8	403-21-124	Гайка
43	7	403-21-125	Кольцо стопорное
43	9	700-58-2080	Кольцо
43	1		Болт М8х25 ГОСТ 7796-70
43	2		Шайба 8Т.65Г ГОСТ 6402-70
43	15		Кольцо 345-355-58-2-3 ГОСТ 18829-73
43	5		Кольцо КО 70х95 ГОСТ 22704-77
43	5		Кольцо КО 70х95-2-ТШ-2-100 ГОСТ 22704-77/ГОСТ 15152-69
43	3		Кольцо КН 70х95-2 ГОСТ 11704-77
43	3		Кольцо КН 70х95-2-ТШ-2-100 ГОСТ 22704-77/ГОСТ 15152-69
43	4		Кольцо М 70х95-2 ГОСТ 22704-77
43	4		Кольцо М 70х95-2-ТШ-2-100 ГОСТ 22704-77/ ГОСТ 15152-69
