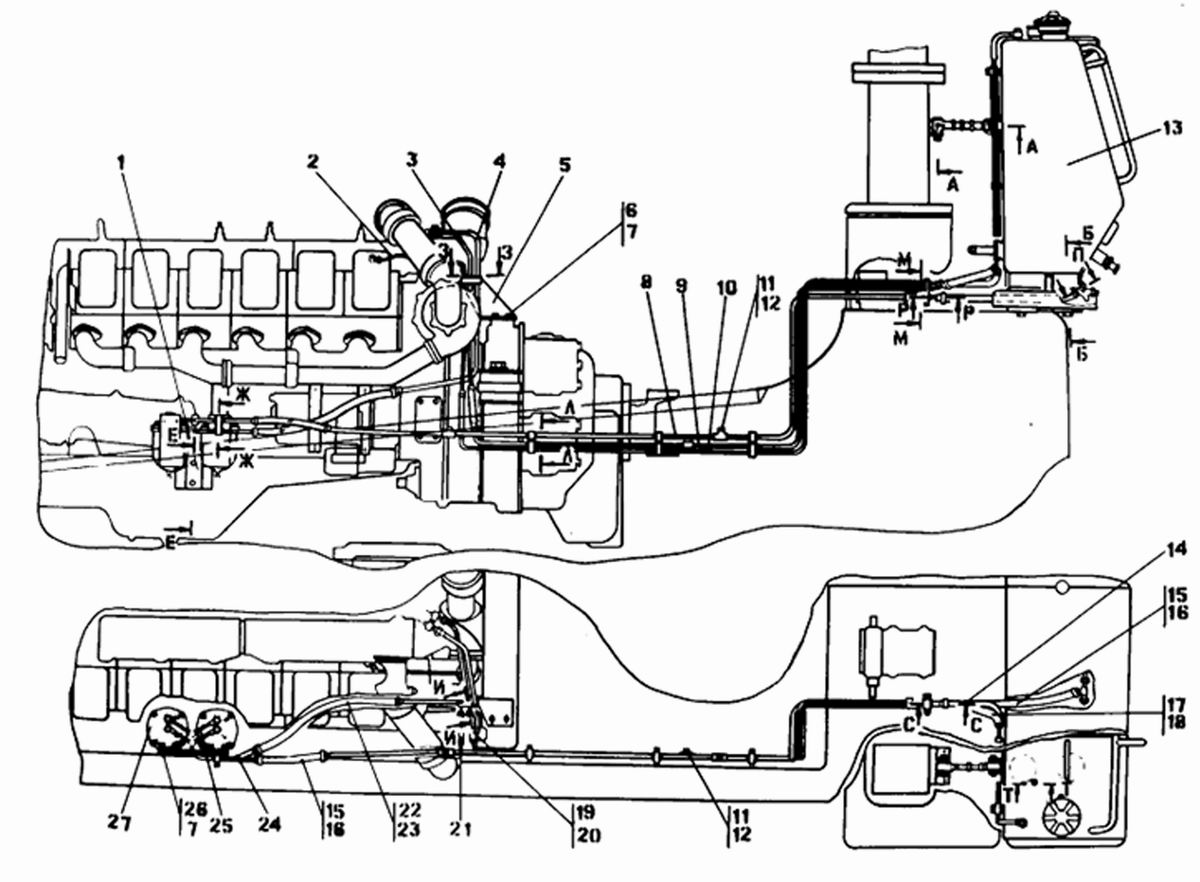

Установка топливного бака

Рис.	Поз.	Обозначение	Наименование
52		2502-25-1СП	Установка топливного бака
52		2502-25-1-20СП	Установка топливного бака
52	13	2502-25-10СП	Бак топливный
52	13	2502-25-10-20СП	Бак топливный
52	4	2502-25-30СП	Трубопровод
52	4	2502-25-30-20СП	Трубопровод
52	3	2502-25-32СП	Трубопровод
52	3	2502-25-32-20СП	Трубопровод
52	2	2502-25-33СП	Трубопровод
52	2	2502-25-33-20СП	Трубопровод
52	9	2502-25-35СП	Трубопровод
52	9	2502-25-35-20СП	Трубопровод
52	10	2502-25-36СП	Трубопровод
52	10	2502-25-36-20СП	Трубопровод
52	19	2502-25-38СП	Трубопровод
52	19	2502-25-38-20СП	Трубопровод
52	20	2502-25-45СП	Трубопровод
52	20	2502-25-45-20СП	Трубопровод
52	1	2502-25-46СП	Кронштейн
52	1	2502-25-46-20СП	Кронштейн
52	8	2502-25-47СП	Трубопровод
52	8	2502-25-47-20СП	Трубопровод
52	5	2502-25-1	Кронштейн
52	5	2502-25-1-20	Кронштейн
52	21	46 0401-05	Рукав
52	21	46 0401-05-20	Рукав
52	14	46 0401-07	Рукав
52	14	46 0401-07-20	Рукав
52	19	46 0601-07	Рукав (допускается замена на деталь поз.20)
52	19	46 0601-07-20	Рукав
52	17	46 0601-11	Рукав (допускается замена на деталь поз.18)
52	17	46 0601-11-20	Рукав
52	15	46 0601-23	Рукав (допускается замена на деталь поз.16)
52	15	46 0601-23-20	Рукав
52	22	46 0601-33	Рукав (допускается замена на деталь поз.23)
52	22	46 0601-33-20	Рукав
52	20	46 0701-07	Рукав (допускается замена на деталь поз.19)
52	20	46 0701-07-20	Рукав
52	18	46 0701-11	Рукав (допускается замена на деталь поз.17)
52	18	46 0701-11-20	Рукав
52	16	46 0701-23	Рукав (допускается замена на деталь поз.15)
52	16	46 0701-23-20	Рукав
52	23	46 0701-33	Рукав (допускается замена на деталь поз.22)
52	23	46 0701-33-20	Рукав
52	11	700-37-2077	Пробка
52	11	700-37-2077-20	Пробка
52	11		Болты ГОСТ 7796-70
52	6		Болт М12-6gх20
52	26		Болт М12х1,25-6gх25
52	26		Шайбы ГОСТ 6402-70
52	7		Шайба 12.ОТ
52	12		Кольцо 12х16 МН 4152-62
52	27		Фильтр грубой очистки топлива

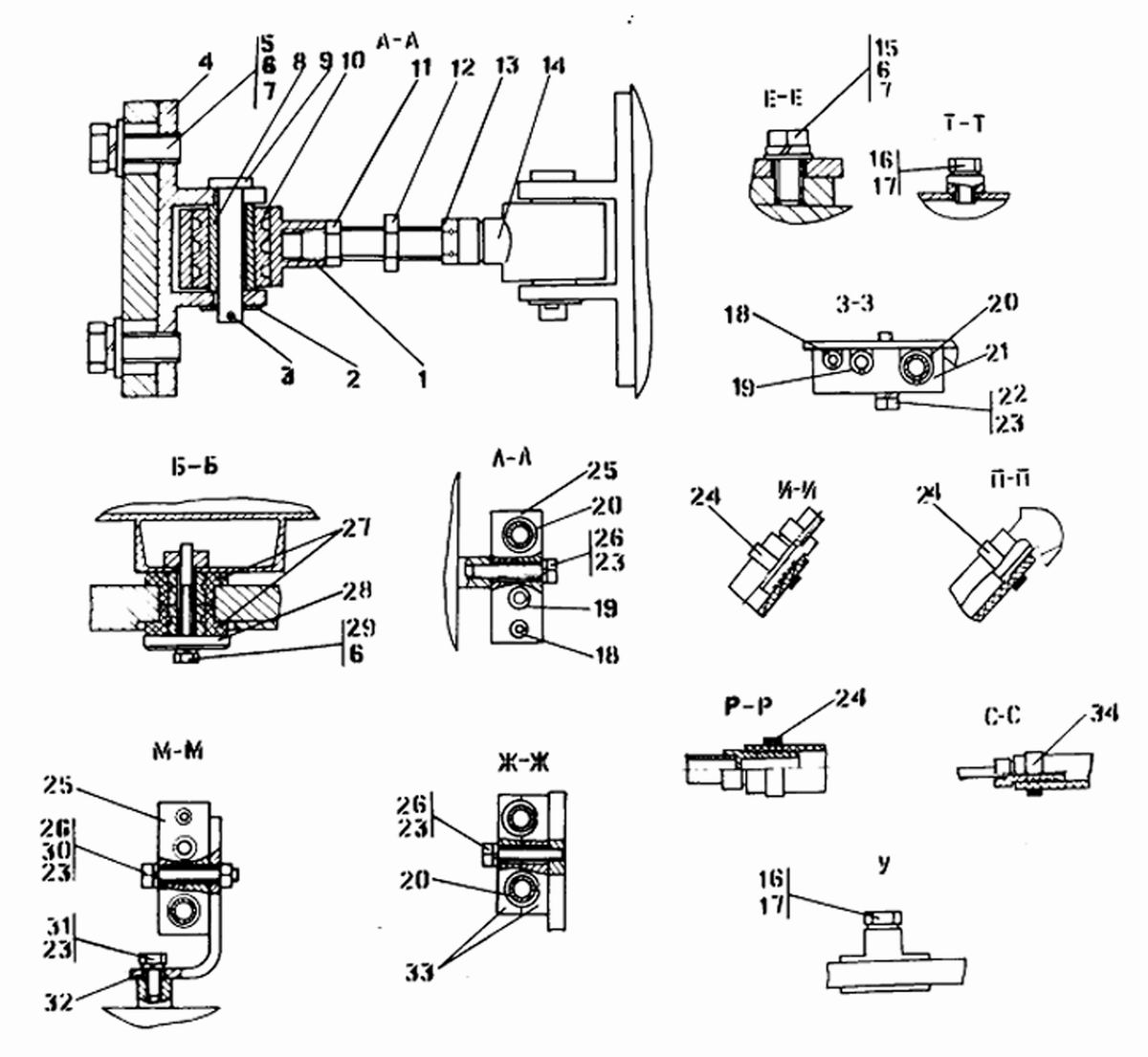

53	1	2501-25-33СП	Втулка
53	1	2501-25-33-20СП	Втулка
53	14	2501-25-33-01СП	Втулка
53	14	2501-25-33-01-20СП	Втулка
53	27	2501-25-37СП	Амортизатор
53	4	2501-25-38-01СП	Кронштейн
53	4	2501-25-38-01-20СП	Кронштейн
53	21	2502-25-2	Хомут
53	12	2501-25-91	Стяжка
53	12	2501-25-91-20	Стяжка
53	8	2501-25-108	Втулка
53	8	2501-25-108-20	Втулка
53	32	2501-25-132	Уголок
53	32	2501-25-132-20	Уголок
53	33	2501-25-133	Хомут
53	33	2501-25-133-20	Хомут
53	28	2501-26-341	Шайба
53	25	2701-25-10	Хомут
53	25	2701-25-10-20	Хомут
53	10	400093	Втулка
53	16	700-37-2077	Пробка
53	16	700-37-2077-20	Пробка
53	20	700-40-6684-05	Прокладка
53	19	700-40-6684-07	Прокладка
53	18	700-40-6684-08	Прокладка
53	18		Болты ГОСТ 7795-70
53	26		Болт М8-6gх45
53	29	280575	Болт М16х1,5-6gх120
53	29	28 0575-20	Болт М16х1,5-6gх120
53	29		Болты ГОСТ 7796-70
53	31		Болт М8-6gх16
53	22		Болт М8-6gх35
53	22		Болты ГОСТ 7796-70
53	15	280520	Болт М16х1,5-6gх30
53	15	28 0520-20	Болт М16х1,5-6gх30
53	5	280535	Болт М16х1,5-6gх38
53	5	28 0535-20	Болт М16х1,5-6gх38
53	5		Гайки ГОСТ 5915-70
53	11		Гайка М16х1,5
53	13	300265	Гайка М16х1,5LH
53	13	30 0265-20	Гайка М16х1,5LH
53	9	470570	Ось 6-16f9x75  ГОСТ 9650-80
53	9		Шайбы ГОСТ 6402-70
53	23		Шайба 8Т
53	6		Шайба 16.ОТ
53	6		Шайбы ГОСТ 10450-78
53	2	310280	Шайба 16x1
53	2	31 0280-20	Шайба 16x1
53	2		Шайбы ГОСТ 11371-78
53	7	310270	Шайба 16.01.08кп
53	7	31 0270-20	Шайба 16.01.08кп
53	3		Шплинт 4x40 ГОСТ 397-79
53	17		Кольцо 12x16 МН 4152-62
53	24		Хомут стяжной червячный 1028-2-У-01 ПО 4.435.001ТУ
53	34		Хомут стяжной червячный 11018-У-01 ПО 4.435.141ТУ
