Установка гидросистемы

Главная » T-25.01Я » Установка гидросистемы

Рис.	Поз.	Обозначение	Наименование

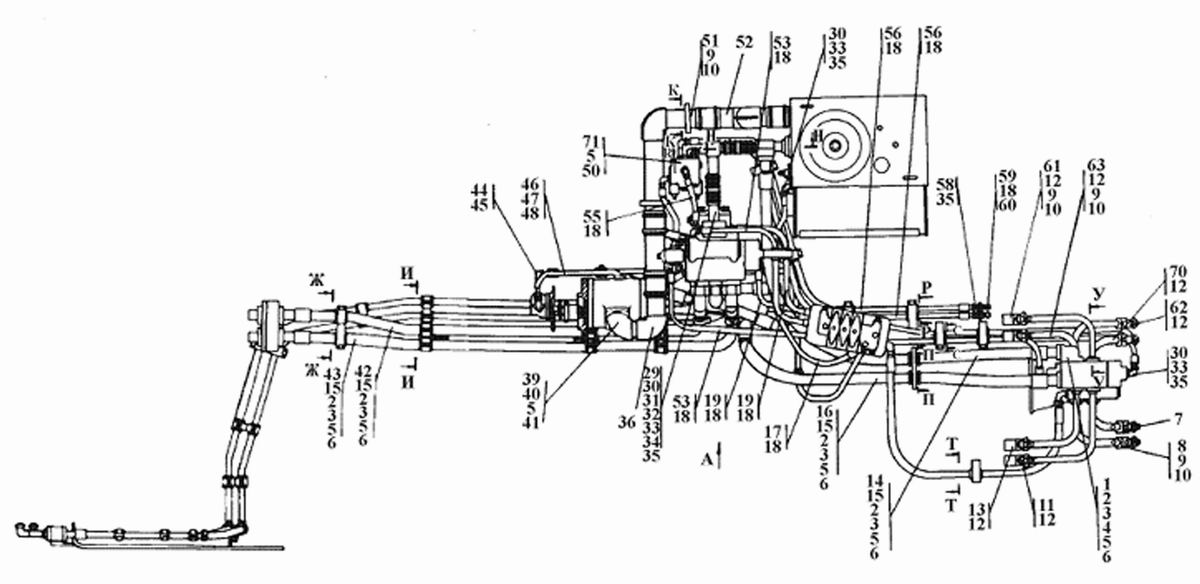

54		2501-26-4-01СП	Установка гидросистемы
54		2501-26-4-01-20СП	Установка гидросистемы
54	36	2501-26-247СП	Трубопровод
54	36	2501-26-247-20СП	Трубопровод
54	7	2501-26-268СП	Трубопровод
54	7	2501-26-268-20СП	Трубопровод
54	8	2501-26-268-01СП	Трубопровод
54	8	2501-26-268-01-20СП	Трубопровод
54	39	2501-26-283СП	Трубопровод
54	39	2501-26-283-20СП	Трубопровод
54	70	2501-26-269СП	Трубопровод
54	70	2501-26-269-20СП	Трубопровод
54	62	2501-26-269-01СП	Трубопровод
54	62	2501-26-269-01-20СП	Трубопровод
54	50	3501-26-64СП	Распределитель
54	50	3501-26-64-20СП	Распределитель
54	52	3501-26-123СП	Трубопровод
54	52	3501-26-123-20СП	Трубопровод
54	44	3501-26-136СП	Трубопровод
54	44	3501-26-136-20СП	Трубопровод
54	51	3501-26-162СП	Трубопровод
54	51	3501-26-162-20СП	Трубопровод
54	29	3501-26-163СП	Трубопровод
54	29	3501-26-163-20СП	Трубопровод
54	42	3501-26-173-02СП	Рукав O32
54	42	3501-26-173-02-20СП	Рукав O32
54	43	3501-26-173-03СП	Рукав O32
54	43	3501-26-173-03-20СП	Рукав O32
54	63	3501-26-186СП	Трубопровод
54	63	3501-26-186-20СП	Трубопровод
54	61	3501-26-186-01СП	Трубопровод
54	61	3501-26-186-01-20СП	Трубопровод
54	13	3501-26-187СП	Трубопровод
54	13	3501-26-187-20СП	Трубопровод
54	11	3501-26-187-01СП	Трубопровод
54	11	3501-26-187-01-20СП	Трубопровод
54	14	3501-26-188-01СП	Рукав O32
54	14	3501-26-188-01-20СП	Рукав O32
54	12	404-26-149СП	Заглушка
54	12	404-26-149-20СП	Заглушка
54	46	404-26-173СП	Трубопровод
54	46	404-26-173-20СП	Трубопровод
54	55	404-26-213СП	Рукав
54	55	404-26-213-20СП	Рукав
54	19	404-26-213-12СП	Рукав
54	19	404-26-213-12-20СП	Рукав
54	17	404-26-213-15СП	Рукав
54	17	404-26-213-15-20СП	Рукав
54	53	404-26-213-16СП	Рукав
54	53	404-26-213-16-20СП	Рукав
54	56	404-26-213-21СП	Рукав
54	56	404-26-213-21-20СП	Рукав
54	1	2501-26-99	Корпус
54	1	2501-26-99-20	Корпус
54	58	2501-26-366	Угольник
54	58	2501-26-366-20	Угольник
54	59	3501-26-243	Заглушка
54	59	3501-26-243-20	Заглушка
54	30	5001-26-77	Угольник ввертной
54	30	5001-26-77-20	Угольник ввертной
54	15	46-26-280	Фланец
54	15	46-26-280-20	Фланец
54	2	46-26-574	Упор
54	2	46-26-574-20	Упор
54	71	285582	Болт
54	71	28 5582-20	Болт
54	9	375245	Пробка
54	9	37 5245-20	Пробка
54	3	440005	Шайба защитная
54	48	46 0901-03	Рукав
54	48	46 0901-03-20	Рукав
54	48		Болты ГОСТ 7795-70
54	4	280570	Болт М16х1,5-6gх105
54	4	28 0570-20	Болт М16х1,5-6gх105
54	4		Болты ГОСТ 7796-70
54	31	280389	Болт 3М12х1,25-6gх100
54	31	28 0389-20	Болт 3М12х1,25-6gх100
54	40		Болт М16х6gх45
54	40		Шайбы ГОСТ 6402-70
54	32		Шайба 12
54	5		Шайба 16
54	5		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
54	10		Кольцо 007-011-25-51-2-1668
54	18		Кольцо 012-016-25-2-51-1668
54	45		Кольцо 014-018-25-2-51-1668
54	33		Кольцо 018-022-25-2-51-1668
54	6		Кольцо 042-050-46-2-51-1668
54	34		Кольцо 050-060-58-2-51-1668
54	41		Кольцо 092-105-75-2-ИРП 2314-1
54	60	Н.036.01.002	Гайка накидная
54	60	Н.036.01.002-01	Гайка накидная
54	35	Н.036.23.022	Контргайка
54	35	Н.036.23.022-01	Контргайка
54	47		Хомут стяжной червячный 1040-2-У-01 ПО4.435.00ТУ

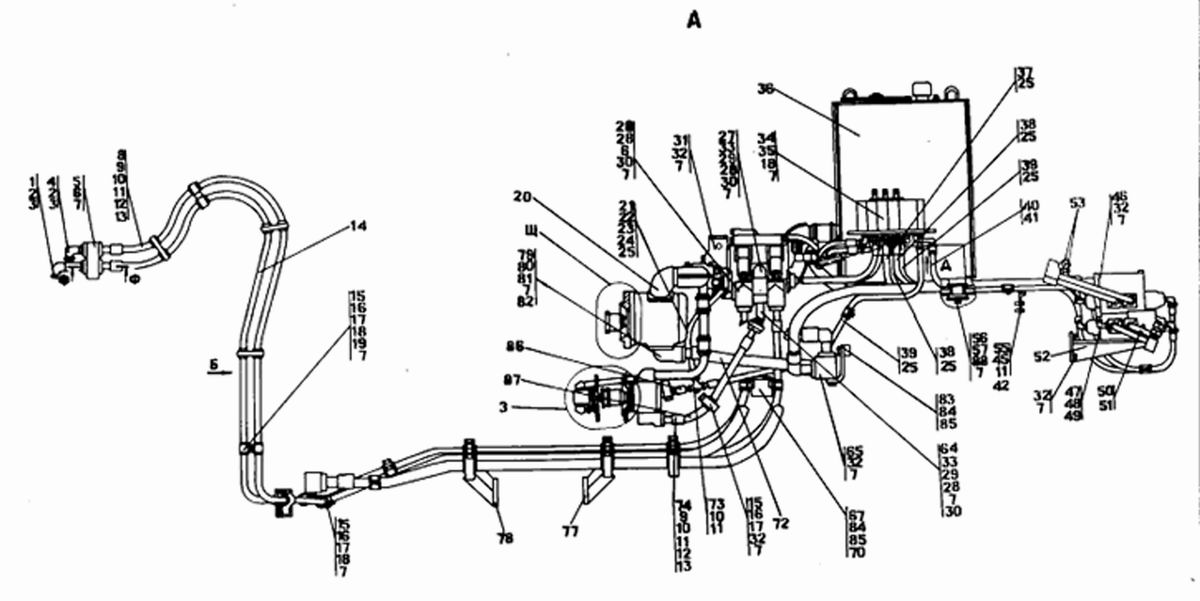

55	36	2501-26-81СП	Бак гидросистемы
55	36	2501-26-81-20СП	Бак гидросистемы
55	74	2501-26-251СП	Рукав O16
55	74	2501-26-251-20СП	Рукав O16
55	14	2501-26-251-01СП	Рукав O16
55	14	2501-26-251-01-20СП	Рукав O16
55	8	2501-26-251-02СП	Рукав O16
55	8	2501-26-251-02-20СП	Рукав O16
55	87	2501-26-251-03СП	Рукав O16
55	87	2501-26-251-03-20СП	Рукав O16
55	77	2501-26-271СП	Кронштейн
55	77	2501-26-271-20СП	Кронштейн
55	78	2501-26-272СП	Кронштейн
55	78	2501-26-272-20СП	Кронштейн
55	64	2501-26-252СП	Переходник
55	64	2501-26-252-20СП	Переходник
55	1	2501-26-253СП	Угольник
55	1	2501-26-253-20СП	Угольник
55	4	2501-26-253-01СП	Угольник
55	4	2501-26-253-01-20СП	Угольник
55	67	2501-26-281СП	Кронштейн
55	67	2501-26-281-20СП	Кронштейн
55	27	2501-26-282СП	Рукав O32
55	27	2501-26-282-20СП	Рукав O32
55	20	2502-26-105СП	Трубопровод
55	20	2502-26-105-20СП	Трубопровод
55	56	2501-25-37СП	Амортизатор
55	31	3501-26-61СП	Распределитель
55	31	3501-26-61-20СП	Распределитель
55	46	3501-26-62СП	Распределитель секционный
55	46	3501-26-62-20СП	Распределитель секционный
55	34	3501-26-63СП	Распределитель секционный
55	34	3501-26-63-20СП	Распределитель секционный
55	52	3501-26-157СП	Кронштейн
55	52	3501-26-157-20СП	Кронштейн
55	55	3501-26-158СП	Кронштейн
55	55	3501-26-158-20СП	Кронштейн
55	40	3501-26-189СП	Угольник
55	40	3501-26-189-20СП	Угольник
55	72	3502-26-108-07СП	Рукав O32
55	72	3502-26-108-07-20СП	Рукав O32
55	41	46-26-355-04СП	Рукав высокого давления O16 армированный
55	41	46-26-355-01-04-10СП	Рукав высокого давления O армированный
55	53	404-26-149СП	Заглушка
55	53	404-26-149-20СП	Заглушка
55	21	404-26-213-15СП	Рукав
55	21	404-26-213-15-20СП	Рукав
55	38	404-26-213-16СП	Рукав
55	38	404-26-213-16-20СП	Рукав
55	39	404-26-213-18СП	Рукав
55	39	404-26-213-18-20СП	Рукав
55	37	404-26-213-19СП	Рукав
55	37	404-26-213-19-20СП	Рукав
55	86	404-26-213-24СП	Рукав O12
55	86	404-26-213-24-20СП	Рукав O12
55	73	404-26-218СП	Тройник
55	73	404-26-218-20СП	Тройник
55	22	2501-26-216	Скоба
55	22	2501-26-216-20	Скоба
55	23	2501-26-217	Планка
55	23	2501-26-217-20	Планка
55	15	2501-26-300	Скоба
55	15	2501-26-300-20	Скоба
55	16	2501-26-301	Планка
55	16	2501-26-301-20	Планка
55	57	2501-26-341	Шайба
55	57	2501-26-341-20	Шайба
55	45	2501-26-378	Втулка
55	65	2501-26-387	Коллектор
55	65	2501-26-387-20	Коллектор
55	83	2501-26-388	Кронштейн
55	83	2501-26-388-20	Кронштейн
55	26	3501-26-197	Фланец
55	26	3501-26-197-20	Фланец
55	5	3501-26-200	Коллектор
55	5	3501-26-200-20	Коллектор
55	35	3501-26-247	Планка
55	35	3501-26-247-20	Планка
55	33	46-26-280	Фланец
55	33	46-26-280-20	Фланец
55	29	46-26-574	Упор
55	29	46-26-574-20	Упор
55	79	46-26-1111	Корпус
55	79	46-26-1111-20	Корпус
55	2	400-26-55	Заглушка
55	2	400-26-55-20	Заглушка
55	50	375245	Пробка
55	50	37 5245-20	Пробка
55	24	40 0354-02	Втулка
55	17	40 0354-05	Втулка
55	28	440005	Шайба защитная
55	9	440038	Кольцо защитное
55	80	700-40-5117	Шайба защитная
55	80		Болты ГОСТ 795-70
55	42		Болт М12-6gх80
55	6	280565	Болт М16х1,5-6gх85
55	6	28 0565-20	Болт М16х1,5-6gх85
55	6		Болты ГОСТ 7795-70
55	88	280570	Болт М16х1,5-6gх105
55	88	28 0570-20	Болт М16х1,5-6gх105
55	88		Болты ГОСТ 7796-70
55	10	280348	Болт М12х1,25-6gх35
55	10	28 0348-20	Болт М12х1,25-6gх35
55	32		Болт М16х1,5-6gх35
55	80		Болт М16-6gх45
55	18	280555	Болт М16х1,5-6gх55
55	18	28 0555-20	Болт М16х1,5-6gх55
55	84	280720	Болт М20х1,5ґ-6gх40
55	84	28 0720-20	Болт М20х1,5-6gх40
55	84		Гайки ГОСТ 5915-70
55	19		Гайка М16х1,5-6Н
55	19		Шайбы ГОСТ 6402-70
55	11		Шайба 12.ОТ
55	7		Шайба 16.16.ОТ
55	85		Шайба 20.ОТ
55	85		Шайбы ГОСТ 11371-78
55	12	310210	Шайба 12х2
55	12	31 0210-20	Шайба 12х2
55	70	310310	Шайба 20х4
55	70	31 0310-20	Шайба 20х4
55	70		Кольца ГОСТ 18829-78 ТУ 38.005-84
55	51		Кольцо 007-011-25-2-51-1668
55	25		Кольцо 012-016-25-2-51-1668
55	47		Кольцо 021-027-36-2-51-1668
55	13		Кольцо 032-038-36-2-51-1668
55	30		Кольцо 042-050-46-2-51-1668
55	82		Кольцо 050-060-58-2-51-1668
55	3	Н.036.01.005	Гайка накидная
55	3	Н.036.01.005-01	Гайка накидная
55	48	Н.036.23.072	Контргайка
55	48	Н.036.23.072-01	Контргайка
55	49	Н.036.23.091	Угольник ввертной
55	49	Н.036.23.091-01	Угольник ввертной

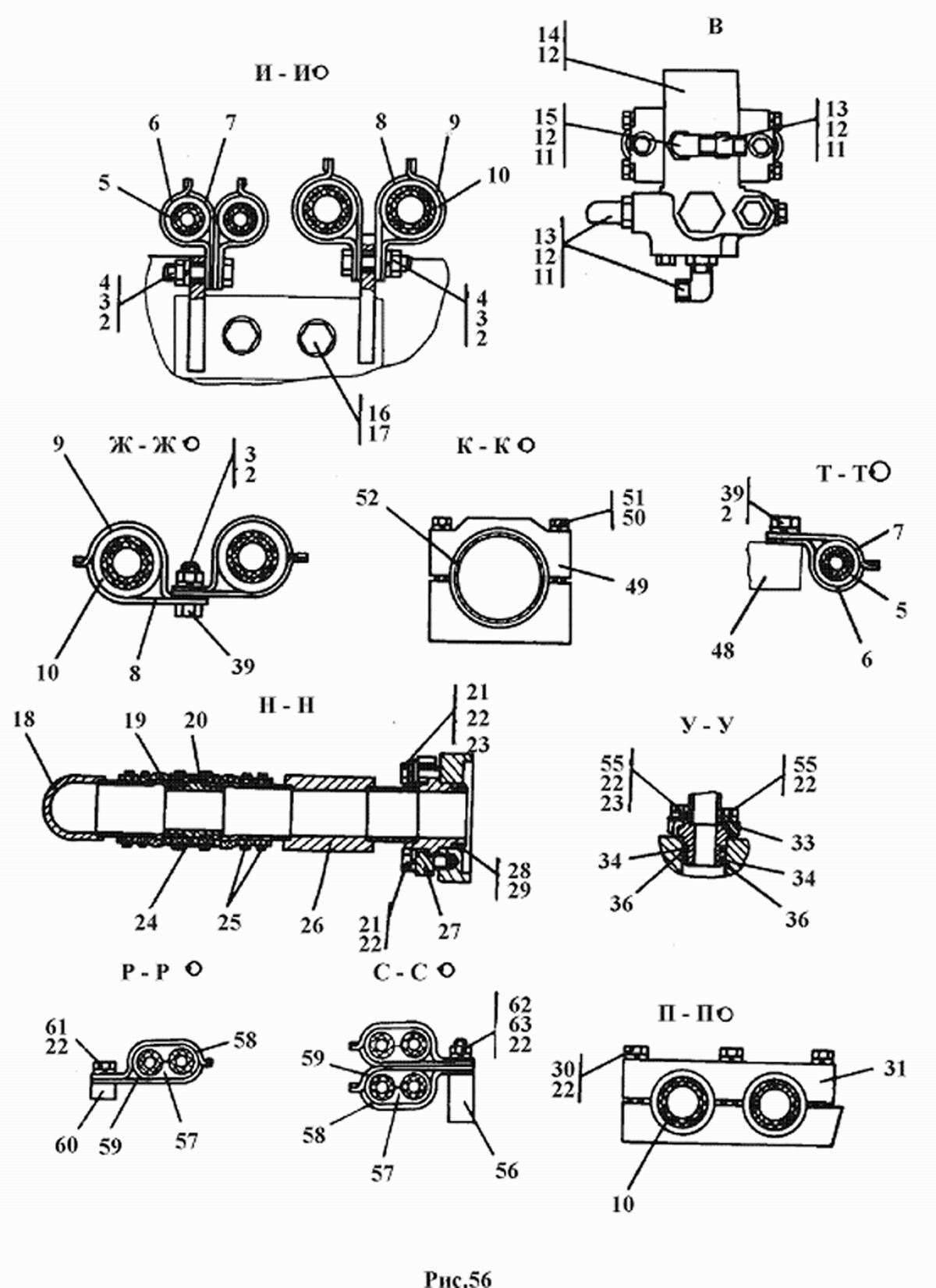

56	15	3501-26-159СП	Угольник
56	15	3501-26-159-20СП	Угольник
56	18	3501-26-164-01СП	Трубопровод
56	18	3501-26-164-01-20СП	Трубопровод
56	26	3501-26-165СП	Трубопровод
56	26	3501-26-165-20СП	Трубопровод
56	33	2501-26-83	Фланец
56	33	2501-26-83-20	Фланец
56	9	2501-26-220	Скоба
56	9	2501-26-220-20	Скоба
56	8	2501-26-221	Планка
56	8	2501-26-221-20	Планка
56	6	2501-26-300	Скоба
56	6	2501-26-300-20	Скоба
56	7	2501-26-301	Планка
56	7	2501-26-301-20	Планка
56	20	2501-26-346	Бандаж
56	20	2501-26-346-20	Бандаж
56	27	2501-26-362	Фланец
56	27	2501-26-362-20	Фланец
56	49	3501-26-51	Бугель
56	49	3501-26-51-20	Бугель
56	59	5001-26-43	Планка
56	59	5001-26-43-20	Планка
56	58	5001-26-44	Скоба
56	58	5001-26-44-20	Скоба
56	24	5001-26-47	Втулка
56	24	5001-26-47-20	Втулка
56	13	5001-26-77	Угольник ввертной
56	13	5001-26-77-20	Угольник ввертной
56	31	404-26-58	Планка
56	31	404-26-58-20	Планка
56	62	290326	Шпилька
56	62	29 0326-20	Шпилька
56	14	375625	Пробка
56	14	37 5625-20	Пробка
56	10	40 0354-04	Втулка
56	5	40 0354-05	Втулка
56	57	40 0402-01	Втулка
56	34	440038	Кольцо защитное
56	19	46 1501-03	Рукав
56	19	46 1501-03-20	Рукав
56	28	700-40-5117	Шайба защитная
56	52	700-40-6684	Прокладка
56	52		Болты ГОСТ 7795-70
56	51		Болт М8-6gх70
56	30	281379	Болт М12х1,25-6gх65
56	30	28 1379-20	Болт М12х1,25-6gх65
56	30		Болты ГОСТ 7796-70
56	61		Болт М12х1,25-6gх25
56	55		Болт М12-6gх40
56	21		Болт М12х1,25-6gх40
56	39		Болт М16х1,5-6gх35
56	4	280555	Болт М16х1,5-6gх55
56	4	28 0555-20	Болт М16х1,5-6gх55
56	16	280720	Болт М20х1,5-6gх40
56	16	28 0720-20	Болт М20х1,5-6gх40
56	16		Гайки ГОСТ 5915-70
56	63		Гайка М12х1,25
56	3		Гайка М16х1,5
56	3		Шайбы ГОСТ 6402-70
56	50		Шайба 8Т
56	22		Шайба 12.ОТ
56	2		Шайба 16.ОТ
56	17		Шайба 20.ОТ
56	17		Шайбы ГОСТ 11371-78
56	23	310210	Шайба 12х2.01
56	23		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
56	12		Кольцо 018-022-25-2-51-1668
56	36		Кольцо 032-038-36-2-51-1668
56	29		Кольцо 050-060-58-2-51-1668
56	11	Н.036.23.022	Контргайка
56	11	Н.036.23.022-01	Контргайка
56	25		Хомут стяжной червячный 1070-2-У-01 ПО4.435.001ТУ
5		2502-10-17СП	Установка электрооборудования на раме
5		2502-10-17-20СП	Установка электрооборудования на раме
5	19	2502-10-14СП	Электрооборудование двигателя
5	19	2502-10-14-20СП	Электрооборудования двигателя
5	18	2502-10-16СП	Электрооборудование подогревателя ПЖД600И
5	18	2502-10-16-10СП	Электрооборудование подогревателя ПЖД600И
5	17	2502-10-151-32СП	Провод
5	17	2502-10-151-32-20СП	Провод
5	43	2502-10-161СП	Провод
5	26	2501-10-115СП	Жгут
5	26	2501-10-115-20СП	Жгут
5	23	2501-10-119СП	Провод
5	23	2501-10-119-20СП	Провод
5	16	312505-10-14-01СП	Установка электрооборудования в контейнере АКБ
5	16	312505-10-14-01-10СП	Установка электрооборудования в контейнере АКБ
5	16	312505-10-14-01-20СП	Установка электрооборудования в контейнере АКБ
5	9	312505-10-103СП	Блок управления отопителя
5	9	312505-10-103-10СП	Блок управления отопителя
5	4	312505-10-104СП	Провод
5	1	312505-10-104-01СП	Провод
5	28	46-10-637СП	Провод
5	28	46-10-637-20СП	Провод
5	37	2702-10-167СП	Провод
5	37	2702-10-167-20СП	Провод
5	42	28.10.2501	Кожух защитный
5	42	2501-10-28-20	Кожух защитный
5	29	46-10-85	Опора
5	29	46-10-85-20	Опора
5	34	46-10-86	Опора
5	34	46-10-86-20	Опора
5	44	404-10-17	Кожух
5	44	404-10-17-20	Кожух
5	13	415090	Хомутик
5	25	415119	Хомутик
5	36	700-40-5606	Наконечник
5	5	700-40-5607	Наконечник
5	35	700-40-6018	Опора
5	24	700-40-6662	Чехол
5	2	700-40-6684-04	Прокладка
5	14	700-40-6684-06	Прокладка
5	21	700-40-6684-07	Прокладка
5	15	700-40-6695	Кольцо
5	41	700-40-6736	Кольцо
5	3	700-41-2866	Хомутик
5	22	700-41-3310	Хомутик
5	22		Болты ГОСТ 7796-70
5	10		Болт М8-6gх16
5	38	280320	Болт М12х1,25-6gх20
5	38	28 0320-20	Болт М12х1,25-6gх20
5	38		Болты ГОСТ 7798-70
5	37		Болт М6-6gх16
5	37		Винты ГОСТ 17473-80
5	6		Винт ВМ6-6gх12
5	6		Гайки ГОСТ 5915-70
5	38		Гайка М6-7Н
5	30		Гайка М12х1,25-6Н
5	30		Шайбы ГОСТ 6402-70
5	7		Шайба 6Т.65Г
5	11		Шайба 8Т.65Г
5	39		Шайба 12.ОТ.65Г
5	31		Шайба 12.ОТ.65Г
5	31		Шайбы ГОСТ 11371-78
5	8	310110	Шайба 6.01.08кп
5	8	31 0110-20	Шайба 6.01.08кп
5	12	310150	Шайба 8.01.08кп
5	12	31 0150-20	Шайба 8.01.08кп
5	40	310210	Шайба 12х2.01.10
5	40	31 0210-20	Шайба 12х2.01.10
5	32	31 0210-20	Шайба 12х2.01.10
5	32	31 0210-20	Шайба 12х2.01.10
5	33		Кольцо 14х12х4-6а ОСТ 38.05156-78
5	27		Колодка гнездовая 602602 ОСТ 37.003.032-88
5	20		Фара 3131.3711.010 ГОСТ 3544-75
5	20		Фара 3136.3711.010 ГОСТ 3544-75
5	20		Фара 3137.3711.010 ГОСТ 3544-75

Перейти на главную страницу сайта.
