Установка гидроцилиндров

Рис.	Поз.	Обозначение	Наименование

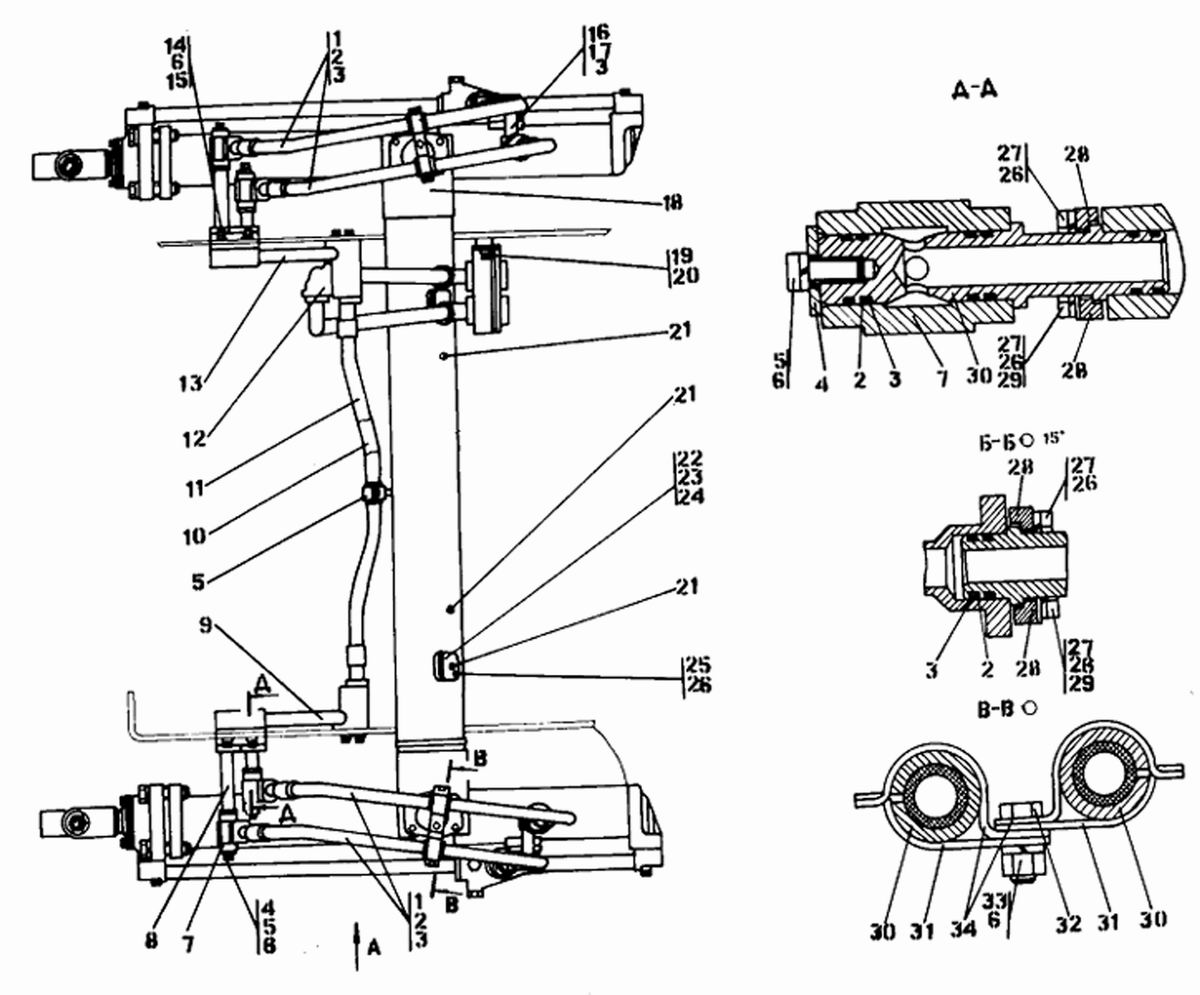

58		2502-26-11СП	Установка гидроцилиндров
58		2502-26-11-20СП	Установка гидроцилиндров
58	9	2504-26-12СП	Коллектор
58	9	2504-26-12-20СП	Коллектор
58	13	2504-26-13СП	Коллектор
58	13	2504-26-13-20СП	Коллектор
58	18	2501-26-120СП	Ось
58	18	2504- 26-120-20СП	Ось
58	16	3501-26-154СП	Трубопровод
58	16	3501-26-154-20СП	Трубопровод
58	11	404-26-118-03СП	Рукав O25
58	11	404-26-118-03-20СП	Рукав O25
58	10	404-26-118-04СП	Рукав O25
58	10	404-26-118-04-20СП	Рукав O25
58	1	404-26-118-11СП	Рукав O25
58	1	404-26-118-11-20СП	Рукав O25
58	21	700-41-2151СП	Масленка
58	21	700-41-2151-20СП	Масленка
58	28	2501-26-83	Фланец
58	28	2501-26-83-20	Фланец
58	12	2501-26-99	Корпус
58	12	2501-26-99-20	Корпус
58	34	2501-26-220	Скоба
58	34	2501-26-220-20	Скоба
58	31	2501-26-221	Планка
58	31	2501-26-221-20	Планка
58	22	46-26-654	Стопор
58	23	46-26-659	Крышка
58	23	46-26-659-20	Крышка
58	7	2501-26-358	Коллектор
58	7	2501-26-358-20	Коллектор
58	30	2501-26-359	Переходник
58	30	2501-26-359-20	Переходник
58	8	2501-26-359-01	Переходник
58	8	2501-26-359-01-20	Переходник
58	4	3501-26-185	Шайба
58	30	40 0354-03	Втулка
58	17	415431	Контргайка
58	17	41 5431-20	Контргайка
58	2	440038	Кольцо защитное
58	24	700-40-6563	Прокладка
58	24	700-40-6563-20	Прокладка
58	24		Болты ГОСТ 7796-70
58	25		Болт М12х1,25-6gх30
58	27		Болт М12х1,25-6gх40
58	32	280520	Болт М16х1,5-6gх30
58	32	28 0520-20	Болт М16х1,5-6gх30
58	5	280535	Болт М16х1,5-6gх38
58	5	28 0535-20	Болт М16х1,5-6gх38
58	14	280544	Болт М16х1,5-6gх45
58	14	28 0544-20	Болт М16х1,5-6gх45
58	19	280725	Болт М20х1,5-6gх50
58	19	28 0725-20	Болт М20х1,5-6gх50
58	19		Гайки ГОСТ 5915-70
58	33		Гайка М16х1,5
58	33		Шайбы ГОСТ 6402-70
58	26		Шайба 12.ОТ
58	6		Шайба 16.ОТ
58	20		Шайба 20.ОТ
58	20		Шайбы ГОСТ 11371-78
58	29	310210	Шайба 12х2
58	29	31 0210-20	Шайба 12х2
58	29		Шайбы ГОСТ 11371-78
58	15	310270	Шайба 16.01.08кп
58	15	31 0270-20	Шайба 16.01.08кп
58	3		Кольцо 032-038-36-2-51-1668 ГОСТ 18829- 73/ ТУ 38.005.204-84

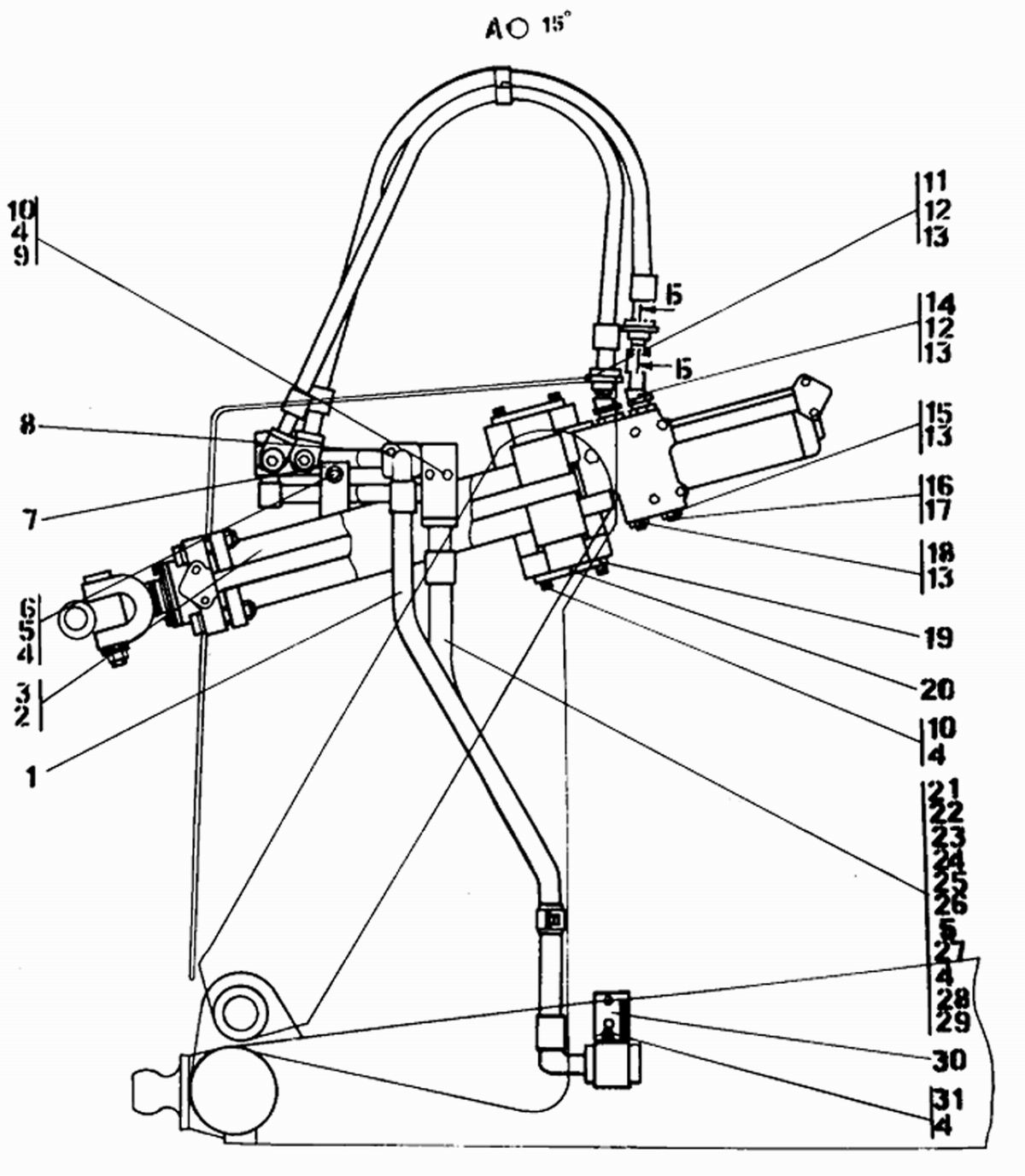

59	30	2504-26-14СП	Кронштейн
59	30	2504-26-14-20СП	Кронштейн
59	2	2501-26-1000СП	Гидроцилиндр (допускается замена на поз.3)
59	2	2501-26-1000-20СП	Гидроцилиндр
59	19	46-26-548СП	Крышка
59	19	46-26-548-20СП	Крышка
59	11	3501-26-152СП	Переходник
59	11	3501-26-152-20СП	Переходник
59	14	3501-26-153СП	Трубопровод
59	14	3501-26-153-20СП	Трубопровод
59	1	3502-26-107СП	Рукав O32
59	1	3502-26-107-20СП	Рукав O32
59	21	3502-26-108-11СП	Рукав O32
59	21	3502-26-108-11-20СП	Рукав O32
59	20	700-41-2151СП	Масленка
59	20	700-41-2151-20СП	Масленка
59	22	2501-26-220	Скоба
59	22	2501-26-220-20	Скоба
59	23	2501-26-221	Планка
59	23	2501-26-221-20	Планка
59	7	2501-26-270	Серьга
59	7	2501-26-270-20	Серьга
59	29	46-26-280	Фланец
59	29	46-26-280-20	Фланец
59	18	18-26-560	Пробка
59	18	18-26-560-20	Пробка
59	24	46-26-574	Упор
59	24	46-26-574-20	Упор
59	15	375240	Пробка
59	15	37 5240-20	Пробка
59	16	375245	Пробка
59	16	37 5245-20	Пробка
59	25	40 0354-04	Втулка
59	12	415431	Контргайка
59	12	41 5431-20	Контргайка
59	26	440005	Шайба защитная
59	6	700-31-2209	Шайба
59	6	700-31-2209-20	Шайба
59	6		Болты ГОСТ 7795-70
59	8	280570	Болт М16х1,5-6gх105
59	8	28 0570-20	Болт М16х1,5-6gх105
59	8		Болты ГОСТ 7796-70
59	5	280520	Болт М16х1,5-6gх30
59	5	28 0520-20	Болт М16х1,5-6gх30
59	31	280535	Болт М16х1,5-6gх38
59	31	28 0535-20	Болт М16х1,5-6gх38
59	10	280544	Болт М16х1,5-6gх45
59	10	28 0544-20	Болт М16х1,5-6gх45
59	10		Гайки ГОСТ 5915-70
59	27		Гайка М16х1,5
59	27		Шайбы ГОСТ 6402-70
59	4		Шайба 16.ОТ
59	4		Шайбы ГОСТ 11371-79
59	9	310270	Шайба 16.01.08кп
59	9	31 0270-20	Шайба 16.01.08кп
59	9		Кольца ГОСТ 18829-73/ ТУ 38.005.204-84
59	17		Кольцо 007-011-25-2-51-1668
59	13		Кольцо 032-038-36-2-51-1668
59	28		Кольцо 042-050-46-2-51-1668
59	3		Гидроцилиндр Ц140ґ1250-33ХЛ ОСТ 23.1.97-88 (допускается заме
59	3		Гидроцилиндр Ц140ґ1250-33Т ОСТ 23.1.97-88
