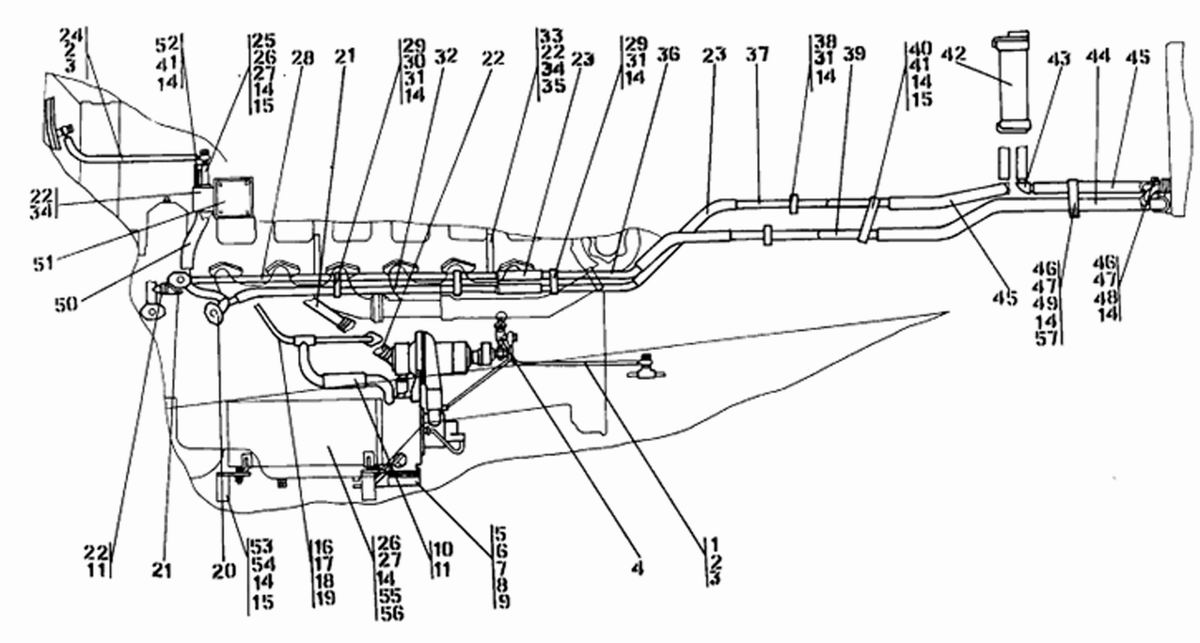

Установка системы подогрева

Главная » T-25.01Я » Установка системы подогрева

Рис.Поз.ОбозначениеНаименование
682502-43-3СПУстановка систем подогрева
68422502-43-40СПУстановка обогревателя кабины
68162502-43-77СПТрубопровод
68282502-43-79СПТрубопровод
68202502-43-80СПТрубопровод
68252502-43-82СПТрубопровод
68212502-43-83СПТрубопровод
68322502-43-85СПТрубопровод
68392502-43-86СПТрубопровод
68362502-43-87СПТрубопровод
68372502-43-88СПТрубопровод
68432502-43-90СППереходник
6852502-43-91СПГазовод
68533502-43-208СПОпора
6851312505-43-17СПКорпус
684403-43-114СПКран
681403-43-461СПРукав
68382502-43-79Прижим
68332502-43-103Пластина
68302502-43-105Прижим
68292502-43-106Прижим
68462502-43-107Прижим
68472502-43-108Втулка
6817403-60-209Прокладка
6852404-43-357Пластина
6840404-43-289Пластина
68246-43-313Прокладка
6857700-40-6684-03Прокладка
683700-41-2622Болт зажимной
682346 0901-13Рукав
684546 0901-19Рукав
684446 0901-24Рукав
682246 1201-05Рукав
681046 1201-18Рукав
6810Болты ГОСТ 7795-70
6818Болт М10х1,25-6gх25
6849Болт М12-6gх60
6849Болты ГОСТ 7796-70
6822Болт М8-6gх16
6841280320Болт М12-6gх20
6826Болт М12х1,25-6gх25
6854280348Болт М12х1,25-6gх35
6831Болт М12х1,25-6gх40
6848280365Болт М12х1,25-6gх50
6848Гайки ГОСТ 5915-75
687Гайка М6-7Н.6
6827Гайка М12х1,25-6Н.6
6827Шайбы ГОСТ 6402-70
688Шайба 6Т.65Г
6834Шайба 8Т.65Г
6819Шайба 10.ОТ.65Г
6814Шайба 12.ОТ.65Г
6814Шайбы ГОСТ 11371-78
689310110Шайба 6.01.08кп
6835310150Шайба 8.01.08кп
6815310230Шайба 12.01.08кп
6855Шайба 12ґ2.01.10
686290020Шпилька М6 (3п/6) х16
6856Подогреватель ПЖД 600Н-101 5006-01 ТУ 37.001.292-72
6856Хомуты стяжные червячные ПО.435.002ТУ
6850Хомут 1040-У-02
6811Хомут 1055-У-02
