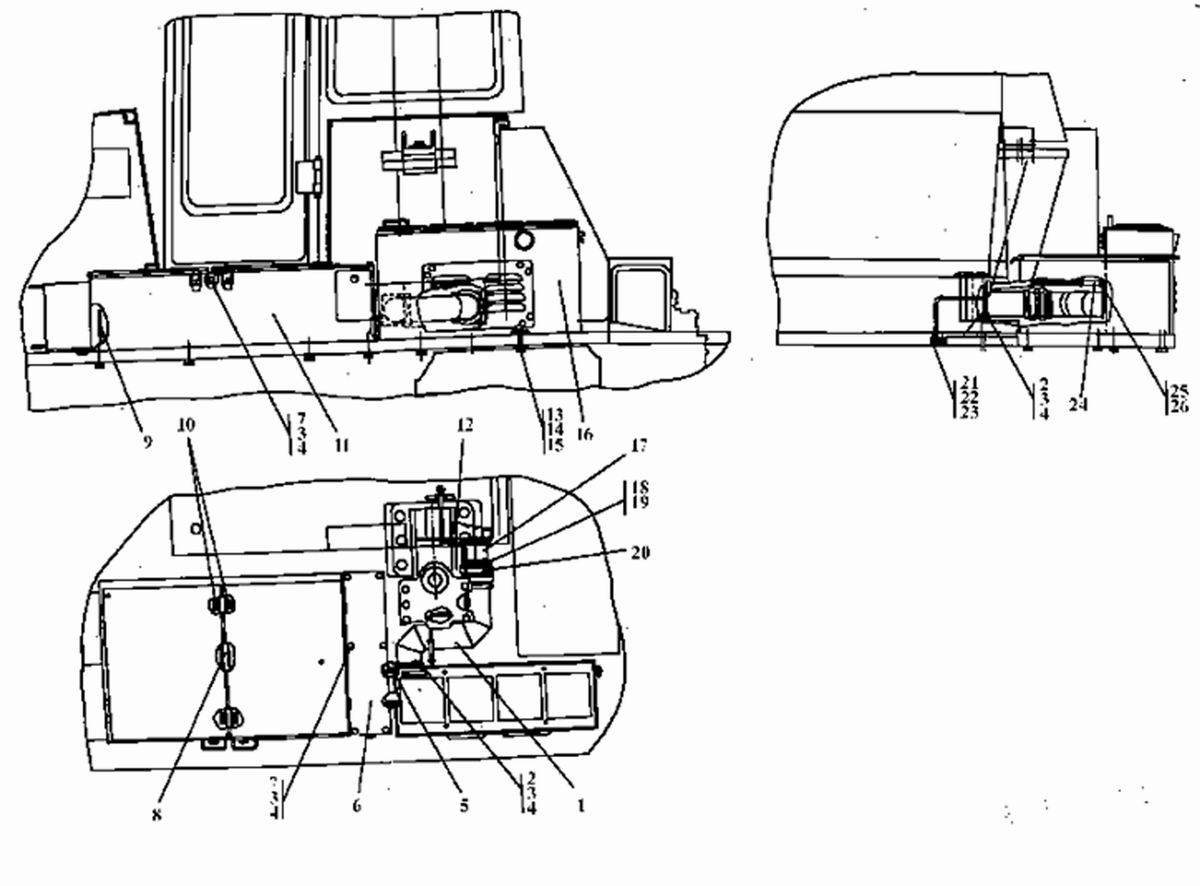

Рис.Поз.ОбозначениеНаименование
732502-53-1СПСистема отопления и вентиляции кабины
732502-53-1-20СПСистема отопления и вентиляции кабины
73172502-53-50СППатрубок
7312502-53-51СПВоздуховод
73122502-53-53СПТопливопровод
731631 2505-53-12СПБлок отопительный
731131 2505-53-14-01СПКонтейнер
73831 2505-53-79СПСтяжка
732541 5190СПХомут (допускается замена на поз.26)
731841 5190-18СПХомут (допускается замена на поз.19)
73631 2505-53-307Крышка
73531 2505-53-308Прокладка
73946-10-113Стержень
732146-43-313Прокладка
7310400085Опора
7320400293Патрубок
7322415125Болт
7324460501Рукав
7313281379Болт М12х1,25х65 ГОСТ 7795-70
7313Болты ГОСТ 7796-70
737Болт М8х16
732Болт М8х20
732Шайбы ГОСТ 6402-70
733Шайба 8Т.65Г
7314Шайба 12ОТ.65Г
7314Шайбы ГОСТ 11371-78
734310150Шайба 8
7315310210Шайба 12х2
7315Хомуты стяжные червячные ПО4.435.141ТУ
732611018-У-01 ( допускается замена на поз.19)
73191115-2-У-01 (допускается замена на поз.26)
7323Проволока КС-2,0 ГОСТ 792-67
