Система охлаждения двигателя и трансмиссии

Рис.	Поз.	Обозначение	Наименование

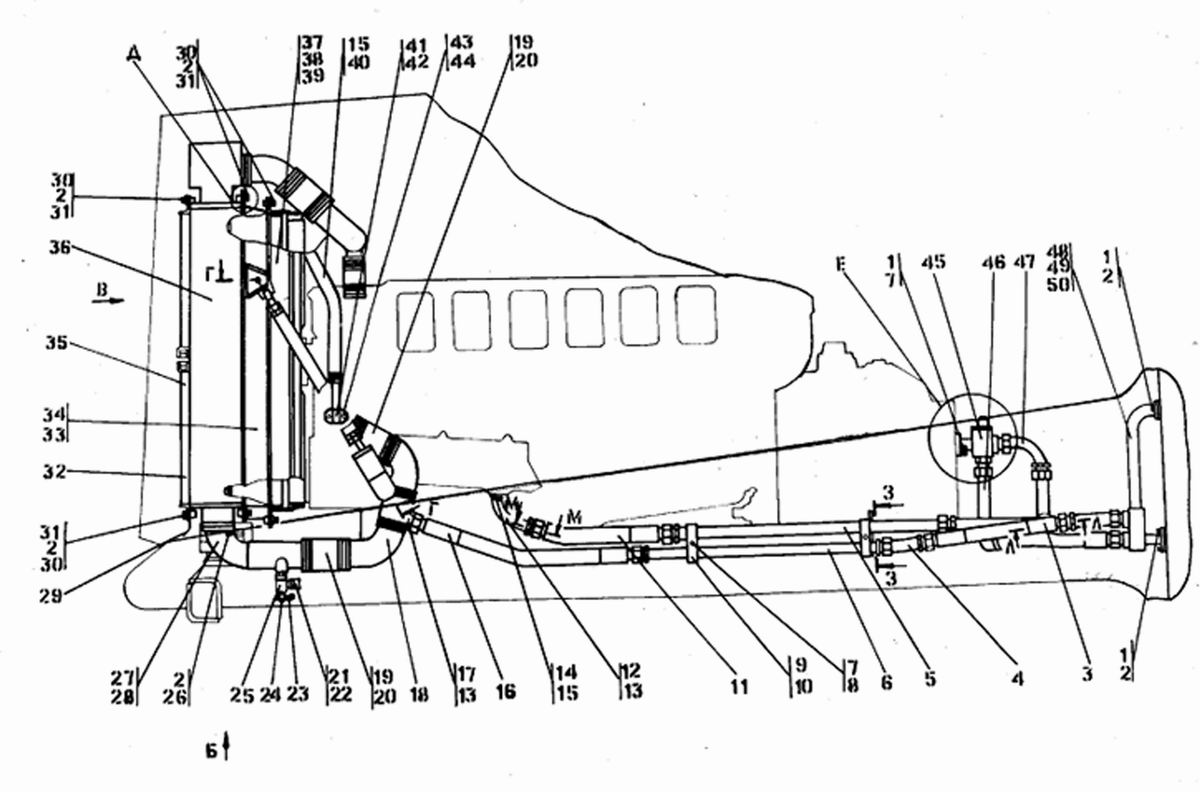

81		2502-60-2СП	Система охлаждения двигателя и трансмиссии
81		2502-60-2-20СП	Система охлаждения двигателя и трансмиссии
81	18	2502-60-120СП	Трубопровод
81	18	2502-60-120-20СП	Трубопровод
81	27	ТТ2502-60-100СП	Патрубок
81	27	ТТ2502-60-100-20СП	Патрубок
81	34	ТТ2502-60-105СП	Корпус
81	34	ТТ2502-60-105-20СП	Корпус
81	45	2501-60-189-02СП	Клапан
81	45	2501-60-189-02-20СП	Клапан
81	48	2501-60-241СП	Трубопровод
81	48	2501-60-241-20СП	Трубопровод
81	35	3501-60-146-01СП	Жалюзи
81	32	3501-60-147-01СП	Жалюзи
81	47	3502-60-100СП	Трубопровод
81	47	3502-60-100-20СП	Трубопровод
81	5	3502-60-103СП	Трубопровод
81	5	3502-60-103-20СП	Трубопровод
81	46	3502-60-107СП	Трубопровод
81	46	3502-60-107-20СП	Трубопровод
81	36	3502-60-108-01СП	Радиатор
81	36	3502-60-108-01-20СП	Радиатор
81	41	3502-60-118СП	Патрубок
81	41	3502-60-118-20СП	Патрубок
81	4	3502-60-124СП	Трубопровод
81	4	3502-60-124-20СП	Трубопровод
81	6	3502-60-125СП	Трубопровод
81	6	3502-60-125-20СП	Трубопровод
81	12	3502-60-139СП	Патрубок
81	12	3502-60-139-20СП	Патрубок
81	17	3502-60-140СП	Патрубок
81	17	3502-60-140-20СП	Патрубок
81	3	46-60-392СП	Рукав
81	3	46-60-392-20СП	Рукав
81	16	46-60-392-06СП	Рукав
81	16	46-60-392-06-20СП	Рукав
81	11	46-60-392-08СП	Рукав
81	11	46-60-392-08-20СП	Рукав
81	33	403-60-166СП	Кожух
81	33	403-60-166-20СП	Кожух
81	37	403-60-168СП	Лента
81	37	403-60-168-20СП	Лента
81	25	404-60-165СП	Корпус
81	29	2501-60-168	Щиток
81	29	2501-60-168-20	Щиток
81	23	2501-60-176	Стопор
81	23	2501-60-176-20	Стопор
81	24	404-60-165	Клапан
81	9	404-60-292-01	Прижим
81	9	404-60-292-01-20	Прижим
81	10	404-60-294-01	Прижим
81	10	404-60-294-01-20	Прижим
81	31	46-11-476	Шайба
81	31	46-11-476-20	Шайба
81	42	46-23-133	Рукоятка
81	38	46-60-600-10	Втулка
81	38	46-60-600-10-20	Втулка
81	39	280160	Болт
81	39	28 0160-20	Болт
81	28	450132	Прокладка
81	28	45 0132-20	Прокладка
81	22	46 0901-14	Рукав
81	22	46 0901-14-20	Рукав
81	40	46 1201-29	Рукав
81	40	46 1201-29-20	Рукав
81	20	46 1901-09	Рукав
81	20	46 1901-09-20	Рукав
81	49	700-40-6617	Прокладка
81	49	700-40-6617-20	Прокладка
81	50	700-40-6618	Прокладка
81	50	700-40-6618-20	Прокладка
81	50		Болты ГОСТ 7796-70
81	1		Болт М12-6gх30
81	30		Болт М12х1,25-6gх30
81	26	280348	Болт М12х1,25-6gх35
81	26	28 0348-20	Болт М12х1,25-6gх35
81	26		Болты ГОСТ 7808-70
81	43	280265	Болт М10х1,25-6gх55
81	43	28 0265-20	Болт М10х1,25-6gх55
81	14	280245	Болт М10х1,25-6gх35
81	14	28 0245-20	Болт М10х1,25-6gх35
81	14		Гайки ГОСТ 5915-70
81	7		Гайка М12х1,25-6Н
81	7		Шайбы ГОСТ 6402-70
81	44		Шайба 10.ОТ.65Г
81	2		Шайба 12.ОТ.65Г
81	2		Шайбы ГОСТ 11371-78
81	8	310210	Шайба 12х2.01.10
81	8	31 0210-20	Шайба 12х2.01.10
81	8		Кольца ГОСТ 9833-73/ ГОСТ 18829-73
81	13		Кольцо 030-036-36-2-5
81	13		Хомуты стяжные червячные ПО4.435.001ТУ
81	19		1115-2-У-01
81	15		1045-2-У-01
81	21		1040-2-У-01

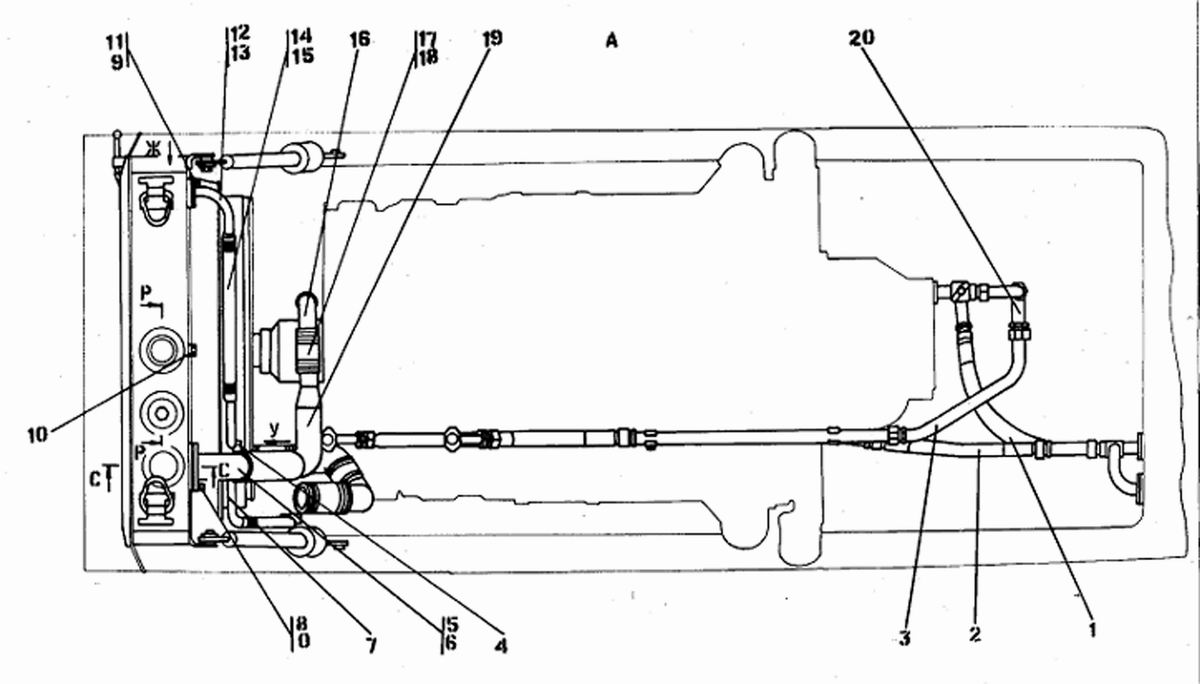

82	19	2502-60-105СП	Трубопровод
82	19	2502-60-105-20СП	Трубопровод
82	5	ТТ2502-60-101СП	Патрубок
82	5	ТТ2502-60-101-20СП	Патрубок
82	12	ТТ2502-60-103СП	Патрубок
82	12	ТТ2502-60-103-20СП	Патрубок
82	7	ТТ2502-60-104СП	Трубопровод
82	7	ТТ2502-60-104-20СП	Трубопровод
82	20	3502-60-101СП	Трубопровод
82	20	3502-60-101-20СП	Трубопровод
82	3	3502-60-102СП	Трубопровод
82	3	3502-60-102-20СП	Трубопровод
82	16	3502-60-113СП	Трубопровод
82	16	3502-60-113-20СП	Трубопровод
82	1	46-60-392-03СП	Рукав
82	1	46-60-392-03-20СП	Рукав
82	2	46-60-392-06СП	Рукав
82	2	46-60-392-06-20СП	Рукав
82	4	404-43-87	Фланец
82	4	404-43-87-20	Фланец
82	6	450132	Прокладка
82	6	45 0132-20	Прокладка
82	15	46 1201-25	Рукав
82	15	46 1201-25-20	Рукав
82	18	461602	Рукав
82	18	46 1602-20	Рукав
82	10	700-37-2171	Пробка 6КГ 3/8."45.019 ТУ 23.1.506-91
82	10	700-37-2171-20	Пробка 3КГ 3/8."45.029 ТУ 23.1.506-91
82	13	700-40-6097	Прокладка
82	13	70-40-6097-20	Прокладка
82	13		Болты ГОСТ 7796-70
82	11		Болт М12ґх1,25-6хґ30
82	8	280348	Болт М12х1,25-6gх35
82	8	28 0348-20	Болт М12х1,25-6gх35
82	8		Гайки ГОСТ 5915-70
82	7		Гайка М12х1,25
82	7		Шайбы ГОСТ 6402-70
82	9		Шайба 12.ОТ.65Г
82	9		Хомуты стяжные червячные ПО4.435.001ТУ
82	14		Хомут 1045-2-У-01
82	17		Хомут 1085-2-У-01

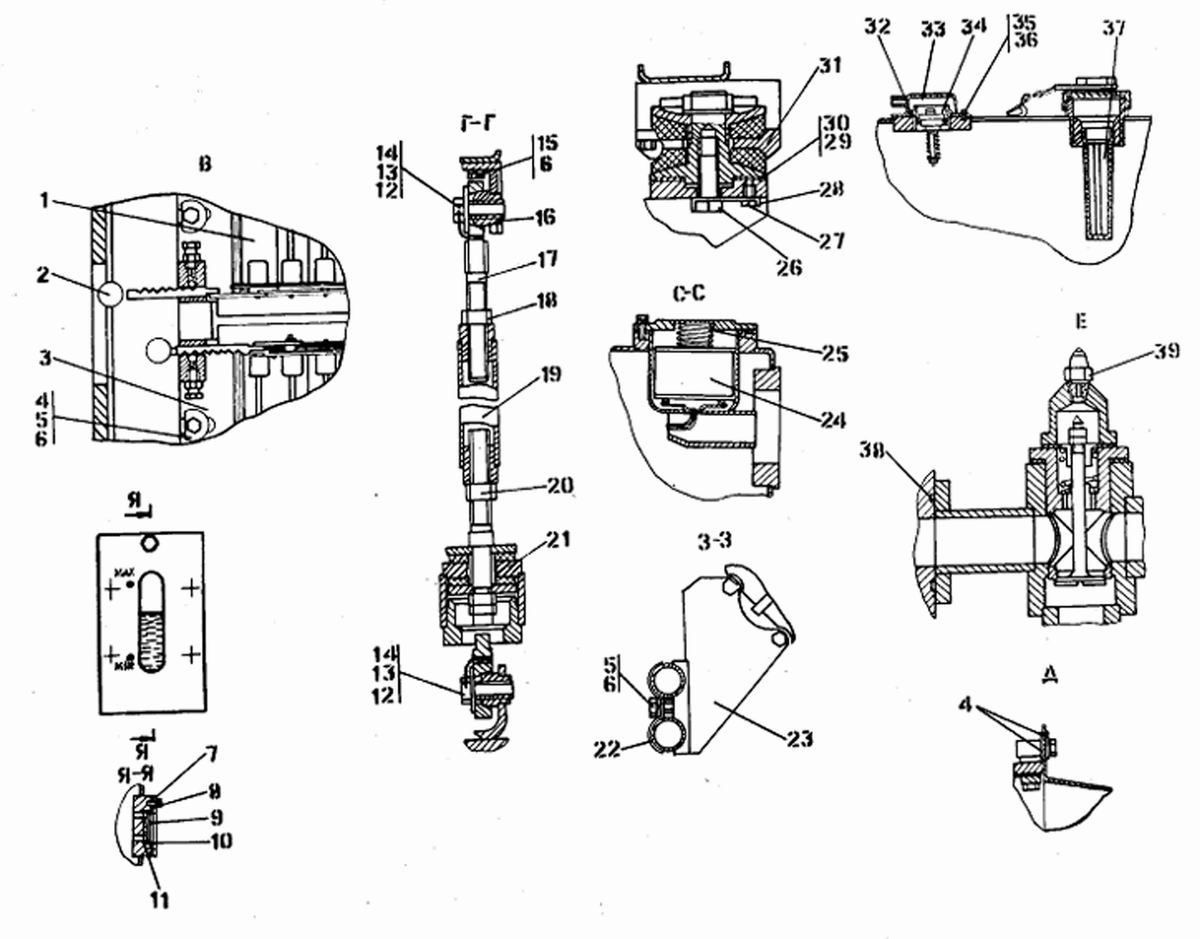

83	31	2501-60-157СП	Опора
83	31	2501-60-157-20СП	Опора
83	24	2501-60-193СП	Элемент фильтрующий
83	21	2501-60-235СП	Головка
83	19	3501-60-127-05СП	Муфта
83	19	3501-60-127-05-20СП	Муфта
83	17	3501-60-128-01СП	Опора
83	17	3501-60-128-01-20СП	Опора
83	1	3501-60-146-01СП	Жалюзи
83	3	3501-60-147-01СП	Жалюзи
83	16	3501-60-171СП	Кронштейн
83	16	3501-60-171-20СП	Кронштейн
83	23	3502-60-126СП	Кронштейн
83	23	3502-60-126-20СП	Кронштейн
83	37	46-43-194СП	Фильтр
83	34	404-60-137СП	Клапан паровоздушный
83	34	404-60-137-20СП	Клапан паровоздушный
83	33	404-60-256СП	Грибок
83	33	404-60-256-20СП	Грибок
83	7	2001-60-117	Накладка
83	7	2001-60-117-20	Накладка
83	28	2501-60-215	Пластина
83	28	2501-60-215-20	Пластина
83	11	2501-60-249	Лист
83	30	25.01.2005	Прокладка
83	29	25.01.2006	Прокладка
83	9	3501-60-51	Стекло
83	10	3501-60-52	Прокладка
83	10	3501-60-52-20	Прокладка
83	22	404-60-292-01	Прижим
83	22	404-60-292-01-20	Прижим
83	4	46-11-476	Шайба
83	4	46-11-476-20	Шайба
83	2	46-23-133	Рукоятка
83	32	450134	Кольцо
83	32	45 0134-20	Кольцо
83	8	450282	Прокладка
83	8	45 0282-20	Прокладка
83	25	700-38-2735	Пружина
83	25		Болты ГОСТ 7796-70
83	27	280320	Болт М12х1,25-6gх20
83	27	28 0320-20	Болт М12х1,25-6gх20
83	5		Болт М12х1,25-6gх30
83	15	280348	Болт М12х1,25-6gх35
83	15	28 0348-20	Болт М12х1,25-6gх35
83	14	280719	Болт 3М20х1,5-6gх40
83	14	28 0719-20	Болт 3М20х1,5-6gх40
83	26	280820	Болт 3М2хґ2-6gх55
83	26	28 0820-20	Болт 3М24х2-6gх55
83	26		Винты ГОСТ 17473-80
83	35	350420	Винт ВМ6-6gх8
83	35	35 0420-20	Винт ВМ6-6gх8
83	35		Гайки ГОСТ 15521-70
83	20	30 0350-01	Гайка М24х2-6Н
83	20	30 0350-01-20	Гайка М24ґ2-6Н
83	18	300367	Гайка М24х2-LН-6Н
83	18	30 0367-20	Гайка М24х2-L-6Н
83	18		Шайбы ГОСТ 6402-70
83	36		Шайба 6Т.65Г
83	6		Шайба 12.ОТ.65Г
83	6		Шайбы ГОСТ 6958-78
83	13	310320	Шайба 20
83	13	31 0320-20	Шайба 20
83	38		Кольцо 050-055-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73
83	39		Датчик аварийного давления масла ММ-111В ТУ 37.003.138-78
83	39		Датчик аварийного давления масла ММ111В-Т ТУ 37.003.138-78
83	12		Проволока КС-1 ГОСТ 792-67
