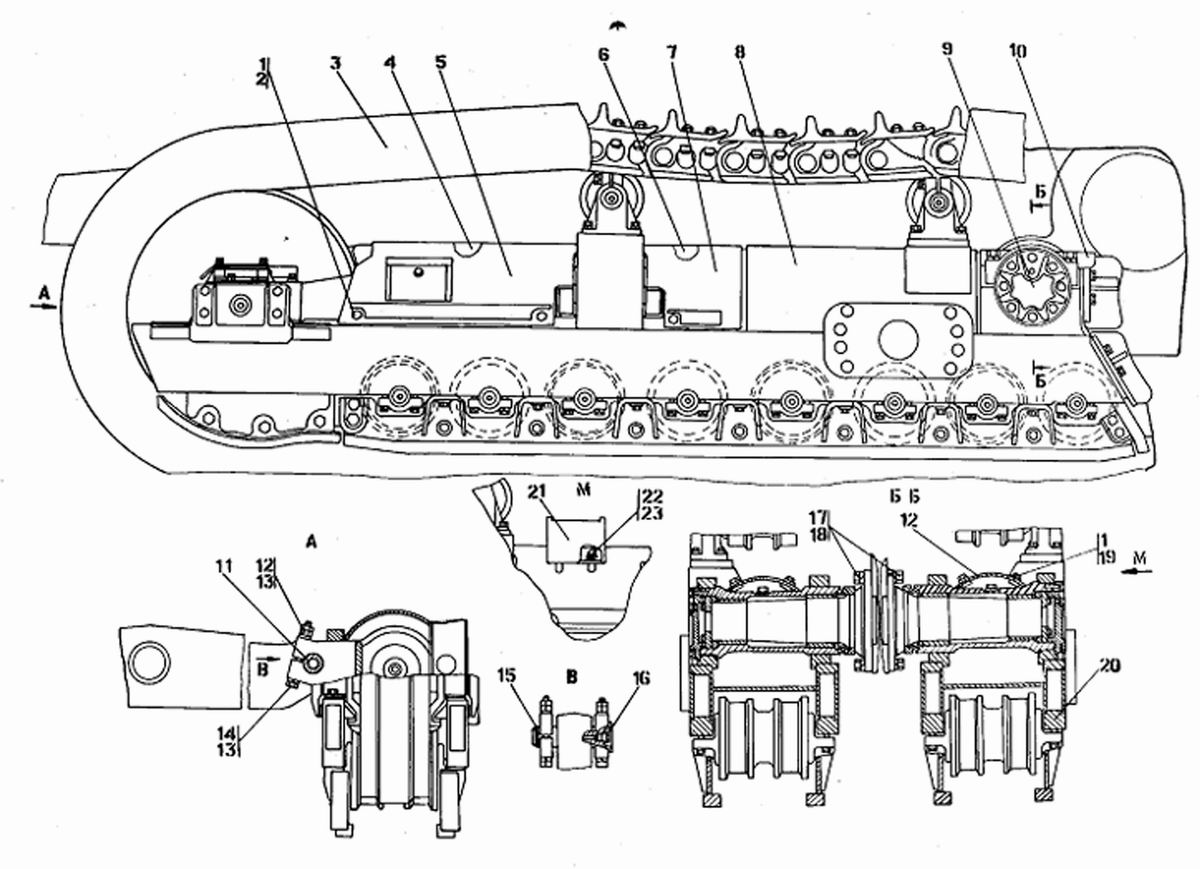

Система ходовая

Рис.	Поз.	Обозначение	Наименование
86		ТМ2501-21-1СП	Система ходовая
86		ТМ2501-21-1-20СП	Система ходовая
86	20	ТМ2501-21-2СП	Тележка
86	20	ТМ2501-21-2-20СП	Тележка
86	8	ТМ2501-21-3СП	Тележка
86	8	ТМ2501-21-3-20СП	Тележка
86	7	ТМ2501-21-23СП	Кожух
86	7	ТМ2501-21-23-20СП	Кожух
86	6	ТМ2501-21-23-01СП	Кожух
86	6	ТМ2501-21-23-01-20СП	Кожух
86	5	ТМ2501-21-24СП	Кожух
86	5	ТМ2501-21-24-20СП	Кожух
86	4	ТМ2501-21-24-01СП	Кожух
86	4	ТМ2501-21-24-01-20СП	Кожух
86	9	ТМ2501-21-30СП	Шарнир
86	9	ТМ2501-21-30-20СП	Шарнир
86	3	ТТ2501-22-1СП	Гусеница
86	11	ТМ2501-21-1	Палец
86	10	ТМ2501-21-48	Кожух
86	10	ТМ2501-21-48-20	Кожух
86	21	ТМ2501-21-52	Подножка
86	21	ТМ2501-21-52-20	Подножка
86	18	700-31-2522	Шайба
86	18	700-31-2522-20	Шайба
86	2	700-31-2209	Шайба
86	2	700-31-2209-20	Шайба
86	16	375509	Пробка
86	16	37 5509-20	Пробка
86	15	580672	Кольцо С75 ГОСТ 13940-86
86	15		Болты ГОСТ 7796-70
86	1	280520	Болт М16х1,5-6gх30
86	1	28 0520-20	Болт М16х1,5-6gх30
86	14	280895	Болт М24х2-6gх200
86	14	28 0895-20	Болт М24х2-6gх200
86	17	280950	Болт М30х2-6gx110
86	17	28 0950-20	Болт М30х2-6gх110
86	22		Болт М8-6gх20
86	22		Гайки ГОСТ 15521-70
86	12	300350	Гайка М24х2-6Н
86	12	30 0350-20	Гайка М24х2-6Н
86	12		Шайбы ГОСТ 6402-70
86	13		Шайба 24Т.65Г
86	13		Шайба 24Т.65Г
86	13		Шайбы ГОСТ 11371-78
86	19	310270	Шайба 16.01.08кп
86	19	31 0270-20	Шайба 16.01.08кп
86	23	310150	Шайба 8.01.08кп
86	23	31 0150-20	Шайба 8.01.08кп
