Тележка
Главная » T-25.01Я » Тележка

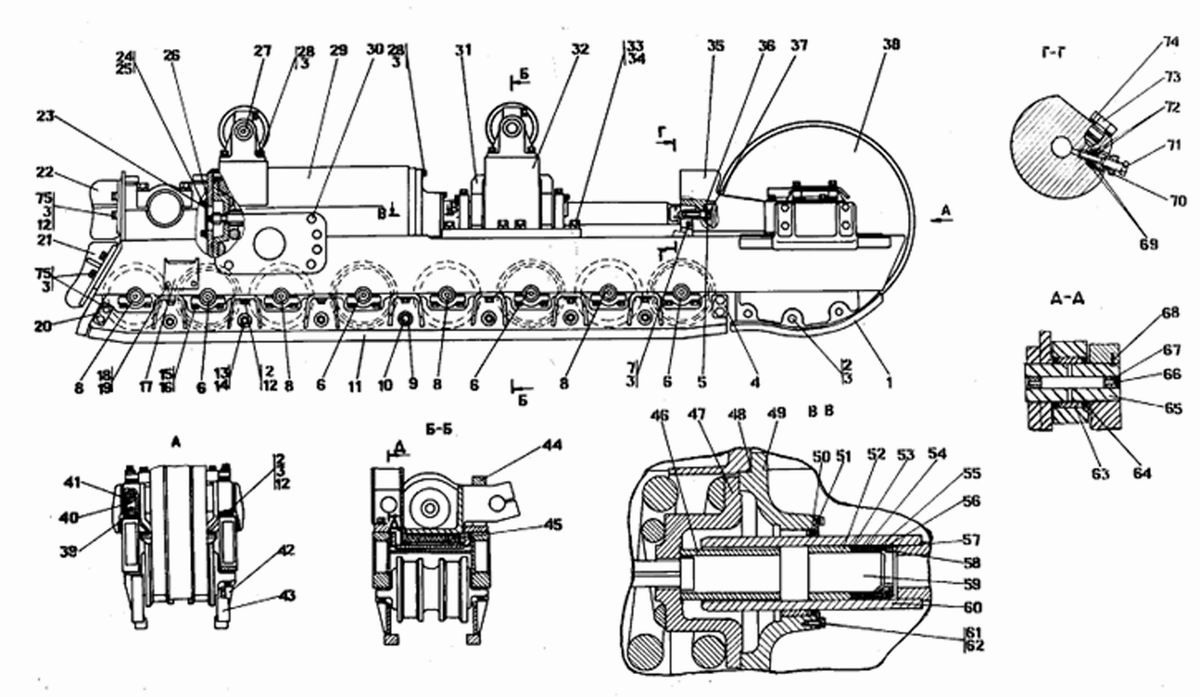

| Рис. | Поз. | Обозначение | Наименование |
|---|
| 87 | | ТМ2501-21-2СП* | Тележка |
| 87 | | ТМ2501-21-2-20СП | Тележка |
| 87 | | ТМ2501-21-3СП** | Тележка |
| 87 | | ТМ2501-21-3-20СП | Тележка |
| 87 | 29 | ТМ2501-21-12СП* | Рама тележки |
| 87 | 29 | ТМ2501-21-12-20СП | Рама тележки |
| 87 | 29 | ТМ2501-21-11СП** | Рама тележки |
| 87 | 29 | ТМ2501-21-11-20СП | Рама тележки |
| 87 | 32 | ТМ2501-21-20СП | Короб |
| 87 | 32 | ТМ2501-21-20-20СП | Короб |
| 87 | 45 | ТМ2501-21-21СП | Амортизатор |
| 87 | 64 | ТМ2501-11-18СП | Манжета |
| 87 | 38 | ТМ2501-21-13СП** | Колесо натяжное |
| 87 | 38 | ТМ2501-21-13-20СП | Колесо натяжное |
| 87 | 38 | ТМ2501-21-13-01СП* | Колесо натяжное |
| 87 | 38 | ТМ2501-21-13-01-20СП | Колесо натяжное |
| 87 | 44 | ТМ2501-21-29СП | Скоба |
| 87 | 6 | 2501-21-14СП | Каток опорный |
| 87 | 6 | 2501-21-14-20СП | Каток опорный |
| 87 | 8 | 2501-21-14-01СП | Каток опорный |
| 87 | 8 | 2501-21-14-01-20СП | Каток опорный |
| 87 | 27 | 2501-21-15СП | Каток поддерживающий |
| 87 | 27 | 2501-21-15-20СП | Каток поддерживающий |
| 87 | 47 | 2501-21-16СП | Механизм сдавания |
| 87 | 47 | 2501-21-16-20СП | Механизм сдавания |
| 87 | 49 | 2501-21-46СП | Крышка |
| 87 | 49 | 2501-21-46-20СП | Крышка |
| 87 | 10 | 2501-21-86СП | Стяжка |
| 87 | 10 | 2501-21-86-20СП | Стяжка |
| 87 | 22 | 2501-21-88СП** | Отбойник |
| 87 | 22 | 2501-21-88-20СП | Отбойник |
| 87 | 22 | 2501-21-88-01СП* | Отбойник |
| 87 | 22 | 2501-21-88-01-20СП | Отбойник |
| 87 | 21 | 2501-21-89СП** | Отбойник |
| 87 | 21 | 2501-21-89-20СП | Отбойник |
| 87 | 21 | 2501-21-89-01СП* | Отбойник |
| 87 | 21 | 2501-21-89-01-20СП | Отбойник |
| 87 | 39 | 2501-21-92СП | Планка |
| 87 | 60 | ТТ2501-21-27СП | Шток |
| 87 | 60 | ТТ2501-21-27-20СП | Шток |
| 87 | 42 | ТТ2501-21-28СП | Щиток |
| 87 | 42 | ТТ2501-21-28-20СП | Щиток |
| 87 | 11 | ТТ2501-21-28-01СП | Щиток |
| 87 | 11 | ТТ2501-21-28-01-20СП | Щиток |
| 87 | 52 | 46-21-203СП | Втулка |
| 87 | 50 | 403-21-66СП | Манжета |
| 87 | 31 | ТМ2501-21-2 | Рычаг |
| 87 | 31 | ТМ2501-21-2-20 | Рычаг |
| 87 | 65 | ТМ2501-21-3 | Палец |
| 87 | 63 | ТМ2501-21-5 | Втулка |
| 87 | 46 | 2501-21-55 | Втулка |
| 87 | 1 | 2501-21-73 | Отбойник |
| 87 | 1 | 2501-21-73-20 | Отбойник |
| 87 | 43 | 2501-21-74 | Отбойник |
| 87 | 43 | 2501-21-74-20 | Отбойник |
| 87 | 41 | 2501-21-97 | Круг |
| 87 | 35 | 2501-21-127 | Опора |
| 87 | 35 | 2501-21-127-20 | Опора |
| 87 | 9 | 2501-21-189 | Втулка |
| 87 | 9 | 2501-21-189-20 | Втулка |
| 87 | 20 | 2501-21-244 | Накладка |
| 87 | 20 | 2501-21-244-20 | Накладка |
| 87 | 4 | 2501-21-245 | Накладка |
| 87 | 4 | 2501-21-245-20 | Накладка |
| 87 | 70 | 46-21-717 | Пробка |
| 87 | 70 | 46-21-717-20 | Пробка |
| 87 | 69 | 46-21-718 | Обойма |
| 87 | 71 | 46-21-756 | Игла |
| 87 | 71 | 46-21-756-20 | Игла |
| 87 | 36 | 400-21-121 | Эксцентрик |
| 87 | 5 | 400-21-122 | Пластина |
| 87 | 59 | 403-21-54 | Поршень |
| 87 | 51 | 403-21-62 | Крышка |
| 87 | 51 | 403-21-62-20 | Крышка |
| 87 | 23 | 403-21-95 | Крышка |
| 87 | 23 | 403-21-95-20 | Крышка |
| 87 | 17 | 403-21-179 | Подножка |
| 87 | 17 | 403-21-179-20 | Подножка |
| 87 | 58 | 403-21-124 | Гайка |
| 87 | 57 | 403-21-125 | Кольцо стопорное |
| 87 | 68 | 325211 | Штифт |
| 87 | 73 | 375515 | Пробка |
| 87 | 73 | 37 5515-20 | Пробка |
| 87 | 40 | 385750 | Пружина |
| 87 | 40 | 38 5750-20 | Пружина |
| 87 | 67 | 400128 | Пробка |
| 87 | 66 | 440017 | Заглушка |
| 87 | 26 | 450084 | Прокладка |
| 87 | 26 | 45 0084-20 | Прокладка |
| 87 | 74 | 700-40-260-11 | Прокладка |
| 87 | 30 | 700-40-5068 | Пробка |
| 87 | 56 | 700-58-2080 | Кольцо |
| 87 | 16 | 315355 | Шайба |
| 87 | 16 | 31 5355-20 | Шайба |
| 87 | 16 | | Болты ГОСТ 7796 |
| 87 | 61 | | Болт М8-6gх25 |
| 87 | 24 | | Болт М12х1,25-6gх25 |
| 87 | 24 | | Болты ГОСТ 7796-70 |
| 87 | 18 | 280544 | Болт М16х1,5-6gх45 |
| 87 | 18 | 28 0544-20 | Болт М16х1,5-6gх45 |
| 87 | 2 | 280725 | Болт М20х1,5-6gх50 |
| 87 | 2 | 28 0725-20 | Болт М20х1,5-6gх50 |
| 87 | 28 | 280730 | Болт М20х1,5-6gх60 |
| 87 | 28 | 28 0730-20 | Болт М20х1,5-6gх60 |
| 87 | 7 | 280770 | Болт М20х1,5-6gх170 |
| 87 | 7 | 28 0770-20 | Болт М20х1,5-6gх170 |
| 87 | 15 | 280845 | Болт М24х2-6gх110 |
| 87 | 15 | 28 0845-20 | Болт М24х2-6gх110 |
| 87 | 33 | 280950 | Болт М30х2-6gх110 |
| 87 | 33 | 28 0950-20 | Болт М30х2-6gх110 |
| 87 | 75 | 280720 | Болт М20х1,5-6gх40 |
| 87 | 75 | 28 0720-20 | Болт М20х1,5-6gх40 |
| 87 | 37 | 280930 | Болт М30х2-6gх80 |
| 87 | 37 | 28 0930-20 | Болт М30х2-6gх80 |
| 87 | 37 | | Гайки ГОСТ 15521-70 |
| 87 | 13 | 30 0350-01 | Гайка М24х2-6Н |
| 87 | 13 | 30 0350-20 | Гайка М24х2-6Н |
| 87 | 13 | | Шайбы ГОСТ 6402-70 |
| 87 | 62 | | Шайба 8Т.65Г |
| 87 | 25 | | Шайба 12.ОТ.65Г |
| 87 | 3 | | Шайба 20.ОТ.65Г |
| 87 | 3 | | Шайба 20.ОТ.65Г |
| 87 | 34 | 31 0410-01 | Шайба 30.ОТ.65Г |
| 87 | 34 | 31 0410-01-20 | Шайба 30.ОТ.65Г |
| 87 | 19 | | Шайба 30.ОТ.65Г |
| 87 | 19 | | Шайба 16.ОТ.65Г |
| 87 | 19 | | Шайбы ГОСТ 11371-78 |
| 87 | 12 | 310310 | Шайба 20ґ4.01.10 |
| 87 | 12 | 31 0310-20 | Шайба 20ґ4.01.10 |
| 87 | 12 | | Шайбы ГОСТ 11371-78 |
| 87 | 14 | 310350 | Шайба 24.01.10 |
| 87 | 14 | 31 0350-20 | Шайба 24.01.10 |
| 87 | 48 | | Кольцо 345-355-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73 |
| 87 | 55 | | Кольцо КО 70х95-2 ГОСТ 22704-77 |
| 87 | 55 | | Кольцо КО 70х95-2-ТШ-2-100ГОСТ 22704-77/ГОСТ 15152-69 |
| 87 | 53 | | Кольцо КН 70х95-2 ГОСТ 22704-77 |
| 87 | 53 | | Кольцо КН 70х95-2-ТШ-2-100 ГОСТ 22704-77/ГОСТ 15152-69 |
| 87 | 54 | | Кольцо М 70х95-2 ГОСТ 22704-77 |
| 87 | 54 | | Кольцо М7095-2-ТШ-2-100 ГОСТ 227-77/ГОСТ 15152-62 |
| 87 | 72 | 500192 | Кольцо СТ13-5-7,5 ГОСТ 288-72 |
|
|
