Установка двигателя
Главная
»
T-330
»

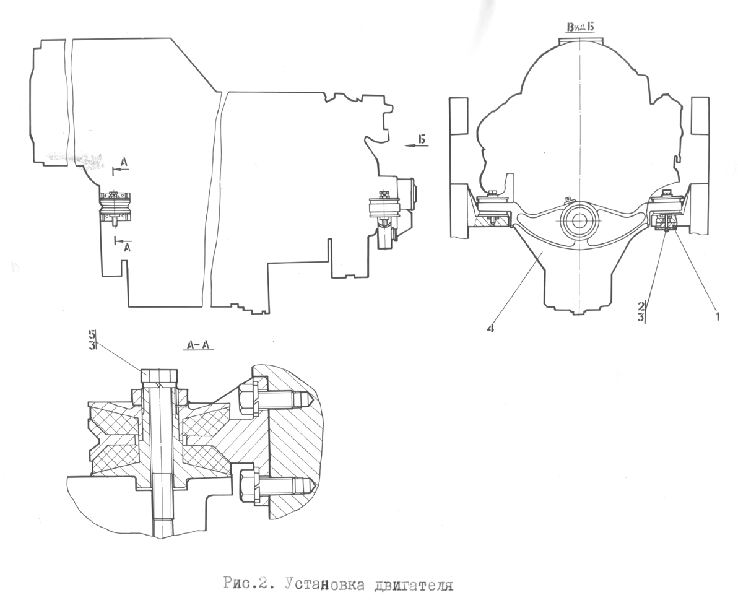

Установка двигателя
Рис.
Поз.
Обозначение
Наименование
2
46-01-3СП
Установка двигателя
2
4
44-11СП
Дизель 8ДВТ-330А
2
1
46-01-40
Гайка
2
5
280890
Болт М24х2.6gx160.88.40Х.019 ГОСТ 7795-70
2
2
280892
Болт М24х2.6gx170.109.40Х.019 ГОСТ 7796-70
2
3
Шайба 24Т.65Г.019 ГОСТ 6402-70
89
46-57-3СП
Установка вентиляторов кабины
89
46-57-3-10СП
Установка вентиляторов кабины
89
46-57-3-20СП
Установка вентиляторов кабины
89
15
46-57-106СП
Кассета
89
15
46-57-106-20СП
Кассета
89
14
46-57-115СП
Крышка
89
14
46-57-115-20СП
Крышка
89
13
46-57-118СП
Вентилятор
89
13
46-57-118-I0СП
Вентилятор
89
13
46-57-118-20СП
Вентилятор
89
12
46-57-119СП
Вентилятор
89
12
46-57-119-10СП
Вентилятор
89
12
46-57-119-20СП
Вентилятор
89
11
46-57-120СП
Воздухораспределитель
89
11
46-57-120-20СП
Воздухораспределитель
89
11
46-57-122-10СП
Кожух (входит в 46-57-120СП)
89
11
46-57-122-10СП
Кожух
89
1
46-57-127СП
Крышка
89
1
46-57-127-20СП
Крышка
89
5
46-57-38
Кожух
89
19
46-57-54
Фланец
89
19
46-57-54-20
Фланец
89
4
46-57-61
Прокладка
89
4
46-57-61-20
Прокладка
89
21
25.01-57-7
Втулка
89
21
25.01-57-7-20
Втулка
89
20
700-40-6735
Чехол
89
9
700-40-6736
Кольцо
89
2
Болт М8-6gx20.58.019 ГОСТ 7796-70
89
2
Болт М8-6gx20.58.029 ГОСТ 7796-70
89
16
Болт М6-6gx16.88.35.019 ГОСТ 7798-70
89
16
Болт М6-6gx16.88.35.029 ГОСТ 7798-70
89
7
Гайка М8-7Н.6.019 ГОСТ 5915-70
89
7
Гайка М8-7Н.6.029 ГОСТ 5915-70
89
6
300180
Гайка
89
6
30 0180-20
Гайка
89
17
Шайба 6Т.65Г.019 ГОСТ 6402-70
89
17
Шайба 6Т.65Г.0221 ГОСТ 6402-70
89
3
Шайба 8Т.65Г.019 ГОСТ 6402-70
89
3
Шайба 8Т.65Г.0221 ГОСТ 6402-70
89
18
310110
Шайба 6.01.08кп.019 ГОСТ 11371-78
89
18
31 0110-20
Шайба 6.01.08кп.0221 ГОСТ 11371-78
89
8
310140
Шайба 8.01.10.019 ГОСТ 6958-78
89
8
31 0140-20
Шайба 8.01.10.0221 ГОСТ 6958-78
89
10
310230
Шайба 12.01.10.019 ГОСТ 6958-78
89
10
31 0230-20
Шайба 12.01.10.0221 ГОСТ 6958-78
91
46-59-2СП
Кабина
91
46-59-2-10СП
Кабина
91
46-59-2-20СП
Кабина
91
13
46-59-150СП
Стеклопакет (допускается замена 46-59-150-02СП)
91
13
46-59-150-02СП
Стеклопакет (допускается замена 46-59-150СП)
91
10
46-59-151СП
Стеклопакет
91
9
46-59-152СП
Стеклопакет (допускается замена 46-59-152-01СП)
91
9
46-59-152-01СП
Стеклопакет (допускается замена 46-59-152СП)
91
7
46-59-193СП
Кабина
91
7
46-59-193-10СП
Кабина
91
7
46-59-193-20СП
Кабина
91
4
46-59-240СП
Поручень
91
15
700-41-2151СП
Масленка
91
3
46-59-391
Накладка
91
3
46-59-391
Накладка
91
5
700-40-6274
Уплотнение
91
8
400149
Уплотнитель
91
8
40 0149-20
Уплотнитель
91
2
Болт М16х1.5-6gx60.88.35.
91
2
019 ГОСТ 7795-70
91
2
Болт М16х1.5-6gx60.88.35.
91
2
029 ГОСТ 7795-70
91
11
280535
Болт М16х1.5-6gx38.109.
91
11
40Х.019 ГОСТ 7796-70
91
11
28 0535-20
Болт М16х1.5-6gx38.109.
91
11
40Х.029 ГОСТ 7796-70
91
6
Винт В М8-6gx18.58.019 ГОСТ 17475-80
91
6
Винт В М8-6gx18.58.029 ГОСТ 17475-80
91
1
Шайба 16.0Т.65Г.019 ГОСТ 6402-70
91
12
310270
Шайба 16.01.10.019 ГОСТ 11371-78
91
12
31 0270-20
Шайба 16.01.10.0221 ГОСТ 11371-78
91
14
Шплинт 3,2х25.019
96
46-60-9СП
Установка радиаторов
96
46-60-9-10СП
Установка радиаторов
96
46-60-9-20СП
Установка радиаторов
96
5
46-60-336СП
Патрубок
96
5
46-60-336-20СП
Патрубок
96
1
46-60-353СП
Лента
96
1
46-60-353-20СП
Лента
96
4
46-60-392СП
Рукав
96
4
46-60-392-10СП
Рукав
96
4
46-60-392-20СП
Рукав
96
3
46-60-392-01СП
Рукав
96
3
46-60-392-01-10СП
Рукав
96
3
46-60-392-01-20СП
Рукав
96
7
46-60-02СП
Рукав
96
7
46-60-392-02-10СП
Рукав
96
7
46-60-392-02-20СП
Рукав
96
2
46-60-392-04СП
Рукав
96
2
46-60-392-04-10СП
Рукав
96
2
46-60-392-04-20СП
Рукав
96
10
46-60-600
Втулка
96
10
46-60-600-10
Втулка
96
10
46-60-600-20
Втулка
96
6
700-40-6097
Прокладка
96
6
700-40-6097-20
Прокладка
96
12
Болт М12х1,25-6gx25.88.35.019 ГОСТ 7796-70
96
12
Болт М12х1,25-6gx25.88.35.029
96
12
ГОСТ 7796-70
96
9
Болт М8-6gx70.58.019 ГОСТ 7795-70
96
9
Болт М8-6gx70.58.029 ГОСТ 7795-70
96
8
Гайка М8.7Н.6.019 ГОСТ 5915-70
96
8
Гайка М8.7Н.6.029 ГОСТ 5915-70
96
11
Шайба 8Т.65Г.019 ГОСТ 6402-70
96
11
Шайба 8Т.65Г.0221 ГОСТ 6402-70
