Установка систем воздухоочистки и впуска

Рис.	Поз.	Обозначение	Наименование

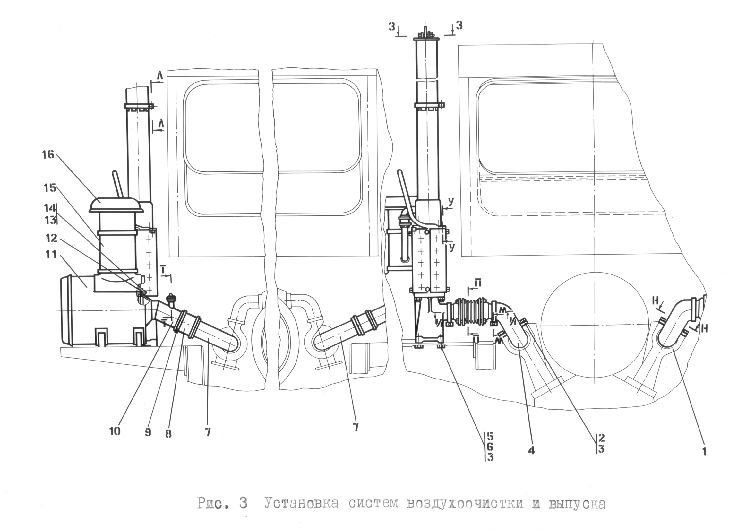

3		46-01-3СП	Установка двигателя
3	4	44-11СП	Дизель 8ДВТ-330А
3	1	46-01-40	Гайка
3	5	280890	Болт М24х2.6gx160.88.40Х.019 ГОСТ 7795-70
3	2	280892	Болт М24х2.6gx170.109.40Х.019 ГОСТ 7796-70
3	3		Шайба 24Т.65Г.019 ГОСТ 6402-70

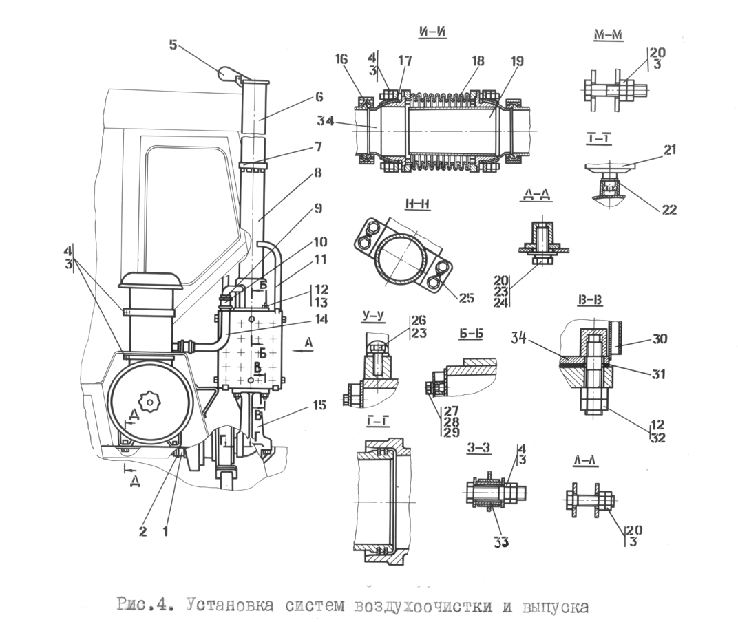

4	3	46-05-6СП	Установка систем воздухоочистки и впуска
4	19	46-05-227СП	Труба
4	6	46-05-275СП	Труба
4	7	46-05-276СП	Хомут
4	8	46-05-277СП	Труба выпускная
4	5	46-05-281СП	Крышка
4	18	46-05-282СП	Сильфон
4	16	46-05-307СП	Хомут
4	34	46-05-393СП	Сфера
4	2	46-47-189-03СП	Хомут
4	9	46-60-366СП	Хомут
4	34	46-60-371СП	Глушитель
4	17	46-05-304	Фланец
4	33	46-05-466	Втулка
4	14	46-05-720	Труба
4	31	46-05-721	Прокладка
4	15	46-05-722	Кронштейн
4	11	46-05-759	Поручень
4	30	46-05-776	Обечайка
4	1	700-46-2097	Рукав
4	4		Болт М12х1,25-6gx55.88.35.019 ГОСТ 7795-70
4	27		Болт М8-6gx20.58.09 ГОСТ 7796-70
4	26	280320	Болт М12х1,25-6gx20.58.019 ГОСТ 7796-70
4	20		Болт М12х1,25-6gx40.40.88.35.019 ГОСТ 7796-70
4	13	290560	Шпилька М16 2-3п/1,5-6gx55.66.013 ГОСТ 22034-76
4	32	290570	Шпилька М16 2-3п/1,5-6gx65.66.013 ГОСТ 22034-76
4	3	300220	Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70
4	12		Гайка М16х1,5-6Н.6.089 ГОСТ 5915-70
4	22		Кольцо 14х20
4	28		Шайба 8Т.65Г.019 ГОСТ 6402-70
4	23		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
4	29	310140	Шайба 8.01.10.019 ГОСТ 6958-78
4	24	310230	Шайба 12.01.10.019 ГОСТ 6958-78
4	25		Проволока КС 1,6 ГОСТ 792-67
4	21	13.38.39.600	Датчик сигнализатора засоренности воздушного фильтра
