Коробка передач с механизмами реверса

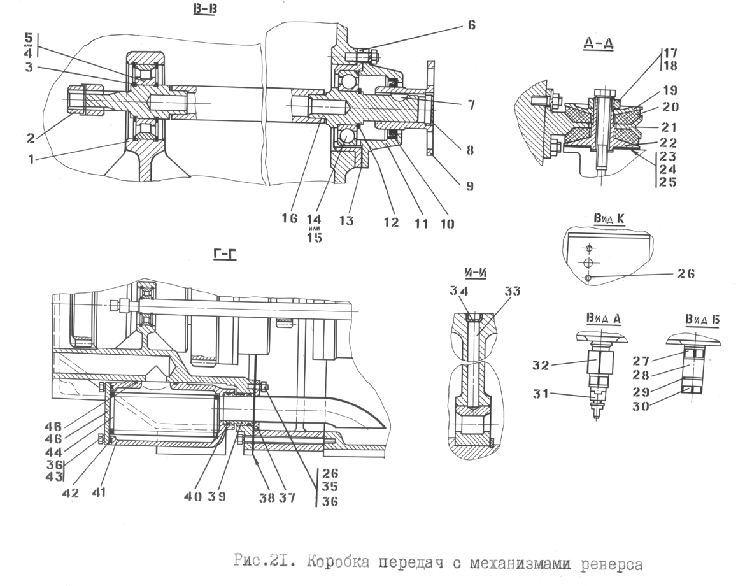

Рис.	Поз.	Обозначение	Наименование
21		46-12-2-02СП	Коробка передач с механизмами реверса
21		46-12-2-02-10СП	Коробка передач с механизмами реверса
21		46-12-2-02-20СП	Коробка передач с механизмами реверса
21	2	46-12-166СП	Втулка
21	32	46-12-178СП	Демпфер
21	32	46-12-178-10СП	Демпфер
21	32	46-12-178-20СП	Демпфер
21	37	46-12-189СП	Кронштейн
21	16	401-12-125СП	Вал
21	44	401-12-126СП	Фильтр
21	23	25.01.2004	Прокладка
21	24	25.01.2005	Прокладка
21	25	25.01.2006	Прокладка
21	33	25-12-169	Стопор
21	6	25-12-190	Стакан
21	6	25-12-190-20	Стакан
21	28	25-14-161	Втулка
21	21	46-01-1	Кронштейн
21	21	46-01-1-20	Кронштейн
21	19	46-01-2	Прижим
21	19	46-01-2-10	Прижим
21	19	46-01-2-20	Прижим
21	22	46-01-3	Упор
21	22	46-01-3-20	Упор
21	8	46-26-945	Дно
21	11	401-12-104	Крышка
21	11	401-12-104-20	Крышка
21	9	401-12-106	Фланец
21	41	401-12-108	Заборник
21	45	401-12-109	Крышка
21	39	401-12-110	Втулка
21	17	305485	Гайка
21	17	30 5485-20	Гайка
21	34	305410	Заглушка
21	34	30 5410-10	Заглушка
21	34	30 5410-20	Заглушка
21	38	450177	Прокладка
21	38	45 0177-20	Прокладка
21	1	580676	Кольцо С80 ГОСТ 13941-86
21	29	700-40-260-10	Прокладка
21	20	700-40-4351	Опора
21	13	700-40-5948	Прокладка
21	13	700-40-5948-20	Прокладка
21	27	700-41-3113	Штуцер
21	27	700-41-3113-10	Штуцер
21	27	700-41-3113-20	Штуцер
21	30	700-41-3118	Штуцер
21	30	700-41-3118-10	Штуцер
21	30	700-41-3118-20	Штуцер
21	43		Болт М12х1,25х25.88.35.019 ГОСТ 7796-70
21	43		Болт М12х1,25х25.88.35.029 ГОСТ 7796-70
21	35		Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70
21	35		Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70
21	36		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
21	36		Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
21	18	310460	Шайба 42.01.019 ГОСТ 11872-80
21	18	31 0460-20	Шайба 42.01.0221 ГОСТ 11872-80
21	26	290326	Шпилька М12х 1,75-3п/1,25-6gx32.66.013 ГОСТ 22034-76
21	26	29 0326-10	Шпилька М12х 1,75-3п/1,25-6gx32.66.019 ГОСТ 22034-76
21	26	29 0326-20	Шпилька М12х 1,75-3п/1,25-6gx32.66.029 ГОСТ 22034-76
21	7	340450	Шпонка 6х9 ГОСТ 24071-80
21	3	580309	Кольцо С35 ГОСТ 13940-86
21	12	700-58-2325	Кольцо В35 ГОСТ 13940-86
21	40		Кольцо 060-070-58-2-3 ГОСТ 9833-73
21	46		Кольцо 080-090-58-2-3 ГОСТ 9833-73
21	42		Кольцо 115-125-58-2-3 ГОСТ 9833-73
21	10		Манжета 1,2-45х65-3 ГОСТ 8752-79
21	4		Подшипник 2307 КГ ГОСТ 8328-75
21	5		Подшипник 2307 КМ ГОСТ 8328-75
21	14		Подшипник 307 ГОСТ 8338-75
21	14		Подшипник 307 АК ГОСТ 8338-75
21	31		Датчик сигнализатора давления
21	31		ММ129-3810600
21	31		Датчик сигнализатора давления
21	31		ММ129-3810600Э
21	31		Датчик сигнализатора давления
21	31		ММ129-3810600-Т

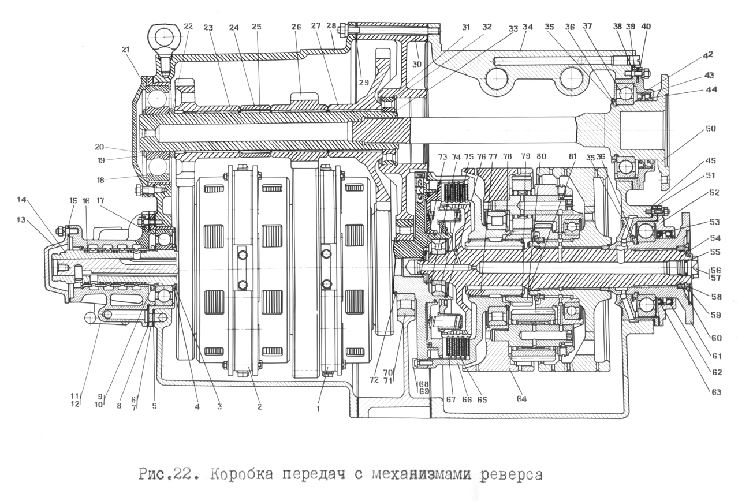

22	31	46-12-2-02СП	Коробка передач с механизмами реверса
22	31	46-12-2-02-10СП	Коробка передач с механизмами реверса
22	31	46-12-2-02-20СП	Коробка передач с механизмами реверса
22	67	25-12-173СП	Диск
22	61	46-12-182СП	Фланец
22	61	46-12-182-20СП	Фланец
22	28	46-12-143СП	Корпус
22	28	46-12-143-20СП	Корпус
22	28	46-12-143-20СП	Корпус
22	14	46-12-118СП	Вал
22	14	46-12-118-20СП	Вал
22	2	46-12-120СП	Фрикцион
22	2	46-12-120-20СП	Фрикцион
22	66	46-12-129СП	Барабан
22	34	46-12-144-01СП	Корпус
22	34	46-12-144-01-10СП	Корпус
22	34	46-12-144-01-20СП	Корпус
22	11	46-12-158СП	Коллектор
22	11	46-12-158-10СП	Коллектор
22	11	46-12-158-20СП	Коллектор
22	12	46-12-159СП	Коллектор
22	12	46-12-159-10СП	Коллектор
22	12	46-12-159СП	Коллектор
22	1	46-12-160СП	Фрикцион
22	1	46-12-160-20СП	Фрикцион
22	54	46-12-168СП	Вал
22	50	46-12-191СП	Вал
22	64	47-12-135СП	Механизм реверса
22	64	47-12-135-20СП	Механизм реверса
22	35	25.12.2011	Кольцо
22	36	25.12.2012	Кольцо
22	58	25.12.2010	Кольцо
22	59	25.12.1971	Кольцо
22	6	25-12-229	Корпус подшипника правый
22	6	25-12-229-20	Корпус подшипника правый
22	51	25-12-258	Корпус подшипника
22	51	25-12-258-20	Корпус подшипника
22	65	25-12-266	Диск
22	4	25-12-281	Кольцо
22	3	25-12-282	Кольцо
22	7	25-12-289	Корпус подшипника левый
22	7	25-12-289-20	Корпус подшипника левый
22	39	25-12-295	Корпус подшипника
22	39	25-12-295-20	Корпус подшипника
22	77	46-12-39	Муфта
22	73	46-12-64	Кольцо уплотнительное
22	30	46-12-88	Проставка
22	27	46-12-108	Шестерня
22	26	46-12-109	Шестерня
22	23	46-12-111	Шестерня
22	24	46-12-116	Втулка
22	13	46-12-216	Крышка
22	13	46-12-216-20	Крышка
22	52	46-12-237	Крышка
22	52	46-12-237-20	Крышка
22	25	46-12-258	Вал
22	21	46-12-261	Крышка
22	21	46-12-261-20	Крышка
22	22	46-12-263	Кольцо
22	19	46-12-264	Кольцо
22	80	46-12-36	Шестерня
22	68	700-28-2436	Болт
22	69	700-31-2372	Пластина стопорная
22	70	700-39-2893	Подшипник
22	70		или
22	70		Подшипник 40 2222КМ ГОСТ 8328-75
22	29	700-40-5781	Прокладка
22	29	700-40-5781-20	Прокладка
22	5	700-40-5941	Прокладка
22	5	700-40-5941-20	Прокладка
22	38	700-40-5946	Прокладка
22	38	700-40-5946-20	Прокладка
22	8	700-40-6493	Прокладка
22	8	700-40-6493-20	Прокладка
22	79	700-40-2261	Кольцо
22	74	30 5550	Гайка
22	10	315550	Шайба стопорная
22	57	310420	Шайба
22	57	31 0420-20	Шайба
22	16	440015	Кольцо уплотнительное
22	15	450110	Прокладка
22	15	45 0110-20	Прокладка
22	55		Кольцо 027-032-30-2-3 ГОСТ 9833-73/
22	55		ГОСТ 18829-73
22	60	400407	Кольцо 066-071-30-2-ФСУ-50 ГОСТ 9833-73/
22	60		ТУ 38.405.558-84
22	74	580550	Кольцо С55 ГОСТ 13940-86
22	33	700-58-2122	Кольцо С80 ГОСТ 13940-86
22	81	58075	Кольцо С90 ГОСТ 13940-86
22	72	580805	Кольцо С110 ГОСТ 13940-86
22	78	700-58-2095	Кольцо С160 ГОСТ 13940-86
22	76	700-58-2092	Кольцо С120 ГОСТ 13941-86
22	32	580836	Кольцо С140 ГОСТ 13941-86
22	42		Манжета 1.2-125х155-3 ГОСТ 8752-79/
22	42		ОСТ 38.05146-78
22	42		или
22	42		Манжета  125х155.12А
22	44		Манжета 2.2-125х155-3 ГОСТ 8752-79
22	44		ОСТ 38.05146-78
22	44		или
22	44		Манжета  125х155.12А S
22	31		Подшипник 2216КМ ГОСТ 8328-75
22	75		Подшипник 2311КМ ГОСТ 8328-75
22	18		Подшипник 416 ГОСТ 8338-75
22	37		Подшипник 222 ГОСТ 8338-75
22	17		Подшипник 315 ГОСТ 8338-75
