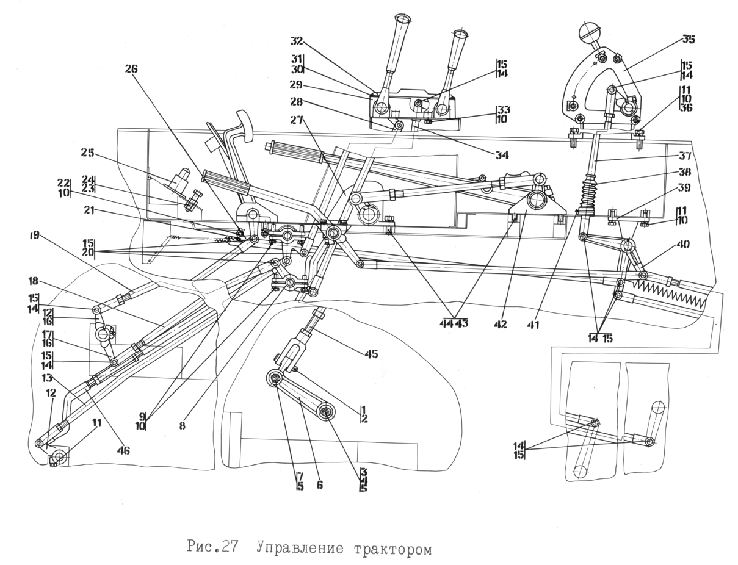

Рис.	Поз.	Обозначение	Наименование
27		46-13-4СП	Управление трактором
27		46-13-4-10СП	Управление трактором
27		46-13-4-20СП	Управление трактором
27	40	46-13-147СП	Рычаг
27	40	46-13-147-10СП	Рычаг
27	25	46-13-171СП	Упор
27	25	46-13-171-10СП	Упор
27	25	46-13-171-20СП	Упор
27	35	46-13-179СП	Акселератор
27	35	46-13-179-10СП	Акселератор
27	35	46-13-179-20СП	Акселератор
27	42	46-13-180СП	Тормоз стоячий
27	42	46-13-180-20СП	Тормоз стоячий
27	27	46-13-191СП	Корпус
27	27	46-13-191-10СП	Корпус
27	27	46-13-191-20СП	Корпус
27	39	46-13-192СП	Корпус
27	28	46-13-200СП	Тяга
27	28	46-13-200-20СП	Тяга
27	34	46-13-201СП	Тяга
27	34	46-13-201-20СП	Тяга
27	18	46-13-206СП	Тяга
27	18	46-13-206-10СП	Тяга
27	18	46-13-206-20СП	Тяга
27	19	46-13-01-206СП	Тяга
27	19	46-13-206-01-10СП	Тяга
27	19	46-13-206-01-20СП	Тяга
27	37	46-13-212СП	Тяга
27	37	46-13-212-10СП	Тяга
27	37	46-13-212-20СП	Тяга
27	29	46-13-220СП	Корпус
27	29	46-13-220-10СП	Корпус
27	29	46-13-220-20СП	Корпус
27	45	46-13-229СП	Тяга
27	45	46-13-229-10СП	Тяга
27	45	46-13-229-20СП	Тяга
27	46	46-13-256СП	Тяга
27	46	46-13-256-10СП	Тяга
27	46	46-13-256-20СП	Тяга
27	13	46-13-231СП	Тяга
27	13	46-13-231-10СП	Тяга
27	13	46-13-231-20СП	Тяга
27	7	25-13-72	Палец шаровой 25/1
27	6	46-13-74	Рычаг
27	6	46-13-74-20	Рычаг
27	17	46-13-135	Рычаг (допускается замена на 46-13-135-01,
27	17		46-13-135-01-10)
27	17	46-13-135-20	Рычаг (допускается замена на
27	17		46-13-135-01-20)
27	17	46-13-135-01	Рычаг (допускается замена на 46-13-135)
27	17	46-13-135-01-20	Рычаг (допускается замена на 46-13-135)
27	17	46-13-135-01-20	Рычаг (допускается замена на 46-13-135-20)
27	12	46-13-137-01	Рычаг (допускается замена на 46-13-137 или
27	12		46-13-137-02)
27	12	46-13-137-01-10	Рычаг (допускается замена на 46-13-137 или
27	12		46-13-137-02-20)
27	12	46-13-137-01-20	Рычаг (допускается замена на 46-13-137-20 или
27	12		46-13-137-02-20)
27	12	46-13-137-02	Рычаг (допускается замена на 46-13-137,
27	12		46-13-137-01,46-13-137-01-10
27	12	46-13-137-02-20	Рычаг (допускается замена на 46-13-137-20
27	12		или 46-13-137-01-20)
27	8	46-13-171	Зажим
27	8	46-13-171-10	Зажим
27	8	46-13-171-20	Зажим
27	26	46-13-174	Ухо
27	26	46-13-174-10	Ухо
27	26	46-13-174-20	Ухо
27	32	47-13-97	Крышка
27	32	47-13-97-20	Крышка
27	21	700-38-2757-01	Пружина
27	21	700-38-2757-01-20	Пружина
27	38	700-40-6662	Чехол
27	9		Болт М8-6gx40.58.019 ГОСТ 7795-70
27	9		Болт М8-6gx40.58.029 ГОСТ 7795-70
27	33		Болт М8-6gx20.58.019 ГОСТ 7796-70
27	33		Болт М8-6gx20.58.029 ГОСТ 7796-70
27	11		Болт М8-6gx30.30.88.35.019 ГОСТ 7796-70
27	11		Болт М8-6gx30.30.88.35.029 ГОСТ 7796-70
27	43		Болт М12х1,25-6gx30.58.019 ГОСТ 7796-70
27	43		Болт М12х1,25-6gx30.58.029 ГОСТ 7796-70
27	24		Болт М12х1,25-6gx40.40.88.35.019 ГОСТ 7796-70
27	24		Болт М12х1,25-6gx40.40.88.35.029 ГОСТ 7796-70
27	31		Винт В. М6-6gx12.58.019 ГОСТ 47473-80
27	31		Винт В. М6-6gx12.58.029 ГОСТ 17473-80
27	22		Гайка М8.7Н.6.019 ГОСТ 5915-70
27	22		Гайка М8.7Н.6.029 ГОСТ 5915-70
27	23	300220	Гайка М12х1,25.6Н.04.019 ГОСТ 15522-70
27	23	30 0220-20	Гайка М12х1,25.6Н.04.029 ГОСТ 15522-70
27	3	300280	Гайка М16х1,5.6Н.05.019 ГОСТ 5935-79
27	3	30 0280-20	Гайка М16х1,5.6Н.05.029 ГОСТ 5935-79
27	30		Шайба 6Т.65Г.019 ГОСТ 6402-70
27	30		Шайба 6Т.65Г.0221 ГОСТ 6402-70
27	10		Шайба 8Т.65Г.019 ГОСТ 6402-70
27	10		Шайба 8Т.65Г.0221 ГОСТ 6402-70
27	44		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
27	44		Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
27	36	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
27	36	31 0150-20	Шайба 8.01.08кп.0221 ГОСТ 11371-78
27	4	310270	Шайба 16.01.08кп.019 ГОСТ 11371-78
27	4	31 0270-20	Шайба 16.01.08кп.0221 ГОСТ 11371-78
27	15		Шплинт 3,2х18.019 ГОСТ 397-79
27	15		Шплинт 3,2х18.029 ГОСТ 397-79
27	5		Шплинт 3,2х25.019 ГОСТ 397-79
27	5		Шплинт 3,2х25.029 ГОСТ 397-79
27	1		Шплинт 4х25.019 ГОСТ 397-79
27	1		Шплинт 4х25.0221 ГОСТ 397-79
27	14	470210	Ось 6-10f 9х32.45.2.43...53 хим. окс. прм. ГОСТ 9650-80
27	14	47 0210-20	Ось 6-10f 9х32.45.2.43...53 нитрат титана 3...6 мкм ГОСТ 96
27	20	470215	Ось 6-10f 9х36.45.2.43...53 хим. окс. прм. ГОСТ 9650-80
27	20	47 0215-20	Ось 6-10f 9х36.45.2.43...53 Кд 9хр
27	2	470540	Ось 6-16в 12х50.45.2.42...52 Ц9хр ГОСТ 9650-80
27	2	47 0540-20	Ось 6-16в 12х50.45.2.42...52 Кд 9хр
27	41		Проволока КС1 ГОСТ 792-67
27	16	340350	Шпонка 5х7,5 ГОСТ 24071-80
