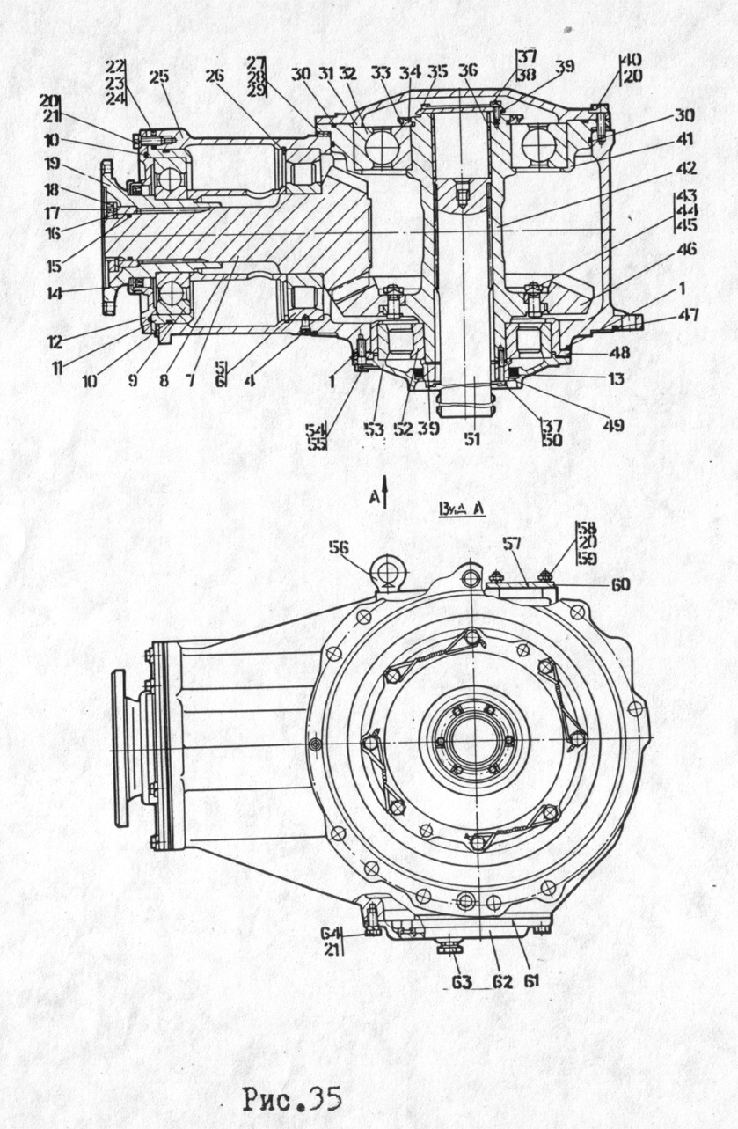

Редуктор конический

Рис.	Поз.	Обозначение	Наименование
35		46-16-141СП*	Редуктор конический
35		46-16-142СП**	Редуктор конический
35	62	46-16-145СП	Крышка
35	19	47-16-111СП	Фланец
35	16	46-16-88	Пластина
35	33	46-16-89	Кольцо
35	34	46-16-90	Кольцо
35	25	46-16-171*	Корпус
35	25	46-16-172**	Корпус
35	31	46-16-173*	Крышка
35	31	46-16-174**	Крышка
35	41	46-16-175	Стакан
35	60	46-16-183	Крышка
35	8	47-16-3	Втулка
35	7	46-16-185	Шестерня
35	46	47-16-6	Шестерня
35	46	47-16-10**	Крышка
35	4	46-16-187	Стопор
35	53	46-16-190**	Крышка
35	27	47-16-17	Прокладка
35	28	47-16-18	Прокладка
35	29	47-16-19	Прокладка
35	51	47-16-21	Торсион
35	22	47-16-29	Прокладка
35	23	47-16-29-01	Прокладка
35	24	47-16-29-02	Прокладка
35	11	47-16-41	Стакан
35	12	47-16-43	Крышка
35	48	58-16-3	Стакан
35	49	58-16-5	Втулка
35	35	58-16-29	Крышка
35	36	58-16-36	Втулка
35	42	58-16--41	Ступица
35	37	58-31-2007	Пластина стопорная
35	39	58-40-2071	Прокладка
35	54	28 5355*	Болт
35	43	700-28-2408	Болт
35	18	700-30-2254	Гайка
35	53	46-16-189*	Крышка
35	44	700-30-2294	Гайка
35	40	700-31-2505	Пластина стопорная
35	45	700-31-2506	Пластина стопорная
35	1	700-40-6321	Прокладка
35	57	450113	Прокладка
35	61	450123	Прокладка
35	26	580935	Кольцо С260 ГОСТ 13941-86
35	56	280590	Рым-болт М16.05 ГОСТ 4751-73
35	50		Болт М8-6gx45.30.88.35.019 ГОСТ 7795-70
35	50		Болт М8-6gx45.30.88.35.029 ГОСТ 7795-70
35	38		Болт М8-6gx16.88.35.019 ГОСТ 7796-70
35	64		Болт М12х1,25-6gx30.88.35.019 ГОСТ 7796-70
35	64		Болт М12х1,25-6gx30.88.35.029 ГОСТ 7796-70
35	20		Болт М12х1,25-6gx40.40.88.35.019 ГОСТ 7796-70
35	20		Болт М12х1,25-6gx40.40.88.35.029 ГОСТ 7796-70
35	17	350520	Винт В.М8-6gx16.33Н.019 ГОСТ 1478-75
35	58		Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70
35	58		Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70
35	21		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
35	21		Шайба 12.0Т.65Г.0221 ГОСТ 6402-70
35	59	290326	Шпилька М12х1,75-3п/1,25-6gx32.66.013 ГОСТ 22034-76
35	5	700-39-2294	Подшипник (допускается замена на позицию 6 )
35	6		Подшипник 402324М ГОСТ 8328-75 (допускается замена на поз. 5
35	52		Подшипник 2324М ГОСТ 8328-75
35	9		Подшипник 322 ГОСТ 8338-75
35	32		Подшипник 330Л ГОСТ 8338-75
35	63	37 0640-08	Пробка КГ 1/2" 45.089
35	15		Кольцо 066-071-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73
35	10		Кольцо 255-265-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
35	30		Кольцо 380-390-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
35	47		Кольцо 450-460-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
35	13		Манжета 1.2-125х155-3 ГОСТ 8752-79
35	13		или
35	13		Манжета 125х155-12А
35	14		Манжета 2.2-125х155-3 ГОСТ 8752-79
35	14		или
35	14		Манжета 125х155-12А
35	55		Проволока КС-1,6 ГОСТ 792-67
35	55		*-входит в 46-16-141СП
35	55		**-входит в 46-16-142СП
