Тележка

Главная » T-330 » Тележка

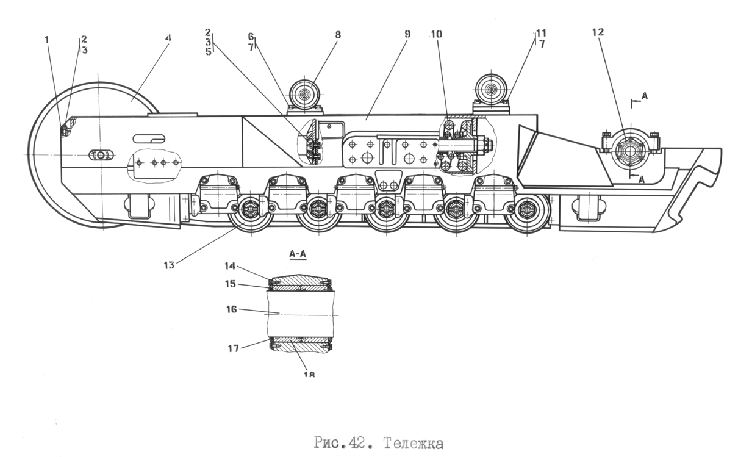

Рис.Поз.ОбозначениеНаименование
4246-21-9СПТележка (левая)
4246-21-10СПТележка  (правая)
421346-21-333СППодвеска (левая)
421346-21-332СППодвеска (правая)
42946-21-337СПРама тележки (левая)
42946-21-336СПРама тележки (правая)
42446-21-457СПКолесо натяжное (левое)
42446-21-458СПКолесо натяжное (правое)
421046-21-455СПМеханизм натяжения и сдавания (левый)
421046-21-454СПМеханизм натяжения и сдавания (правый)
42847-21-120СПКаток поддерживающий
421847-21-149СПВтулка
421546-21-373Крышка
421647-21-2Ось
427700-31-2413Пластина стопорная
4217700-40-3410Кольцо 135х6,5х7-1в
4214285120Болт
422280725Болт М20х1,5-6gx50.109.40Х.019 ГОСТ 7796-70
426280830Болт М24х2-6gx70.109.40Х.019 ГОСТ 7796-70
4211280840Болт М24х2-6gx90.109.40Х.019 ГОСТ 7796-70
421300335Гайка М20х1,5-6Н.8.019 ГОСТ 2528-73
423Шайба 20.0Т.65Г.019 ГОСТ 6402-70
423Шайба 20.0Т.65Г.0221 ГОСТ 6402-70
425310310Шайба 20х4.01.10.019 ГОСТ 11371-78
4212Проволока КС-1,6 ГОСТ 792-67
