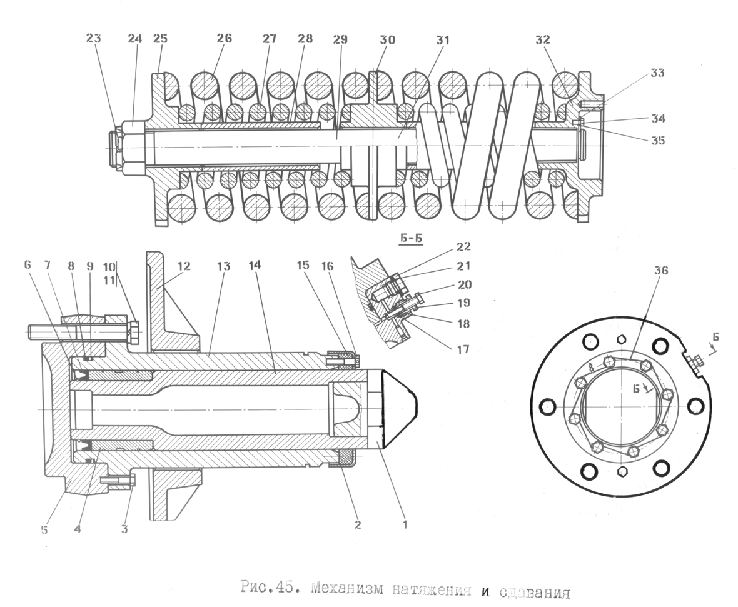

Механизм натяжения и сдавания

Рис.	Поз.	Обозначение	Наименование
45		46-21-455СП	Механизм натяжения и сдавания
45		46-21-454СП	Механизм натяжения и сдавания
45	4	46-21-203СП	Втулка
45	29	46-21-351СП	Фланец (сост. из узлов и дет. поз.31,32,33,34,35)
45	5	46-21-352СП	Крышка
45	5	46-21-359СП	Механизм сдавания (состоит из узлов 29 и деталей позиции 23,
45	13	46-21-396СП	Цилиндр
45	14	46-21-433	Шток
45	14	46-21-456СП	Механизм натяжения (состоит из узлов и деталей позиции 1-9,1
45	23	46-21-33	Стопор
45	1	46-21-1007	Упор
45	12	46-21-496	Крышка
45	28	46-21-672	Труба
45	19	46-21-717	Пробка
45	18	46-21-718	Обойма
45	32	46-21-750	Фланец
45	31	46-21-751	Стержень
45	25	46-21-753	Фланец
45	20	46-21-753	Игла
45	33	46-21-758	Планка
45	30	46-21-913	Фланец
45	6	46-21-976	Кольцо
45	7	46-21-978	Манжета
45	2	25-21-39	Крышка
45	24	700-30-2126	Гайка
45	35	700-31-2059	Пластина стопорная
45	26	700-38-2542	Пружина
45	27	700-38-2543	Пружина
45	21	700-40-260-11	Прокладка
45	15	700-40-3096	Сальник
45	9	700-40-4360	Шайба
45	16	285140	Болт
45	17	500192	Кольцо СТ. 13-5-7,5
45	22	375515	Пробка
45	10	280850	Болт М24х2-6gx110.109.40Х.019 ГОСТ 7795-70
45	34		Болт М8-6gx20.58.019 ГОСТ 7796-70
45	34		Болт М8-6gx20.58.029 ГОСТ 7796-70
45	3		Болт М8-6gx35.88.35.019 ГОСТ 7796-70
45	3		Болт М8-6gx35.88.35.029 ГОСТ 7796-70
45	11		Шайба 24Т.65Г.019 ГОСТ 6402-70
45	11		Шайба 24Т.65Г.0221 ГОСТ 6402-70
45	8		Кольцо 115-125-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
45	36		Проволока КС-1,6 ГОСТ 792-67
45	36	403-21-124*	Гайка
45	36	403-21-125*	Кольцо стопорное
45	36	700-58-2080*	Кольцо
45	36		М70х95-2* ГОСТ 22704-74
45	36		КО 70х95-2 ГОСТ 22704-74
45	36		КН. 70х95-2 ГОСТ 22704-74
45	36		*  Установлено на тракторах вместо поз.6,7.
