Установка топливного бака
Главная
»
T-330
»

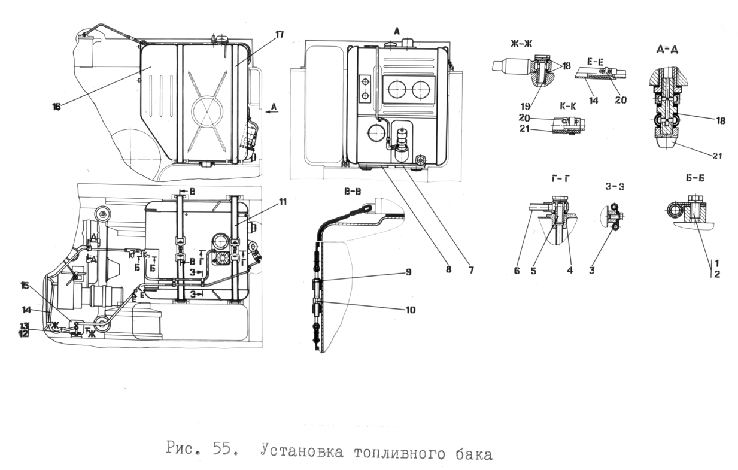

Установка топливного бака
Рис.
Поз.
Обозначение
Наименование
55
46-25-5СП
Установка топливного бака
55
11
46-25-166СП
Лента
55
17
46-25-189СП
Лента
55
16
46-58-215СП
Бак топливный
55
6
46-25-291СП
Трубопровод
55
20
41 5190-01СП
Хомут
55
10
46-26-1340
Стяжка
55
7
400355
Прокладка
55
8
400356
Прокладка
55
3
415119
Хомут
55
5
700-41-2639
Болт зажимной
55
21
700-46-2135
Рукав
55
1
Болт М8-6gx16.88.35.019 ГОСТ 7796-70
55
1
Болт М8-6gx16.88.35.029 ГОСТ 7796-70
55
13
Болт М12-6gx35.35.88.35.019 ГОСТ 7796-70
55
13
Болт М12-6gx35.35.88.35.029 ГОСТ 7796-70
55
9
300275
Гайка М16х1,5-6Н.01.019 ГОСТ 15522-70
55
2
Шайба 8Т.65Г.019 ГОСТ 6402-70
55
2
Шайба 8Т.65Г.0221 ГОСТ 6402-70
55
12
Шайба 12.65Г.019 ГОСТ 6402-70
55
12
Шайба 12.65Г.0221 ГОСТ 6402-70
55
4
Кольцо 16х22
55
18
Прокладка
55
21
Гайка колпачковая
55
14
Рукав
55
15
Фильтр грубой отчистки топлива ФГ-75
