Электрооборудование на раме

Рис.	Поз.	Обозначение	Наименование

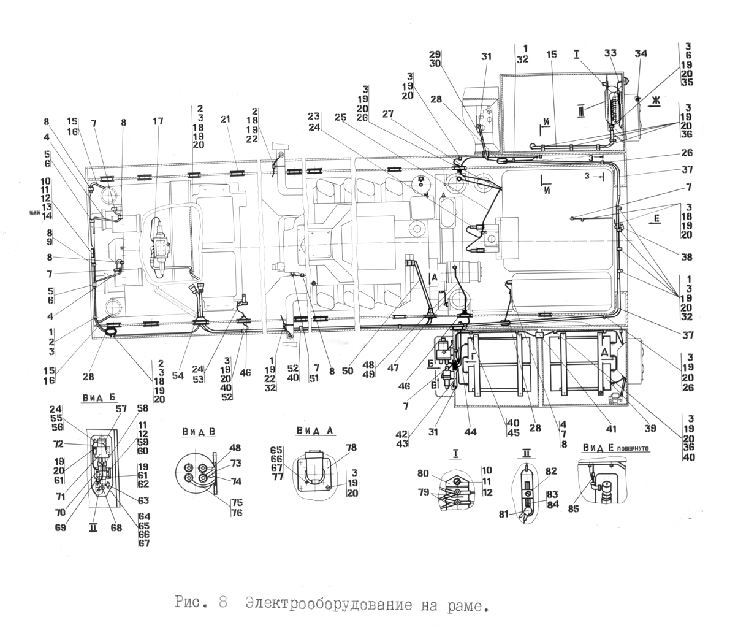

8		46-10-500СП	Электрооборудование на раме
8			или
8		46-10-500-01СП	Электрооборудование на раме
8	42	46-10-252СП	Провод 147
8	43	46-10-253СП	Провод 148
8	48	46-10-256СП	Провод
8	57	46-10-267СП	Провод 164
8	47	46-10-268СП	Провод
8	79	46-10-412СП	Провод 27
8	33	46-10-436СП	Жгут 8
8	85	46-10-437СП	Жгут 9
8	25	46-10-522СП	Жгут 11
8	75	46-10-563СП	Провод
8	72	46-10-565СП	Провод
8	17	46-10-578СП	Панель диодов
8	29	46-10-584СП	Провод 389
8	54	46-10-621СП	Жгут
8	50	46-10-641СП	Жгут 14
8	73	46-10-677СП	Провод
8	74	46-10-677-01СП	Провод
8	58	46-10-709СП	Провод
8	76	46-10-746СП	Провод
8	39	58-10-332СП	Батарея аккумуляторная
8	70	46-10-97	Панель
8	78	46-10-104	Панель
8	16	46-10-753	Провод
8	55	285315	Болт
8	44	400256	Труба
8	21	440036	Заглушка
8	38	460194	Трубка
8	30	46 0194-01	Трубка
8	18	415119	Хомутик
8	23	415204	Хомутик
8	41	40 0256-01	Трубка
8	6	415178	Хомутик
8	34	700-40-5073	Уплотнение
8	28	700-40-5586	Кольцо
8	7	700-40-5606	Наконечник
8	81	700-40-5607	Наконечник
8	46	700-40-6266	Втулка
8	27	700-40-6267	Втулка
8	40	700-40-6684-01	Прокладка
8	35	700-40-6684-03	Прокладка
8	32	700-40-6684-04	Прокладка
8	5	700-40-6684-05	Прокладка
8	2	700-40-6684-06	Прокладка
8	9	700-40-6684-08	Прокладка
8	31	700-40-6695	Кольцо
8	4	700-40-6861	Трубка
8	51	700-40-6861-01	Трубка
8	37	700-40-6863	Трубка
8	1	700-41-3179	Хомутик
8	36	700-41-3185	Хомутик
8	26	700-41-3187	Хомутик
8	53	700-41-3188	Хомутик
8	8	700-41-3310	Хомутик
8	52	58-41-2006-04	Хомутик
8	45	58-41-2006-05	Хомутик
8	59		Болт М6-6gx25.58.019 ГОСТ 7796-70
8	3		Болт М8-6gx16.88.35.019 ГОСТ 7796-70
8	61		Болт М8-6gx25.58.019 ГОСТ 7796-70
8	77		Винт В М4-6gx12.58С.016 ГОСТ 17473-80
8	64		Винт В М4-6gx16.58С.016 ГОСТ 17473-80
8	10		Винт В М4-6gx18.58.019 ГОСТ 17473-80
8	82		Винт В М4-6gx16.58С.016 ГОСТ 17475-80
8	60		Гайка М6.7Н.6.019 ГОСТ 5915-70
8	22		Гайка М8.7Н.6.019 ГОСТ 5915-70
8	65		Гайка М4.7Н.6.019 ГОСТ 5915-70
8	66		Шайба 4.65Г.019 ГОСТ 6402-70
8	11		Шайба 6Т.65Г.019 ГОСТ 6402-70
8	19		Шайба 8Т.65Г.019 ГОСТ 6402-70
8	56		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
8	67	310050	Шайба 4.01.08кп.019 ГОСТ 11371-78
8	12	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
8	62	310140	Шайба 8.01.10.019 ГОСТ 6958-78
8	20	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
8	24	310210	Шайба 12х2.01.10.019 ГОСТ 11371-78
8	69		Колодка
8	68		Выключатель ВК 860ВХЛ
8	13		Панель соединительная ПС4-А2
8	13		или
8	14		Панель соединительная 14.3723000
8	80		Панель соединительная 16.3723000
8	71		Реле стартера РС-400
8	83		Блок защиты БЗ-30,УХЛЗ,30В
8	84		Предохранитель ПВ-100АС,УХЛЗ,30В
8	63		Розетка ШР-51
8	49		Трубка 5С 16,0х3,0 ГОСТ 5496-70
8	15		Трубка 5С 25х3,0 ГОСТ 5496-78

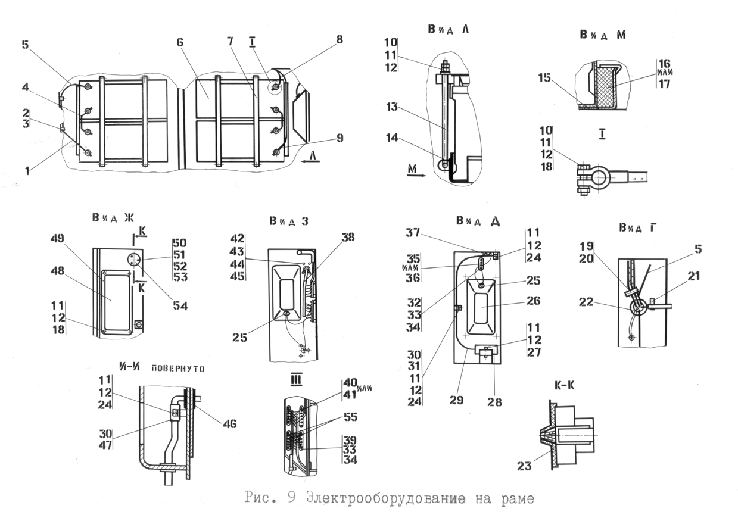

9	15	46-10-500СП	Электрооборудование на раме
9	15		или
9	15	46-10-500-01СП	Электрооборудование на раме
9	55	46-10-412СП	Провод 27
9	26	25-10-341СП	Кожух
9	38	46-10-433СП	Жгут 7
9	37	46-10-263СП	Провод
9	29	46-10-564СП	Провод
9	7	46-10-676СП	Рамка
9	7	46-10-702СП	Рамка
9	1	46-10-677СП	Провод
9	1	46-10-700СП	Провод
9	8	46-10-677-01СП	Провод
9	5	46-10-678СП	Провод
9	5	46-10-701СП	Провод
9	9	46-10-678-01СП	Провод
9	4	58-10-294СП	Провод
9	4	46-10-699СП	Провод
9	49	25-10-128	Рамка
9	13	46-10-113	Стержень
9	23	400031	Втулка
9	15	400218	Прокладка
9	14	400220	Прокладка
9	17	400279	Прокладка
9	16	400292	Прокладка
9	21	415320	Хомутик
9	46	700-40-5586	Кольцо
9	22	700-40-5588	Втулка
9	19	700-40-6684-01	Прокладка
9	30	700-40-6684-02	Прокладка
9	2	700-40-6684-04	Прокладка
9	25	700-40-6695	Кольцо
9	3	700-41-3179	Хомутик
9	20	700-41-3185	Хомутик
9	31	700-41-3187	Хомутик
9	47	58-41-2006-03	Хомутик
9	27		Болт М8-6gx50.58.019 ГОСТ 7795-70
9	24		Болт М8-6gx16.88.35.019 ГОСТ 7796-70
9	18		Болт М8-6gx30.30.88.35.019 ГОСТ 7796-70
9	39		Болт М8-6gx18.88.35.019 ГОСТ 7798-70
9	42		Винт В М3-6gx16.58С.016 ГОСТ 17473-80
9	32		Винт В М6-6gx18.58.019 ГОСТ 17473-80
9	50		Винт В М5-6gx35.58.016 ГОСТ 17475-80
9	10		Гайка М8.7Н.6.019 ГОСТ 5915-70
9	43		Гайка М3.7Н.6.019 ГОСТ 5927-70
9	51		Гайка М5.7Н.6.016 ГОСТ 5927-70
9	44		Шайба 3.65Г.019 ГОСТ 6402-70
9	52		Шайба 5.65Г.019 ГОСТ 6402-70
9	33		Шайба 6Т.65Г.019 ГОСТ 6402-70
9	11		Шайба 8Т.65Г.019 ГОСТ 6402-70
9	45	310020	Шайба 3.01.08кп.019 ГОСТ 11371-78
9	53	310080	Шайба 5.01.10.019 ГОСТ 11371-78
9	34	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
9	12	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
9	54		Розетка ПС30АЗ-3723100ГЧ ГОСТ 9200-76
9	48		Блок-фара 3311.3711010
9	35		Панель соединительная ПС4-А2
9	35		или
9	36		Панель соединительная 14.3723000
9	40		Панель соединительная ПС5
9	40		или
9	41		Панель соединительная 17.3723000
9	28		Розетка ПС315-3723100
9	6		Батарея 6СТ-190ТР
9	6		или
9	6		Батарея 6СТ-190ТМ
9	6		или
9	6		Батарея 6СТ-190А
