Насосный агрегат
Главная
»
T-330
»

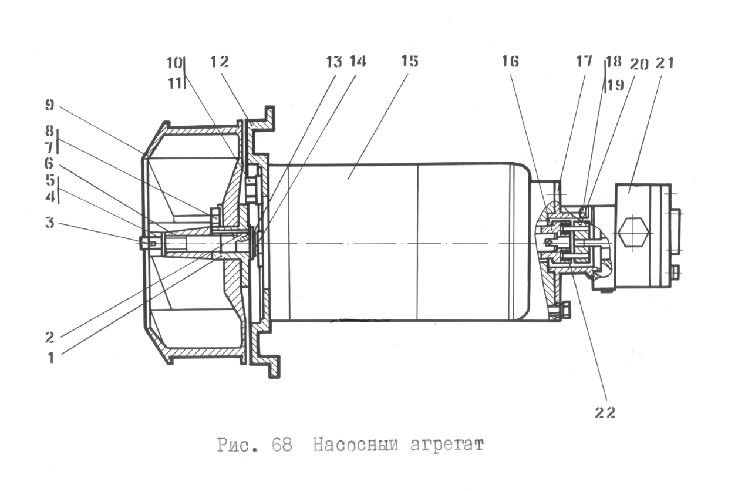

Насосный агрегат
Рис.
Поз.
Обозначение
Наименование
68
46-43-183СП
Насосный агрегат
68
46-43-184СП
Крыльчатка (состоит из узлов и деталей позиции 1,7,8,9)
68
16
46-43-245СП
Полумуфта
68
20
46-43-246СП
Полумуфта
68
21
46-43-247СП
Насос топливный
68
9
46-43-58
Крыльчатка
68
12
46-43-176
Фланец
68
6
46-43-177
Втулка
68
17
46-43-178
Переходник
68
10
46-43-179
Гайка
68
1
46-43-180
Втулка
68
8
315110
Шайба
68
22
400003
Втулка
68
2
700-34-2060
Шпонка
68
7
Болт М6-6gx16.88.55.019 ГОСТ 7798-70
68
18
Винт В.М5-6gx16.58.019 ГОСТ 17473-80
68
4
300160
Гайка М8.7Н.6.019 ГОСТ 5918-73
68
19
Шайба 5.65Г.019 ГОСТ 6402-70
68
11
Шайба 10.65Г.019 ГОСТ 6402-70
68
5
310150
Шайба 8.01.08кп.019 ГОСТ 11371-78
68
13
310220
Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78
68
3
Шплинт 2х20.019 ГОСТ 397-79
68
14
700-58-2330
Кольцо С12 ГОСТ 13840-86
68
15
Электродвигатель
68
15
МЭ256-Б
