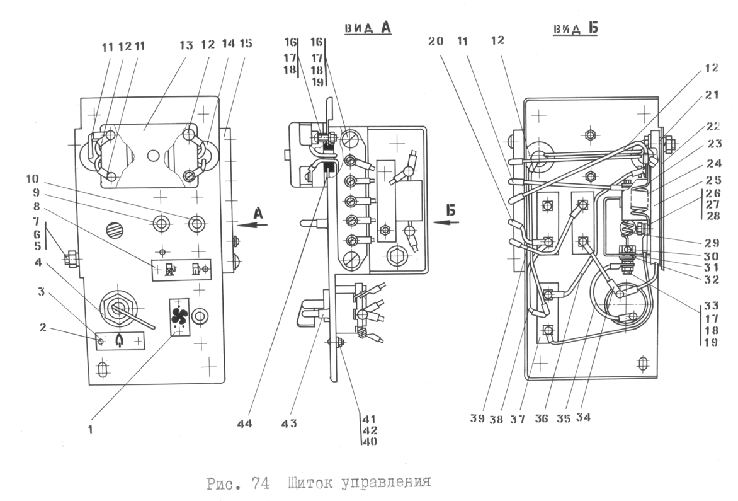

Щиток управления

Рис.	Поз.	Обозначение	Наименование
74		46-43-263CП	Щиток управления
74		46-43-186СП	Панель (состоит из узлов и деталей поз. 23-28)
74	35	46-43-212СП	Провод 325
74	11	46-43-213СП	Провод 326
74	12	46-43-214СП	Провод 327
74	20	46-43-215СП	Провод 328
74	39	46-43-216СП	Провод 329
74	34	46-43-218СП	Провод 331
74	38	46-43-219СП	Провод 332
74	36	46-43-221СП	Провод 334
74	24	46-43-280СП	Щиток
74	22	46-43-285СП	Панель
74	25	46-43-183	Колодка
74	23	46-43-184	Сопротивление 0,7 Ома
74	29	46-43-298	Спираль контрольная
74	33	46-43-299	Клемма
74	44	46-43-345	Пластина
74	43	700-40-6508	Колпачок
74	14	700-40-6695	Кольцо
74	31	700-40-6936	Шайба изоляционная
74	32	700-40-6937	Шайба изоляционная
74	7		Болт М8-6gx25.58.019 ГОСТ 7796-70
74	40		Винт В.М4-6gx10.58С.019 ГОСТ 17473-80
74	30		Винт ВМ4-6gx16.58С.019 ГОСТ 17473-80
74	26		Винт В.М5-6gx22.58.019 ГОСТ 17473-80
74	16		Винт В.М6-6gx22.58.019 ГОСТ 17473-80
74	41		Гайка М4.7Н.6.016 ГОСТ 5927-70
74	27		Гайка М5-7Н.6.016 ГОСТ 5927-70
74	17		Гайка М6.7Н.6.019 ГОСТ 5915-70
74	6		Гайка М8.6Н.6.019 ГОСТ 5915-70
74	2		Заклепка 3х6.37 ГОСТ 10299-80
74	42		Шайба 4.65Г.019 ГОСТ 6402-70
74	28		Шайба 5.65Г.019 ГОСТ 6402-70
74	18		Шайба 6Т.65Г.019 ГОСТ 6402-70
74	5		Шайба 8Т.65Г.019 ГОСТ 6402-70
74	19	310110	Шайба 6.01.08кп.019 ГОСТ 11371-78
74	21	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
74	9		Переключатель ВН-45М
74	4		Выключатель ВК 317-3710100-А2
74	4		Выключатель ВК 317-3710100-А2-Э
74	13		Блок предохранителей 111.3722
74	13		Блок предохранителей 111.3722-Э
74	10		Переключатель В-45М
74	15		Панель соединительная ПС5
74	15		Панель соединительная ПС5-Э
74	37		Переключатель ППН-45
74	8	46-43-386	Табличка 50х16 ГОСТ 12971-67
74	3	420071	Табличка 40х20 ГОСТ 12971-67
74	1	420089	Табличка 50х16 ГОСТ 12971-67
