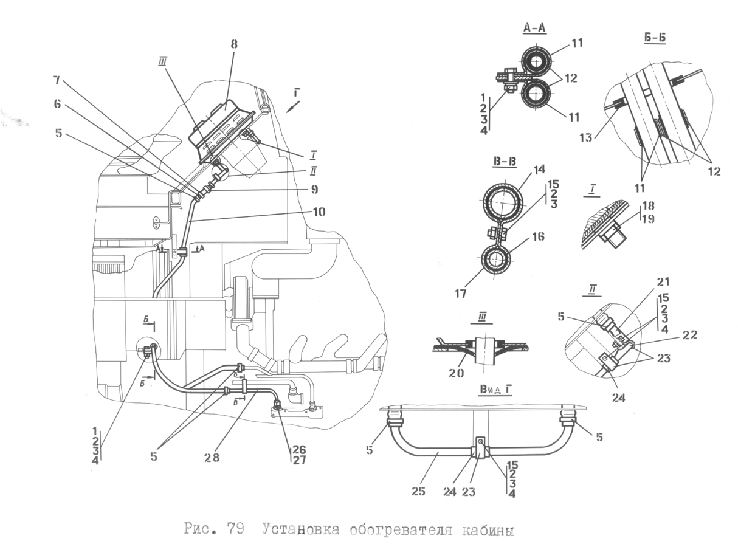

Установка обогревателя кабины

Главная » T-330 » Установка обогревателя кабины

Рис.Поз.ОбозначениеНаименование
7946-47-10СПУстановка обогревателя кабины
79846-47-237СПОбогреватель кабины
792846-47-247СПТруба
79746-47-248СПТруба
79946-47-249СПЗапорное устройство
792246-47-252СПТруба
792146-47-253СПТруба
795415190-02СПХомут
791746-47-225Зажим
792546-47-268Труба
7924400074Прокладка
7920400268Прокладка
7926415380Штуцер ввертной
7910460158Рукав
7914700-40-6684-02Прокладка
7911700-40-6684-03Прокладка
7916700-40-6684-04Прокладка
7913700-40-6955-01Уплотнение
7912700-41-2548Хомутик
7923700-41-3307Хомутик
7915Болт М8-6gx20.58.019 ГОСТ 7796-70
791Болт М8-6gx35.35.88.35.019 ГОСТ 7796-70
792Гайка М8-7Н.6.019 ГОСТ 5915-70
7918300275Гайка М16х1,5.6Н.04.019 ГОСТ 15522-70
793Шайба 8Т.65Г.019 ГОСТ 6402-70
7919Шайба 16.0Т.65Г.019 ГОСТ 6402-70
794310150Шайба 8.01.08кп.019 ГОСТ 11371-78
7927Кольцо 36х42
796Н.036.01.005Гайка накидная
