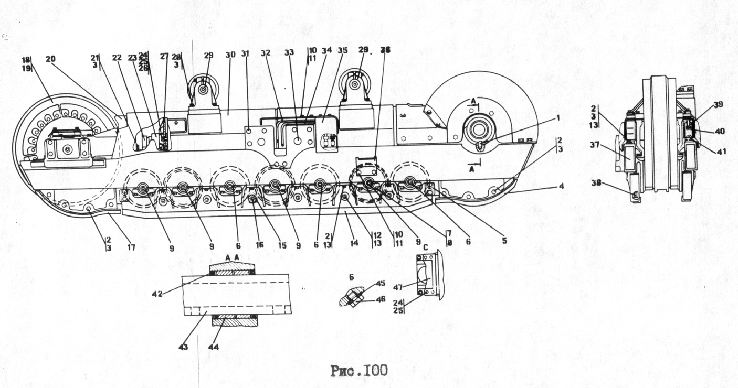

Тележка

Рис.	Поз.	Обозначение	Наименование
100		46-21-1001СП*	Тележка
100		46-21-1001-10СП	Тележка
100		46-21-1001-20СП	Тележка
100		46-21-1002СП**	Тележка
100		46-21-1002-10СП	Тележка
100		46-21-1002-20СП	Тележка
100	47	46-21-427СП	Крышка
100	23	46-21-455СП*	Механизм натяжения и сдавания
100	23	46-21-455-10СП	Механизм натяжения и сдавания
100	23	46-21-455-20СП	Механизм натяжения и сдавания
100	23	46-21-454СП**	Механизм натяжения и сдавания
100	23	46-21-454-10СП	Механизм натяжения и сдавания
100	23	46-21-454-20СП	Механизм натяжения и сдавания
100	30	46-21-1011СП*	Рама тележки
100	30	46-21-1011-10СП	Рама тележки
100	30	46-21-1011-20СП	Рама тележки
100	30	46-21-1012СП**	Рама тележки
100	30	46-21-1012-10СП	Рама тележки
100	30	46-21-1012-20СП	Рама тележки
100	18	46-21-1013СП*	Колесо натяжное (допускается замена на поз.19*)
100	18	46-21-1013-10СП	Колесо натяжное (допускается замена на поз.19*)
100	18	46-21-1013-20СП	Колесо натяжное (допускается замена на поз.19*)
100	18	46-21-1013-01СП**	Колесо натяжное (допускается замена на поз.19*)
100	18	46-21-1013-01-10СП	Колесо натяжное (допускается замена на поз.19*)
100	18	46-21-1013-01-20СП	Колесо натяжное (допускается замена на поз.19*)
100	14	46-21-1039-01СП*	Щиток
100	14	46-21-1039-01-20СП	Щиток
100	14	46-21-1039СП**	Щиток
100	14	46-21-1039-20СП	Щиток
100	38	46-21-1040СП*	Щиток
100	38	46-21-1040-20СП	Щиток
100	38	46-21-1040-01СП**	Щиток
100	38	46-21-1040-01-20СП**	Щиток
100	35	46-21-1041СП*	Крышка
100	35	46-21-1041-20СП	Крышка
100	34	46-21-1042СП*	Трубопровод
100	34	46-21-1042-20СП	Трубопровод
100	32	46-21-1042-01СП	Трубопровод
100	32	46-21-1042-01-20СП	Трубопровод
100	29	403-21-15СП	Каток поддерживающий
100	29	403-21-15-10СП	Каток поддерживающий
100	29	403-21-15-20СП	Каток поддерживающий
100	19	403-21-129СП*	Колесо натяжное (допускается замена на поз.18*)
100	19	403-21-129-20СП	Колесо натяжное
100	19	403-21-129-01СП**	Колесо натяжное (допускается замена на поз.18*)
100	19	403-21-129-01-20СП	Колесо натяжное
100	42	403-21-67СП	Манжета
100	41	403-21-89СП	Планка
100	9	403-21-120СП	Каток опорный
100	9	403-21-120-10СП	Каток опорный
100	9	403-21-120-20СП	Каток опорный
100	6	403-21-120-01СП	Каток опорный
100	6	403-21-120-01-10СП	Каток опорный
100	6	403-21-120-01-20СП	Каток опорный
100	44	46-21-1014	Втулка
100	27	46-21-5066	Крышка
100	27	46-21-5066-20	Крышка
100	20	46-21-5067	Опора
100	20	46-21-5067-20	Опора
100	22	46-21-5068	Упор
100	43	47-21-2	Ось
100	17	58-21-149	Отбойник
100	17	58-21-149-10СП	Отбойник
100	17	58-21-149-20СП	Отбойник
100	37	58-21-150	Отбойник
100	16	403-21-71	Стяжка
100	16	403-21-71-20	Стяжка
100	15	403-21-72	Втулка
100	15	403-21-72-20	Втулка
100	4	403-21-73*	Отбойник
100	4	403-21-73-10	Отбойник
100	4	403-21-73-20	Отбойник
100	4	403-21-74**	Отбойник
100	4	403-21-74-10	Отбойник
100	4	403-21-74-20	Отбойник
100	39	403-21-137	Круг
100	36	403-21-179	Подножка
100	36	403-21-179-20	Подножка
100	5	403-21-226	Накладка
100	8	315394	Шайба
100	8	31 5394-20	Шайба
100	1	325515	Штифт
100	40	38 5760-01	Пружина
100	40	38 5760-20	Пружина
100	46	375515	Пробка
100	46	37 5515-20	Пробка
100	45	700-40-260-11	Прокладка
100	31	700-40-5068	Пробка
100	33	700-40-5069	Пробка
100	10	280535	Болт М16х1,5-6gx38.109.
100	10		40Х.019 ГОСТ 7796-70
100	10	28 0535-20	Болт М16х1,5-6gx38.109.
100	10		40Х.029 ГОСТ 7796-70
100	24	280725	Болт М20х1,5-6gx50.109.
100	24		40Х.019 ГОСТ 7796-70
100	24	28 0725-20	Болт М20х1,5-6gx50.109.
100	24		40Х.029 ГОСТ 7796-70
100	2	280815	Болт М24х2-6gx50.109.40Х.
100	2		019 ГОСТ 7796-70
100	2	28 0815-20	Болт М24х2-6gx50.109.40Х.
100	2		029 ГОСТ 7796-70
100	28	280830	Болт М24х2-6gx70.109.40Х.
100	28		019 ГОСТ 7796-70
100	28	28 0830-20	Болт М24х2-6gx70.109.40Х.
100	28		029 ГОСТ 7796-70
100	21	280895	Болт М24х2-6gx200.109.40Х.
100	21		019 ГОСТ 7796-70
100	21	28 0895-20	Болт М24х2-6gx200.109.40Х.
100	21		029 ГОСТ 7796-70
100	7	281899	Болт М27-6gx110.109.40Х.
100	7		019 ГОСТ 7796-70
100	7	28 1899-20	Болт М27-6gx110.109.40Х.
100	7		029 ГОСТ 7796-70
100	12	30 0350-01	Гайка М24х2-6Н.12.019 ГОСТ 15521-70
100	12	30 0350-20	Гайка М24х2-6Н.12.029 ГОСТ 15521-70
100	11		Шайба 16.0Т.65Г.019 ГОСТ 6402-70
100	11		Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
100	25		Шайба 20.0Т.65Г.019 ГОСТ 6402-70
100	25		Шайба 20.0Т.65Г.0221 ГОСТ 6402-70
100	3		Шайба 24.Т.65Г.019 ГОСТ 6402-70
100	3		Шайба 24.0Т.65Г.0221 ГОСТ 6402-70
100	26	310310	Шайба 20х4.01.10.019 ГОСТ 11371-78
100	26	31 0310-20	Шайба 20х4.01.10.0221 ГОСТ 11371-78
100	13	310350	Шайба 24.01.10.019 ГОСТ 11371-78
100	13	31 0350-20	Шайба 24.01.10.0221 ГОСТ 11371-78
