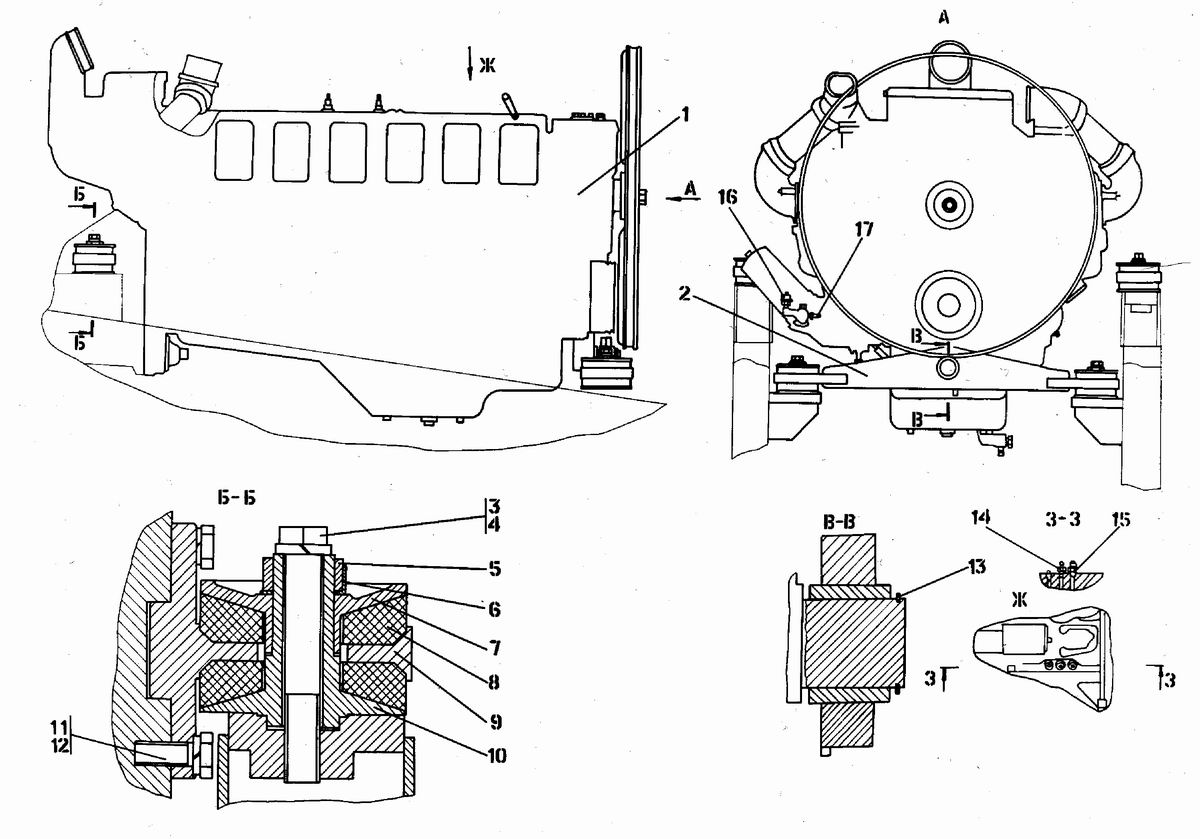

Установка двигателя ЯМЗ

Рис.	Поз.	Обозначение	Наименование
	3		Болт М8-6gх16ГОСТ 7796-70
			Гайки ГОСТ 5915-70
	4		Гайка М8-6Н
	16	300252	Гайка М14х1,5-6Н
	16	30 0252-20	Гайка М14х1,5-6Н
	16
	16		Шайбы ГОСТ 6402-70
	5		Шайба 8Т
	17		Шайба 16
			ГОСТ 11371-78
	6	310150	Шайба 8
		31 0150-20	Шайба 8
	18	31 0250-01	Шайба 14х3
	18	31 0250-01-20	Шайба 14х3
	3		Болт М8-6gх16ГОСТ 7796-70
	4		Гайка М8-6НГОСТ 5915-70
	5		Шайба 8ТГОСТ 6402-70
	6	310150	Шайба 8ГОСТ 11371-78
	6	31 0150-20	Шайба 8ГОСТ 11371-78
28		3501-13-143СП	Блок управления
28	14	3501-13-120СП	Рукоятка
28	9	3501-13-272СП	Корпус
28	20	3501-13-153СП	Валик
28	13	2501-13-232СП	Рычаг
28	8	3501-13-273СП	Рычаг
28	8	3501-13-273-20СП	Рычаг
28	11	3501-13-139	Втулка
28	2	3501-13-144	Штифт
28	7	2501-13-133	Ось
28	15	2501-13-134	Упор
28	22	2501-13-188-01	Рычаг
28	22	2501-13-194-01	Проставка
28	4	2501-13-292	Вилка
28	16	700-38-2729-01	Пружина
28	16		Болты ГОСТ 7796-70
28	18		Болт М8-6gх25
28	21		Болт M8-6gx30
28	5	350435	Винт BM6-6gx12 ГОСТ 1481-84
28	6		Гайка М6-7Н ГОСТ 5915-70
28	6		Шайбы ГОСТ 6402-70
28	19		Шайба 8Т
28	19		ГОСТ 10450-78
28	17	310280	Шайба 16х1
28	17	31 0280-20	Шайба 16х1
28	3	310330	Шайба 20
28	3	31 0330-20	Шайба 20
28	1	340350	Шпонка 5х7,5 ГОСТ 24071-80
28	12	500093	Кольцо СП26,5х19х3,5
28	12		ТУ 17РСФСР 35-7755-84
28	10		Подшипник 942/20 ГОСТ 4060-78
36		3501-19-12-20СП	Передача бортовая
36	10	3501-19-103СП	Корпус
36	10	3501-19-103-20СП	Корпус
36	62	2501-19-113СП	Пробка магнитная
36	61	3501-19-5	Водило
36	61	3501-19-5-20	Водило
36	43	3501-19-10	Сателлит
36	4	3501-19-11	Шестерня
36	5	3501-19-12	Муфта
36	50	3501-19-13	Ось
36	36	3501-19-14	Сектор зубчатый
36	51	3501-19-18	Втулка
36	40	3501-19-19	Шайба
36	42	3501-19-20	Кольцо
36	6	3501-19-21	Палец
36	15	3501-19-22	Кольцо упорное
36	60	3501-19-23	Шайба
36	12	3501-19-25	Шестерня
36	14	3501-19-26	Ступица
36	29	3501-19-27	Шестерня
36	56	3501-19-28	Шестерня
36
36	54	3501-19-29	Крышка
36	54	3501-19-29-20	Крышка
36	39	3501-19-33	Ступица
36	39	3501-19-33-20	Ступица
36	24	3501-19-37	Корпус
36	24	3501-19-37-20	Корпус
36	22	2501-19-12	Кольцо
36	55	2501-19-28	Пята
36	23	2501-19-40	Кольцо упорное
36	64	2501-19-61	Крышка
36
36	33	2501-19-63	Крышка
36	17	2501-19-64	Втулка
36	67	2501-19-67	Планка
36
36	37	2501-19-80-01	Болт
36		2501-19-80-01-20	Болт
36	18	ТТ2501-19-6	Крышка
36	65	285330	Болт
36	9	325580	Штифт
36	1	375516	Пробка
36		37 5516-20	Пробка
36	28	400215	Кольцо
36	28	40 0215-20	Кольцо
36	28
36	30	40 0376-01	Кольцо
36	30	40 0376-01-20	Кольцо
36	46	40 0384-02	Кольцо
36	46	40 0384-02-20	Кольцо
36	11	700-32-2158	Штифт
	11
36	11		Болт ГОСТ 7796-70
	11
36	58		Болт M12-6gx30
36
36	47	280339	Болт 3M12-6gx30
36	57	280731	Болт 3M20x1,5-6qx60
36	44	280730	Болт М20х1,5-6gх60
		28 0730-20	Болт М20х1,5-6gх60
36	31	280835	Болт M24x2-6gx75
	31	28 0835-20	Болт C24x2-6gx75
36	13	280819	Болт M24x2-60x55
36	38	300420	Гайка МЗ0х2-6Н
36	38		ГОСТ 15524-70
36	38	30 0420-20	Гайка МЗ0х2-6Н
36			ГОСТ 15524-70
36
36			Шайбы ГОСТ 6402-70
36
36	59		Шайба 12
36	45		Шайба 20
36	32		Шайба 24Т
36	68	37 0150-08	Пробка 4-кг 1/8"45
36	68		ТУ 23.1.506-91
36	68		Кольца ГОСТ 18829-73/ГОСТ 18829-73
36	2		Кольцо 012-016-25-2-3
36	2
36	2		ГОСТ 18829-73/ТУ 38.005.204-84
36	2
36	3		Кольцо 020-025-30-2-51-1668
36	63		Кольцо 045-050-30-2-51-1668
36	34		Кольцо 069-075-36-2-51-1668
36	49		Кольцо 088-095-46-2-51-1668
36	53		Кольцо 190-195-36-2-51-1668
36	53		ГОСТ 18829-73
36	25		Кольцо 205-215-46-2-3
36	16		Кольцо 240-250-58-2-3
36	16
36	16		ГОСТ 13941-86
36	16
36	35	580676	Кольцо С80
36	19	700-58-2092	Кольцо С120
36	41	580850	Кольцо С150.Ц9хр
36	20	580930	Кольцо С250
36	27		Манжета 2.2-95х120-3
36	27		ГОСТ 8752-79/
36	27		ТУ 38.05.146-78
36	27		Подшипники ТУ 37.006.162-89
36
36	7		Подшипник 2007140М
36	8		Подшипник 2007948
36	8		ГОСТ 8328-75
36	52		Подшипник 42314КМ
36	26		Подшипник 42221Л
	21		Подшипник 12228М
	21
	48		Проволока 1,6-0-С
	48		ГОСТ 3282-74
1		403-01-3-01СП	Установка двигателя ЯМЗ
1		403-01-3-01-20СП	Установка двигателя ЯМЗ
1	2	403-01-102СП	Опора
1	2	403-01-102-20СП	Опора
1	9	2501-20-24	Опора
1	9	2501-20-24-20	Опора
1	10	2501-20-25	Упор
1	10	2501-20-25-20	Упор
1	7	2501-20-26	Прижим
1	7	2501-20-26-20	Прижим
1	5	305485	Гайка
1	5	30 5485-20	Гайка
1	8	400224	Амортизатор
1	6	700-31-2528	Шайба
1	6	700-31-2528-20	Шайба
1	3	280890	Болт М24ґ2-6gґ160ГОСТ 7795-70
1	3	28 0890-20	Болт М24ґ2-6gґ160ГОСТ 7795-70
1	11	280544	Болт М16ґ1,5-6gґ45ГОСТ 7796-70
1	11	28 0544-20	Болт М16ґ1,5-6gґ45ГОСТ 7796-70
1	13	580609	Кольцо С60ГОСТ 13940-86
1	13		Шайбы ГОСТ 6402-70
1	12		Шайба 16
1	12		Шайба 16
1	4		Шайба 24Т
1	4		Шайба 24Т
1	1	ТЭ850.1000400-01	Двигатель с оборудованием
1	16		Датчик указателя давления масла ММ355 ТУ37.003.387-78
1	16		Датчик указателя давления масла ММ355-ТТУ37.003.387-78
1	17		Датчик аварийного давления масла ММ111ВТУ37.003.138-76
1	17		Датчик аварийного давления масла ММ111В-ТТУ 37.003.138-76
1	14		Датчик указателя температурыТМ-100ВТУ 37.003.800-77
1	14		Датчик указателя температурыТМ-100ВТТУ 37.003.800-77
1	15		Датчик сигнализатора температурыТМ111-01ТУ37.003.569-90
