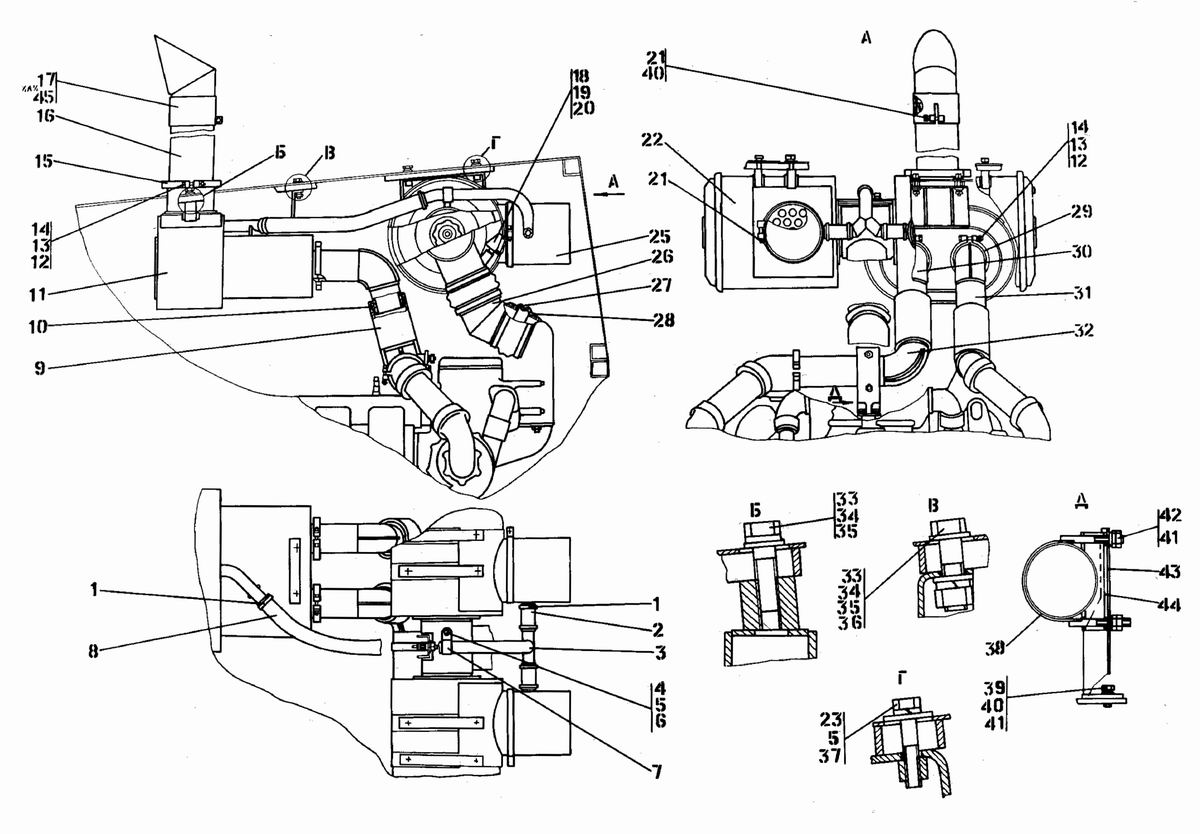

Установка систем воздухоочистки и выпуска

Рис.	Поз.	Обозначение	Наименование
2		3502-05-1СП	Установка систем воздухоочистки и выпуска
2	22	3502-05-10СП	Блок воздухоочистителей
2	22	3502-05-10-20СП	Блок воздухоочистителей
2	26	3502-05-11СП	Труба
2	26	3502-05-11-20СП	Труба
2	11	3502-05-15СП	Глушитель
2	11	3502-05-15-20СП	Глушитель
2	30	3502-05-16СП	Труба
2	30	3502-05-16-20СП	Труба
2	31	3502-05-16-01СП	Труба
2	31	3502-05-16-01-20СП	Труба
2	32	3502-05-17СП	Труба
2	32	3502-05-17-20СП	Труба
2	25	3501-05-16СП	Воздухоочиститель циклонный
2	25	3501-05-16-20СП	Воздухоочиститель циклонный
2	3	3501-05-19СП	Труба
2	3	3501-05-19-20СП	Труба
2	17	3501-05-34СП	Труба (допускается замена на поз.45)
2	17	3501-05-34-20СП	Труба
2	15	2501-05-134-01СП	Бугель
2	15	2501-05-134-01-20СП	Бугель
2	45	2501-05-158СП	Труба (допускается замена на поз.17)
2	45	2501-05-158-20СП	Труба
2	16	2501-05-160СП	Труба выпускная
2	16	2501-05-160-20СП	Труба выпускная
2	43	403-05-123СП	Опора
2	29	403-05-125СП	Половина хомута
2	38	403-05-126СП	Хомут
2	28	403-05-129СП	Хомут
2	28	403-05-129-20СП	Хомут
2	8	46 1401-12	Рукав
2	8	46 1401-12-20	Рукав
2	9	403-05-32	Корпус
2	10	403-05-33	Кольцо
2	44	403-05-34	Упор
2	18	404-05-92	Колпачок защитный
2	7	58-05-239	Хомут
2	7	58-05-239-20	Хомут
2	2	461401	Рукав
2	2	46 1401-20	Рукав
2	27	400427	Сильфон
2	27		Болты ГОСТ 7795-70
2	21		Болт М10-6gґ60
2	14		Болт М8-6gґ70
2	23	281379	Болт М12ґ1,25-6gґ65
2	23	28 1379-20	Болт М12ґ1,25-6gґ65
2	23		ГОСТ 7796-70
2	39		Болт М10-6gґ20
2	4	280320	Болт М12ґ1,25-6gґ20
2	4	28 0320-20	Болт М12ґ1,25-6gґ20
2	33		Болт М16ґ1,5-6gґ60
2	33		Гайки ГОСТ 5915-70
2	13		Гайка М8
2	42		Гайка М10
2	36		Гайка М16ґ1,5
2	36		ШайбыГОСТ 6402-70
2	12		Шайба 8Т
2	40		Шайба 10
2	5		Шайба 12
2	34		Шайба 16
2	34		ГОСТ 6958-78
2	37	310230	Шайба 12
2	37	31 0230-20	Шайба 12
2	37		ГОСТ 11371-78
2	41	310170	Шайба 10
2	41	31 0170-20	Шайба 10
2	6	310210	Шайба 12ґ2
2	6	31 0210-20	Шайба 12ґ2
2	35	700-31-2209	Шайба
2	35	700-31-2209-20	Шайба
2	19		Датчик сигнализатора засоренности воздушного фильтраТУ37.003
2	20		Кольцо 14ґ20МН4152-62
2	1		Хомуты стяжные червячные ПО4.435.002ТУ1055-У-02
