Трансмиссия

Рис.	Поз.	Обозначение	Наименование

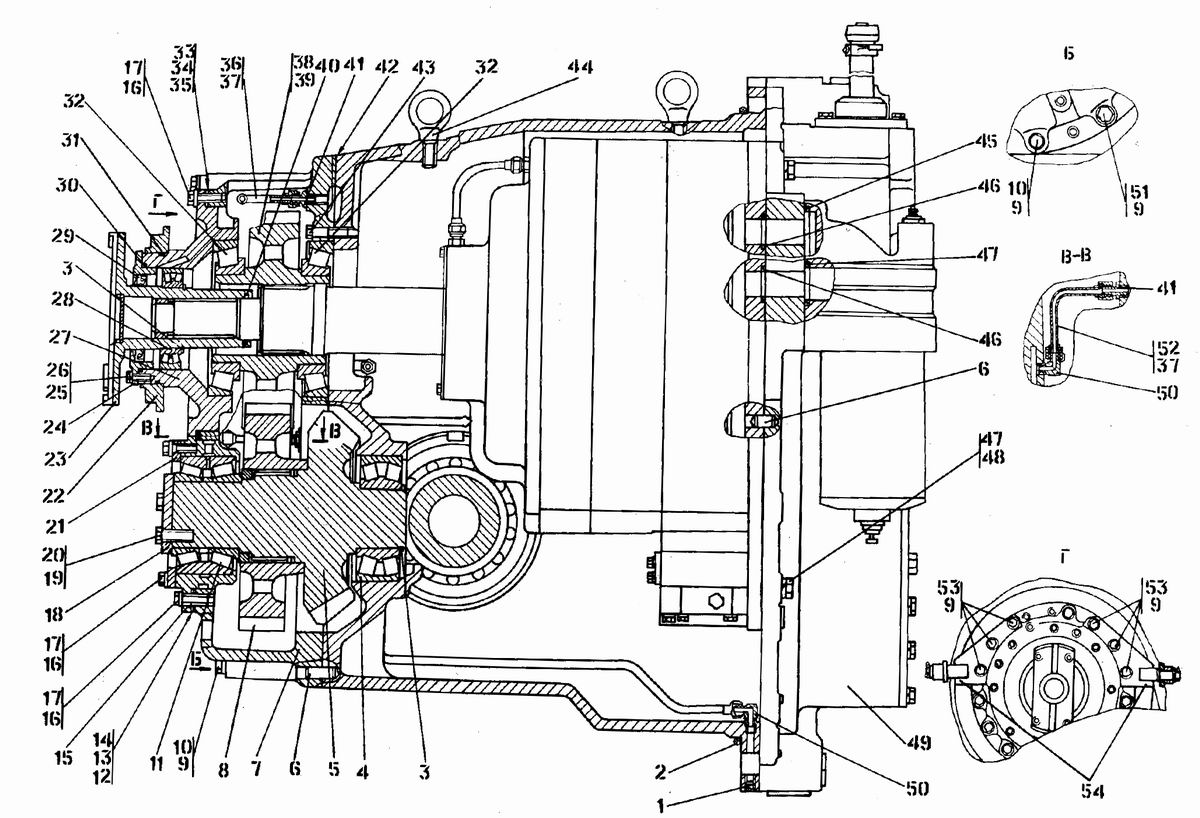

20		2501-12-18СП	Трансмиссия
20		2501-12-18-20СП	Трансмиссия
20	23	2501-12-144СП	Фланец
20	23	2501-12-144-20СП	Фланец
20	8	2501-12-129СП	Шестерня
20	52	2501-12-130СП	Труба
20	36	2501-12-131СП	Труба
20	54	2501-12-140СП	Кронштейн
20	38	2501-12-147СП	Шестерня (допускается замена на поз. 39)
20	49	2501-12-19СП	Коробка передач с системой гидро-управления
20	49	2501-12-19-20СП	Коробка передач с системой гидро- управления
20	7	2501-12-101	Корпус
20	7	2501-12-101-20	Корпус
20	15	2501-12-103	Стакан
20	39	2501-12-106	Шестерня (допускается замена на поз.38)
20	5	2501-12-108	Шестерня
20	33	2501-12-112	Прокладка
20	34	2501-12-112-01	Прокладка
20	35	2501-12-112-02	Прокладка
20	21	2501-12-113	Крышка
20	18	2501-12-114	Крышка
20	14	2501-12-115	Прокладка
20	13	2501-12-115-01	Прокладка
20	12	2501-12-115-02	Прокладка
20	41	2501-12-123	Штуцер
20	50	2501-12-124	Угольник концевой
20	27	2501-12-203	Стакан
20	22	2501-12-205	Проставка
20	24	2501-12-204	Крышка
20	10	285585	Болт
20	53	285586	Болт
20	17	310225	Шайба
20	9	315271	Шайба
20	6	325463	Штифт
20	6		Болт ГОСТ 7795-70
20	51		Болт М16х1,5-6gх60
20	51		ГОСТ 7796-70
20	43		Болт М12-6gх60
20	26		Болт М8-6gх25
20	20	280545	Болт 3М16х1,5-6gх45
20	47	280550	Болт М16х1,5-6gх50
20	47	28 0550-20	Болт М16х1,5-6gх50
20	47		ГОСТ 7798-70
20	16	280350	Болт М12х40
20	44	700-28-2124	Рым-болт М20 ГОСТ 4751-73
20	2	300250	Гайка М14х1,5-6НГОСТ 5916-70
20	2		Шайбы ГОСТ 6402-70
20	25		Шайба 8
20	48		Шайба 16
20	1	700-37-2171	Пробка 3-кг 3/8"ТУ 23.1.506-91
20	1		Кольца ГОСТ 9833-73/ТУ 38.005.204-84
20	40		Кольцо 060-070-58-2-ИРП1314-1
20	46		Кольцо 042-050-46-2-ИРП1314-1
20	30		Кольцо 150-155-36-2-3
20	31		Кольцо 175-180-36-2-3
20	31		ГОСТ 13940-86
20	3	700-58-2122	Кольцо
20	29		Манжета 22-95х120-3ГОСТ 8752-79 ОСТ 38.05.146-78
20	4		Подшипник 3616 ГОСТ 5721-75
20	32		Подшипник 7224АТУ 37.006.162-89
20	11		Подшипник 97518 ГОСТ 6364-78
20	28		Подшипник 3516 ГОСТ 5721-75
20	42		Компаунд КЛТ-75ТТУ 38.103.606-86
20	19		Проволока КС 1,6 ГОСТ 792-67
20	37		Проволока КС 1 ГОСТ 792-67

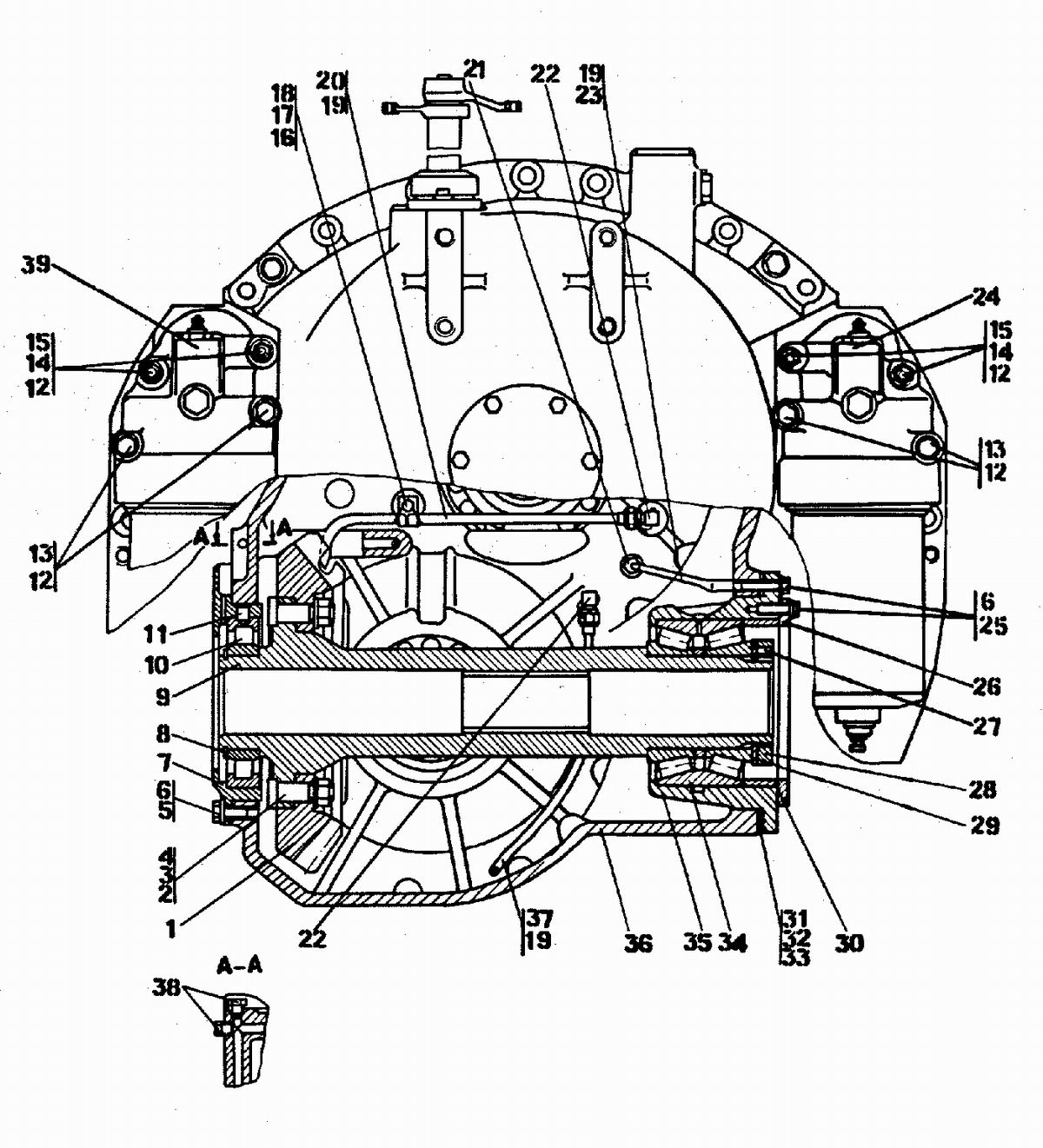

21	37	2501-12-160СП	Труба
21	20	2501-12-133СП	Труба
21	23	2501-12-134СП	Труба
21	39	5001-15-11СП	Фильтр
21	39	5001-15-11-20СП	Фильтр
21	24	5001-15-12СП	Фильтр
21	24	5001-15-12-20СП	Фильтр
21	36	2501-12-100	Корпус
21	36	2501-12-100-20	Корпус
21	7	2501-12-104	Стакан
21	35	2501-12-105	Стакан
21	1	2501-12-109	Шестерня
21	9	2501-12-110	Ступица
21	29	2501-12-116	Пластина
21	28	2501-12-117	Гайка
21	30	2501-12-118	Втулка
21	26	2501-12-119	Крышка
21	31	2501-12-120	Прокладка
21	32	2501-12-120-01	Прокладка
21	33	2501-12-120-02	Прокладка
21	10	2501-12-121	Подшипник
21	4	2501-12-122	Болт специальный
21	21	2501-12-222	Штуцер
21	22	2501-12-216	Угольник концевой
21	11	2501-12-126	Стопор
21	18	285120	Болт
21	6	310225	Шайба
21	3	315317	Шайба
21	17	415090	Хомутик
21	15	290560	Шпилька М16(2-3п)/(1,5-6)х55ГОСТ 22034-76
21	15	29 0560-20	Шпилька М16(2-3п)/(1,5-6)х55ГОСТ 22034-76
21	15		Болт ГОСТ 7798-70
21	25	280350	Болт М12-6gх40
21	25		ГОСТ 7796-70
21	5		Болт М12-6gх30
21	5		ГОСТ 7795-70
21	13	280580	Болт М16х1,5-6gх170
21	13	28 0580-20	Болт М16х1,5-6gх170
21	13		Гайки ГОСТ 5915-70
21	14	305250	Гайка М16х1,5-6Н
21	2	300310	Гайка М20х1,5-6Н
21	27	350520	Винт М8-6gх16 ГОСТ 1748-93
21	12		Шайба 16 ГОСТ 6402-70
21	8	700-58-2356	Кольцо С105 ГОСТ 13940-86
21	38	37 0250-08	Пробка КГ 1/4" 40ХТУ 23.1.506-91
21	34		Подшипник 97521ГОСТ 6364-78
21	19		Проволока КС1 ГОСТ 792-67
21	16		Проволока КС1,6 ГОСТ 792-67
