Коробка передач с системой гидроуправления

Рис.	Поз.	Обозначение	Наименование

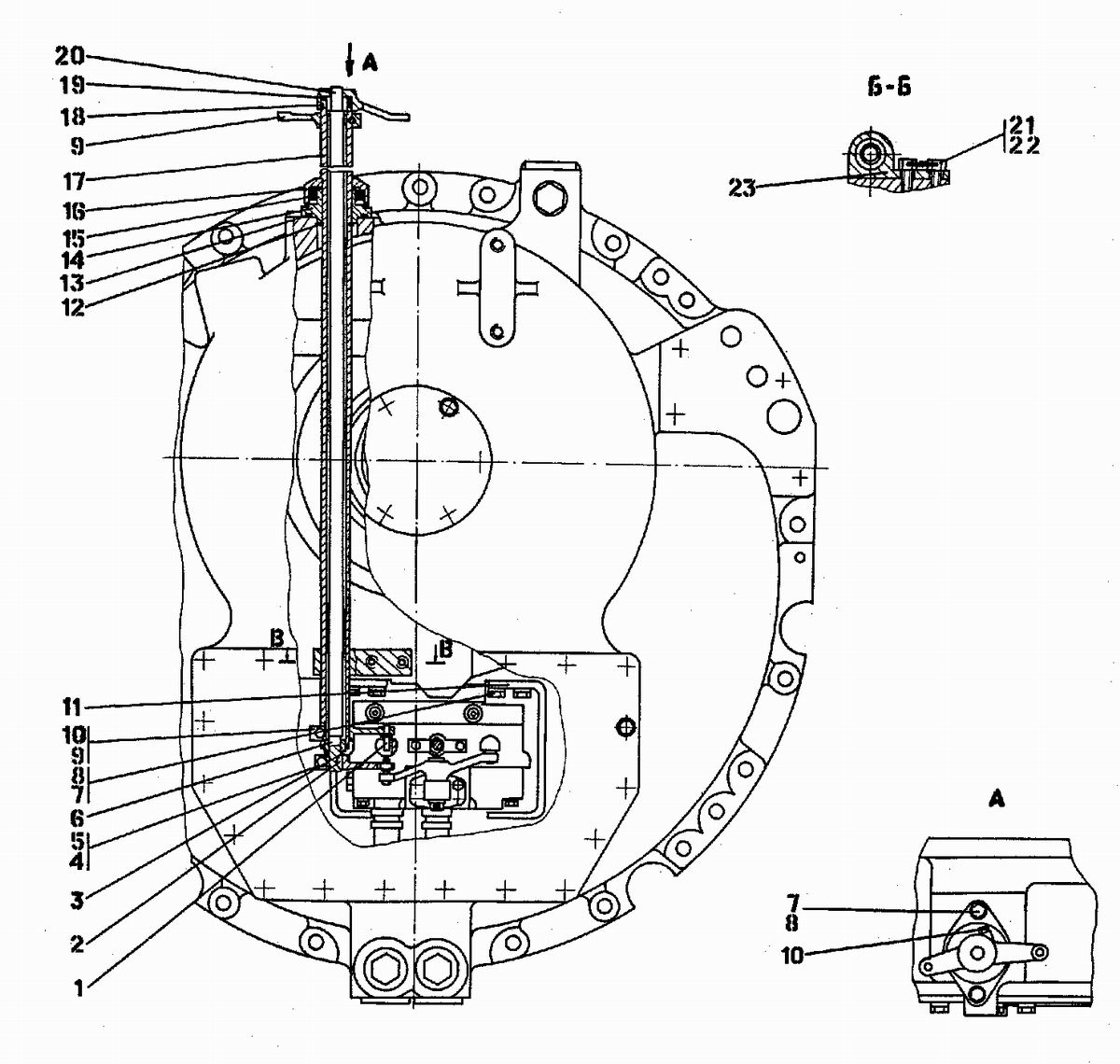

22		2501-12-19СП	Коробка передач с системой
22			гидроуправления
22		2501-12-19-20СП	Коробка передач с системой
22			гидроуправления
22	17	2501-12-137СП	Вал
22	20	2501-12-138СП	Рычаг
22	11	2501-12-162СП	Кронштейн
22	6	2501-12-142	Втулка
22	9	2501-12-143	Рычаг
22	14	2501-12-144	Крышка
22	4	2501-12-145	Рычаг
22	23	2501-12-146	Кронштейн
22	1	2501-15-110	Палец
22	3	2501-15-112	Шайба
22	19	2501-15-112-01	Шайба
22	16	2501-15-112-02	Шайба
22	16		Болты ГОСТ 7796-70
22	5		Болт М8-6gх20
22	10		Болт М8-6gх35
22	7		Болт М12-6gх30
22	21	280339	Болт ЗМ12-6gx30
22	8		Шайба 12 ГОСТ 6402-70
22	2	340350	Шпонка 5х7,5 ГОСТ 24071-80
22	12	58 0З07	Кольцо С34 ГОСТ 13940-86
22	18		Кольцо 030-035-30-2-51-1668 ГОСТ 18829-73/
22	18		ТУ 38.005.204-84
22	13		Кольцо 060-070-58-2-51-1668 ГОСТ 18829-73/
22	13		ТУ 38.005.204-84
22	15		Манжета 1.2-45х65-3 ГОСТ 8752-79/
22	15		ОСТ 38.05146-78
22	22		Проволока КС-1,6 ГОСТ 792-67

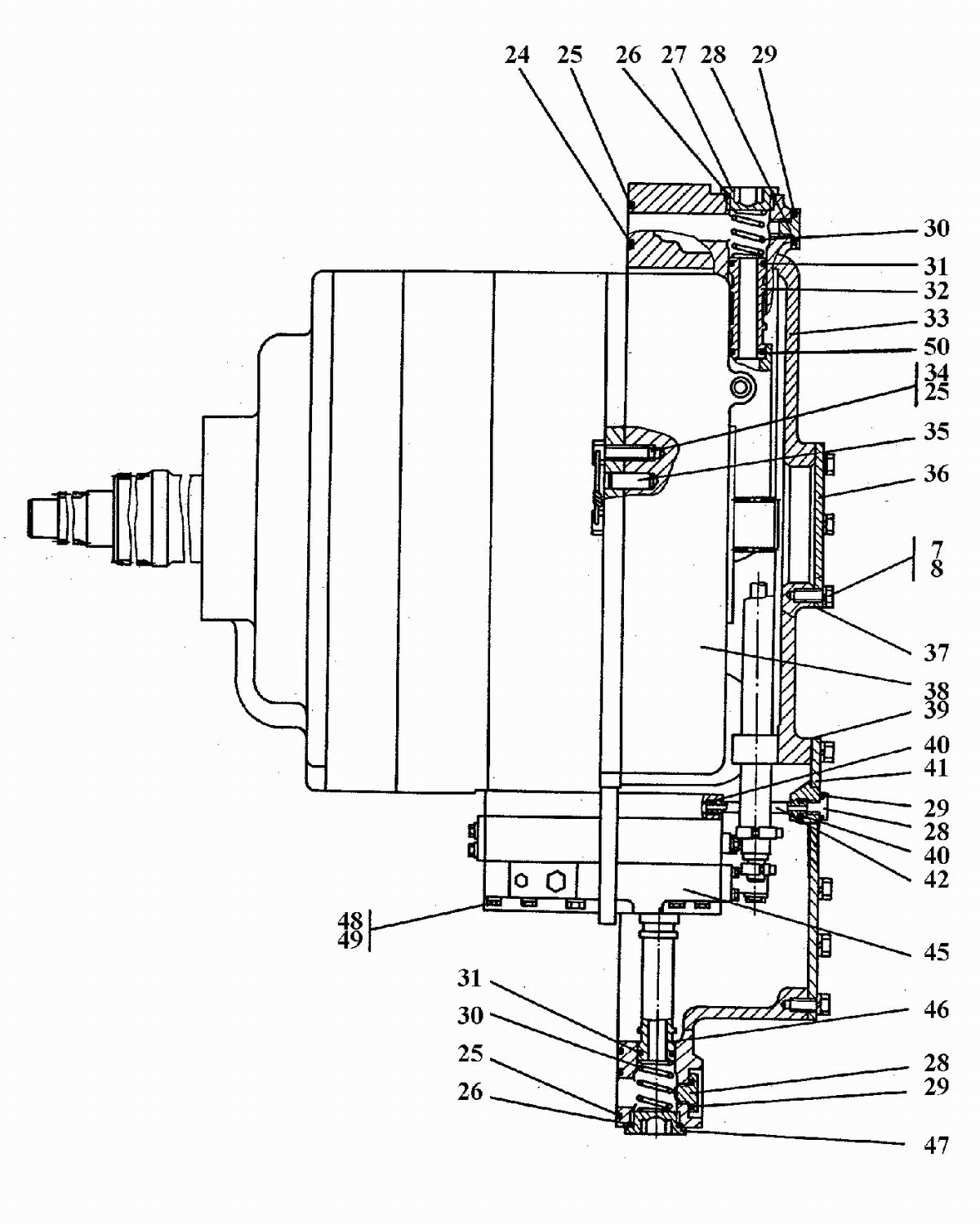

23	38	2501-12-20СП	Коробка передач планетарная
23	38	2501-12-20-20СП	Коробка передач планетарная
23	41	2501-12-156СП	Крышка
23	45	2501-15-20СП	Блок управления
23	33	2501-12-90	Корпус
23	33	2501-12-90-20	Корпус
23	36	2501-12-91	Крышка
23	46	2501-12-97	Втулка
23	42	2501-12-98	Труба
23	32	2501-12-197	Втулка
23	48	285386	Болт
23	49	310225	Шайба
23	35	325465	Штифт
23	28	375330	Пробка
23	28	37 5330-20	Пробка
23	30	385666	Пружина
23	24	40 0319-01	Кольцо
23	24	40 0319-01-20	Кольцо
23	37	450140	Прокладка
23	37	45 0140-20	Прокладка
23	39	440141	Прокладка
23	39	44 0141-20	Прокладка
23	27	700-37-2140	Пробка
23	27	700-37-2140-20	Пробка
23	27		Болты ГОСТ 7796-70
23	7		Болт M12-6gx30
23	34	280545	Болт 3М16х1,5-6gх45
23	34	28 0545-20	Болт 3М16х1,5-6gх45
23	8		Шайба 12 ГОСТ 6402-70
23	40		Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/
23	40		ТУ 38.005.204-84
23	29		Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/
23	29		ТУ 38.005.204-84
23	50		Кольцо 022-028-36-2-3 ГОСТ 9833-73/
23	50		ГОСТ 18829-73
23	31		Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/
23	31		ТУ 38.005.204-84
23	25		Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/
23	25		ТУ 38.005.204-84
23	26		Кольцо 045-050-30-2-51-1668 ГОСТ 18829-73/
23	26		ТУ 38.005.204-84
23	22		Проволока КС-1,6 ГОСТ 792-67
