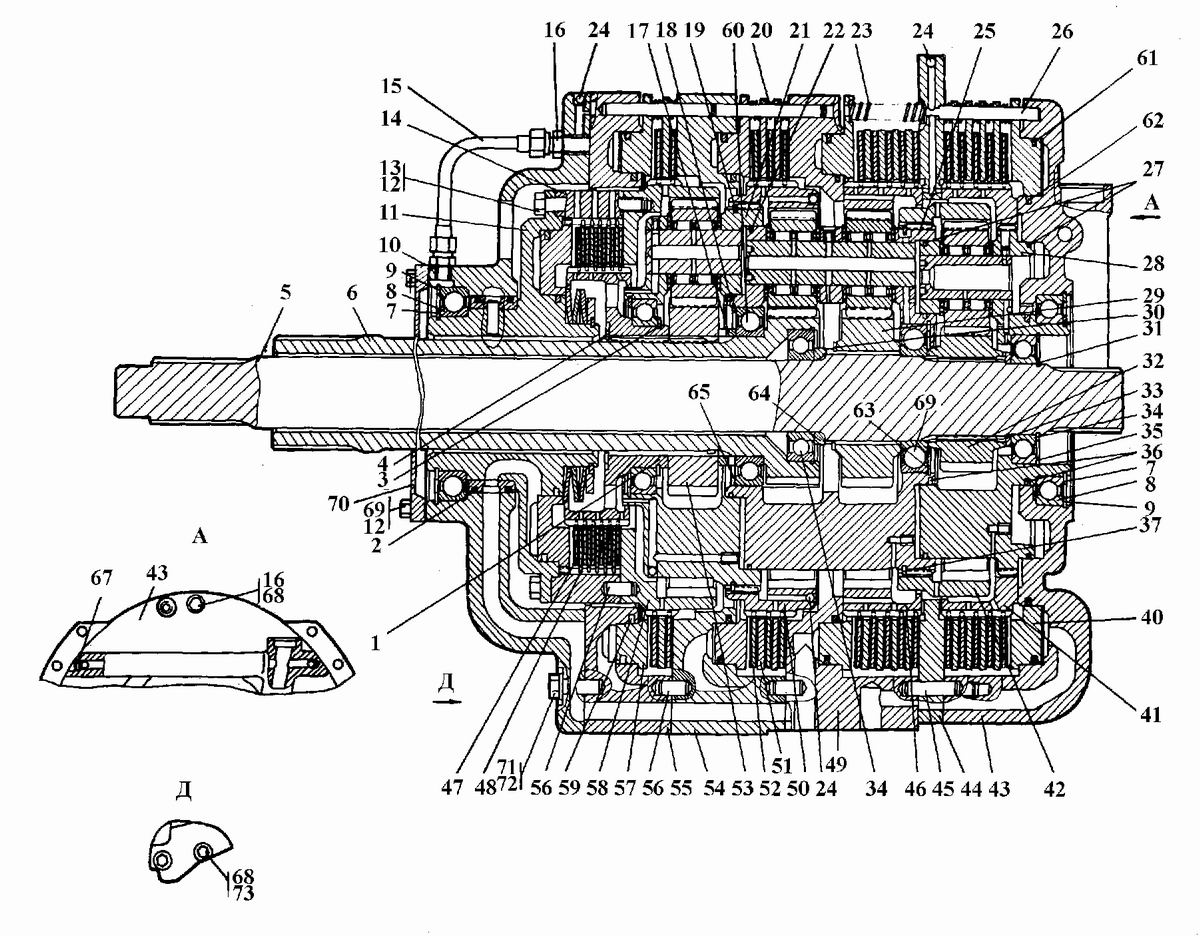

Коробка передач планетарная

Главная » T-3501 » Коробка передач планетарная

Рис.Поз.ОбозначениеНаименование
242501-12-20СПКоробка передач
24планетарная
24112501-12-120СПБустер
24212501-12-121СПВодило
24212501-12-121-20СПВодило
24282501-12-123СПВодило
24282501-12-123-20СПВодило
24522501-12-124СПДиск
24472501-12-125СПДиск
2462501-12-149СПВал
24252501-12-153СПВодило
24152501-12-161СПТруба
24482501-12-37Диск
24512501-12-39Диск
24102501-12-41Корпус
24102501-12-41-20Корпус
24552501-12-42Корпус
24552501-12-42-20Корпус
24542501-12-43Корпус
24542501-12-43-20Корпус
24492501-12-44Корпус
24492501-12-44-20Корпус
24442501-12-45Фланец
24432501-12-217Корпус
24572501-12-52Поршень
24402501-12-53Поршень
2412501-12-56Барабан
24142501-12-200Барабан
24582501-12-201Шестерня
24422501-12-61Шестерня
24412501-12-62Барабан
24532501-12-63Шестерня
24322501-12-65Шестерня
24332501-12-87Кольцо
24362501-12-181Кольцо уплотнительное
24182501-12-181-01Кольцо уплотнительное
24622501-12-181-09Кольцо
24272501-12-181-16Кольцо уплотнительное
24222501-12-181-17Кольцо уплотнительное
24592501-12-181-011Кольцо
24612501-12-181-014Кольцо
24172501-12-183Кольцо
24462501-12-187Шестерня
24502501-12-188Шестерня
2452501-12-207Вал
24292501-12-208Шестерня
24642501-12-209Кольцо
24712501-12-218Болт специальный
24702501-12-225Крышка
24162501-12-222-01Штуцер
2469285130Болт
2473310225Шайба
2472315220Шайба
2456325383Штифт
2445325390Штифт
2467375419Заглушка
2420385212Пружина
242440046Кольцо уплотнительное
2426475350Палец
2419585960Кольцо
243758 5960-01Кольцо
2423700-38-2646Пружина
2423Болты ГОСТ 7796-70
2468280359Болт 3М12-6gх45
2413280383Болт 3М12-6gх85
2466280395Болт MI2-6gxI60
246628 0395-20Болт MI2-6gxI60
2466Кольца ГОСТ 13940-86
2430700-58-2122Кольцо С80
2431580609Кольцо С60
244580760Кольцо С100
243580814Кольцо С120
247580820Кольцо С130
247ГОСТ 13941-86
2435580810Кольцо C110
2463580818Кольцо С125
2465580850Кольцо С150
249580880Кольцо С180
249Подшипники ГОСТ 8338-75
2434Подшипник 76-212А
2460Подшипник 120
248Подшипник 1000926Л
2424Шарик Б8-100 ГОСТ 3722-81
2412Проволока КС-1,6 ГОСТ 792 -67
