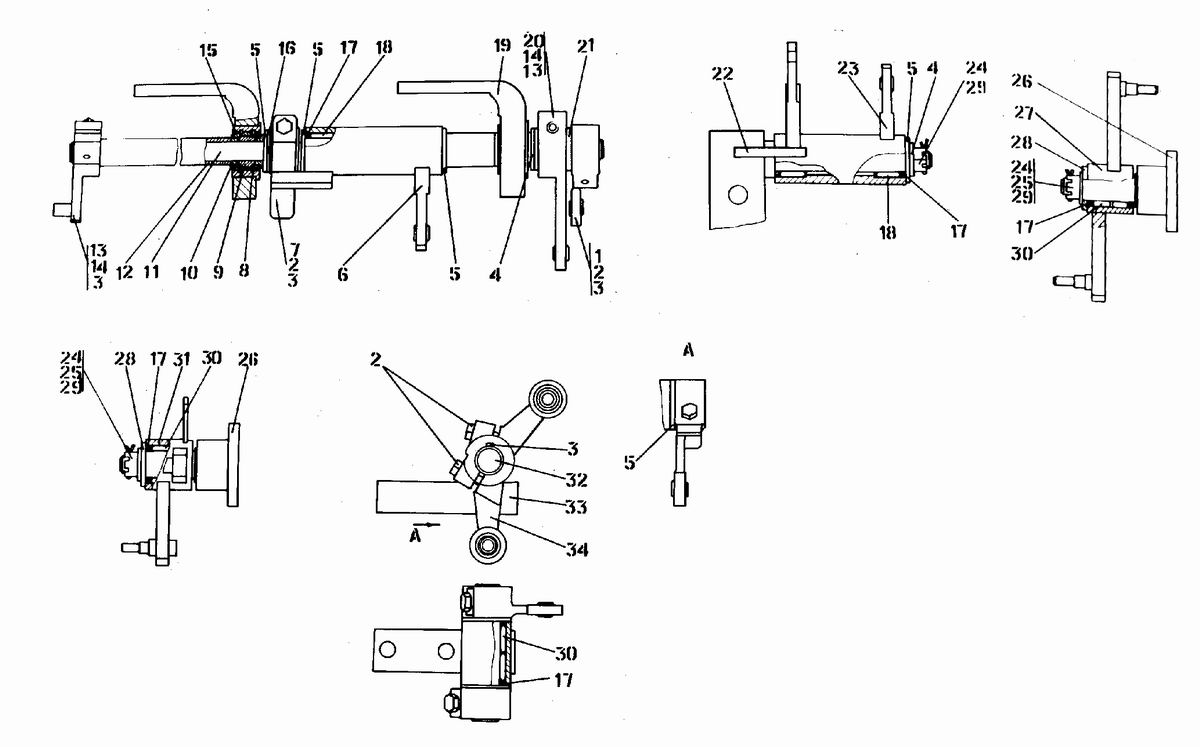

Мостик

Рис.	Поз.	Обозначение	Наименование
31		3502-13-16СП	Мостик (состоит из узлов и деталей поз.1-21)
31		3502-13-21СП	Мостик (состоит из узлов и деталей поз.4, 5, 17,18,22-24, 29
31		3501-13-159СП	Мостик (состоит из узлов и деталей поз.2, 3,
31			5, 17, 30, 32, 33, 34)
31		3501-13-202СП	Мостик (состоит из узлов и деталей поз.17,24-30)
31		3501-13-215СП	Мостик (состоит из узлов и деталей поз.17,24,25,26,28-31)
31	13	3502-13-13СП	Рычаг
31	23	3502-13-18СП	Рычаг
31	22	3502-13-19СП	Кронштейн
31	1	2501-13-182СП	Рычаг
31	34	2501-13-232СП	Рычаг
31	19	2501-13-246-03СП	Кронштейн
31	33	3501-13-121СП	Кронштейн
31	6	3501-13-155СП	Рычаг
31	27	3501-13-201СП	Мостик
31	26	3501-13-203СП	Кронштейн
31	31	3501-13-208СП	Мостик
31	20	404-13-181-02СП	Рычаг
31	11	3502-13-4	Валик
31	12	3502-13-5	Проставка
31	10	3501-13-137	Втулка
31	7	2501-13-181	Рычаг
31	32	3501-13-125	Валик
31	16	315318	Шайба
31	16		Болты ГОСТ 7796-70
31	14		Болт M8-6gx25
31	2		Болт M8-6gx30
31	24	300230	Гайка М12х1,25-6Н ГОСТ 5935-73
31	24		Шайбы ГОСТ 11371-78
31	25	310210	Шайба 12х2
31	4	310210	Шайба 12х2
31	21	310270	Шайба 16
31	28	310310	Шайба 20х4
31	28		ГОСТ 10450-78
31	5	310330	Шайба 20
31	5		Кольца ТУ17РСФСР 35-7755-84
31	17	500093	Кольцо СП26,5-19-3,5
31	15	50 0093-01	Кольцо СП29-18-3,5
31	15		ГОСТ 13941-86
31	8	580272	Кольцо С28
31	8		Подшипники ГОСТ 3635-78
31	9		Подшипник Ш15
31	30		Подшипник 941/20
31	30		ГОСТ 4060-78
31	18		Подшипник 942/20
31	29		Шплинт 3,2х25 ГОСТ 397-79
31	3	340350	Шпонка 5х7,5 ГОСТ 24071-80
