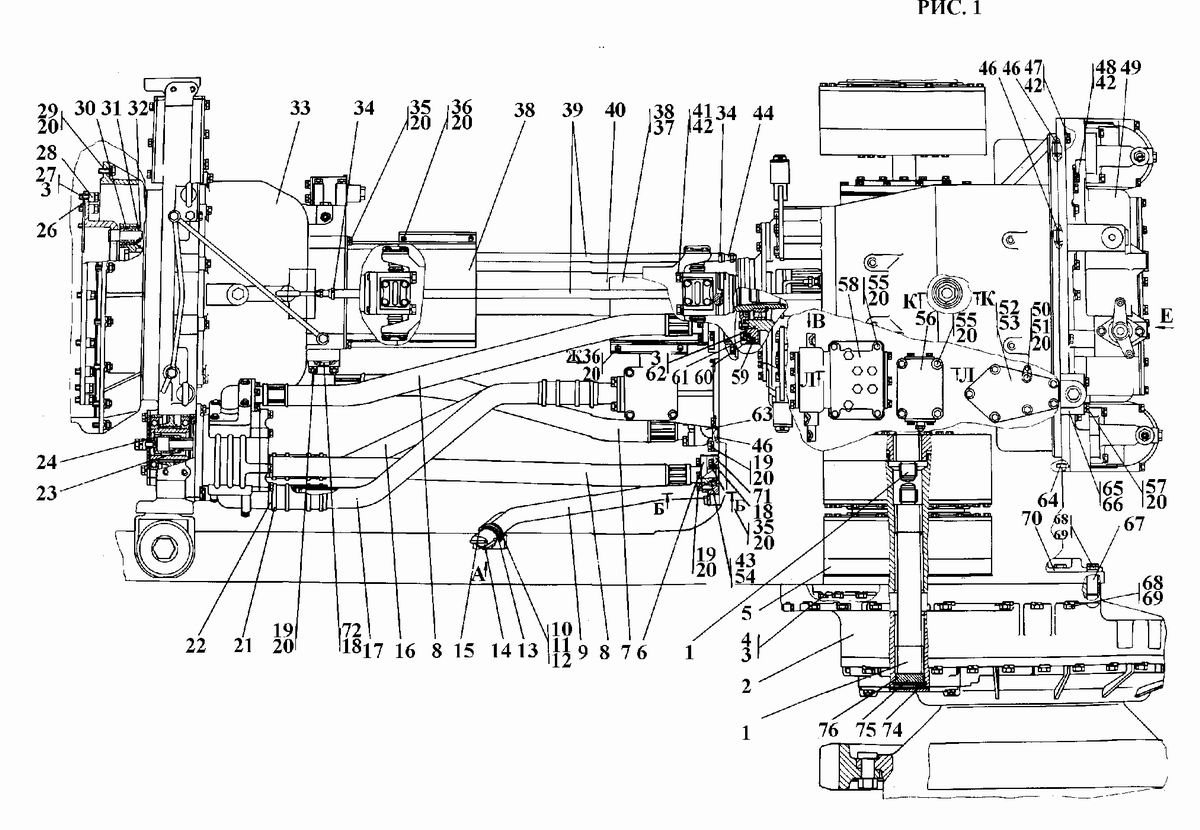

Установка трансмиссии

Рис.	Поз.	Обозначение	Наименование
32	1	3501-16-1-02СП3501-16-	Установка трансмиссии Установка трансмиссии
32	9	3501-16-101СП	Горловина
32	9	3501-16-101-20СП	Горловина
32	15	3501-16-102СП	Линейка
32	15	3501-16-102-20СП	Линейка
32	2	3501-19-12СП	Передача бортовая
32	2	3501-19-12-20СП	Передача бортовая
32	49	2501-12-18СП	Трансмиссия
32	49	2501-12-18-20СП	Трансмиссия
32	38	2501-12-113СП	Кожух
32	38	2501-12-113-20СП	Кожух
32	37	2501-12-114СП	Кожух
32	37	2501-12-114-20СП	Кожух
32	1	2501-12-135-01СП	Торсион
32	58	2501-15-31СП	Блок управления
32	58	2501-15-31-20СП	Блок управления
32	56	2501-15-22СП	Клапан
32	56	2501-15-22-20СП	Клапан
32	7	2501-15-121-04СП	Рукав
32	7	2501-15-121-04-20СП	Рукав
32	8	404-26-118-03СП	Рукав
32	8	404-26-118-03-20СП.	Рукав
32	14	2501-15-124СП	Пробка
32	14	2501-15-124-20СП	Пробка
32	5	2501-18-11СП	Фрикцион бортовой и
32	5		тормоз остановочный
32	33	2502-20-4СП	Установка редуктора
32	33		привода насосов
32	33	2502-20-4-20СП	Установка редуктора
32	33		привода насосов
32	26	404-20-103СП	Полумуфта
32	26	404-20-103-20СП	Полумуфта
32	40	2501-49-2-02СП	Передача карданная
32	40	2501-49-2-02-20СП	Передача карданная
32	66	2501-15-138СП	Клапан
32	66	2501-15-138-20СП	Клапан
32	44	403-16-109СП	Штуцер
32	44	403-16-109-20СП	Штуцер
32	17	2501-15-101-04	Труба
32	17	2501-15-101-04-20	Труба
32	16	2501-15-101-05	Труба
32	16	2501-15-101-05-20	Труба
32	70	3501-16-9	Планка
32	70	3501-16-9-20	Планка
32	60	2501-16-4	Кольцо
32	61	2501-16-5	Сектор
32	61	2501-16-5-20	Сектор
32	72	2501-12-154	Фланец
32	72	2501-12-154-20	Фланец
32	71	3501-16-28	Фланец
32	71	3501-16-28-20	Фланец
32	50	10.10.2501	Планка
32	50	2501-10-10-20	Планка
32	24	2501-15-103	Муфта
32	52	2501-15-105	Крышка
32	52	2501-15-105-20	Крышка
32	10	2501-15-107	Хомут
32	10	2501-15-107-20	Хомут
32	63	2501-15-121	Коллектор
32	63	2501-15-121-20	Коллектор
32	75	2501-19-63	Крышка
32	6	2501-26-83	Фланец
32	6	2501-26-83-20	Фланец
32	31	403-20-7	Шайба
32	31	403-20-7-20	Шайба
32	28	404-20-20	Втулка
32	4	28 5555-01	Болт
32	4	28 5555-01-20	Болт
32	64	325463	Штифт
32	30	400093	Втулка
32	59	400207	Кольцо
32	13	400324	Пластина
32	13	2501-12-170	Пластина
32	53	450155	Прокладка
32	53	45 0155-20	Прокладка
32	22	46 1501-04	Рукав
32	22	46 1501-04-20	Рукав
32	39	46 0601-36	Рукав
32	39	46 0601-36-20	Рукав
32	67	355580	Штифт
32	65	700-40-5336	Прокладка
32	65	700-40-5336-20	Прокладка
32	65		Болты ГОСТ 7795-70
32	55		Болт M12-6gx80
32	57	280388	Болт М12-6gх90
32	57	28 0388-20	Болт M12-6gx90
32	41	280575	Болт М16х1,5-6gх120
32	41	28 0575-20	Болт М16х1,5-6gх120
32	41		ГОСТ 7796-70
32	62	280230	Болт M10-6gx25
32	62	28 0230-20	Болт M10-6gx25
32	36		Болт М12х1,25-6gх25
32	35		Болт MI2-6gx30.88
32	19		Болт M12-6gx35
32	51		Болт M12-6gx40
32	47	280550	Болт М16х1,5-6gх50
32	47	28 0550-20	Болт М16х1,5-6gх50
32	48	280562	Болт М16х1,5-6gx75
32	48	28 0562-20	Болт М16х1,5-6gх75
32	68	280835	Болт M24x2-6gx75
32	68	28 0835-20	Болт М24х2-6gх75.
32	27	280359	Болт 3М12-6gх45
32	27	28 0359-20	Болт 3М12-6gх45
32	29	280361	Болт М12х1,25-6gх45
32	29	28 0361-20	Болт М12х1,25-6gх45
32	11		Гайка М8-7Н ГОСТ 5915-70
32	11		Гайка М8-7Н ГОСТ 5915-70
32	11		Шайбы ГОСТ 6402-70
32	20		Шайба 12
32	42		Шайба 16
32	69		Шайба 24Т
32	69		ГОСТ 6958-78
32	12	310140	Шайба 8
32	12	31 0140-20	Шайба 8
32	32		Шплинт 4х36 ГОСТ 397-79
32	54	440038	Кольцо
32	54		Кольца ГОСТ 9838-73/ГОСТ 18829-73
32	43		Кольцо 032-038-36-2-3
32	76		Кольцо 069-075-36-2-3
32	76		ГОСТ 9833-73/ТУ 38.005.204-84
32	46		Кольцо 042-050-46-2-ИРП1314-1
32	18		Кольцо 049-055-36-2-ИРП1314-1
32	18		ГОСТ 13940-86
32	23	580307	Кольцо С34 ГОСТ 13941-86
32	74	580676	Кольцо С80
32	3		Проволока 1,6-0-С ГОСТ 3282-74
32	21		Хомут стяжной червячный1070-У-02 ПО4.435.002ТУ
32	34		Хомут стяжной червячный1028-У-02 ПО4.435.002ТУ

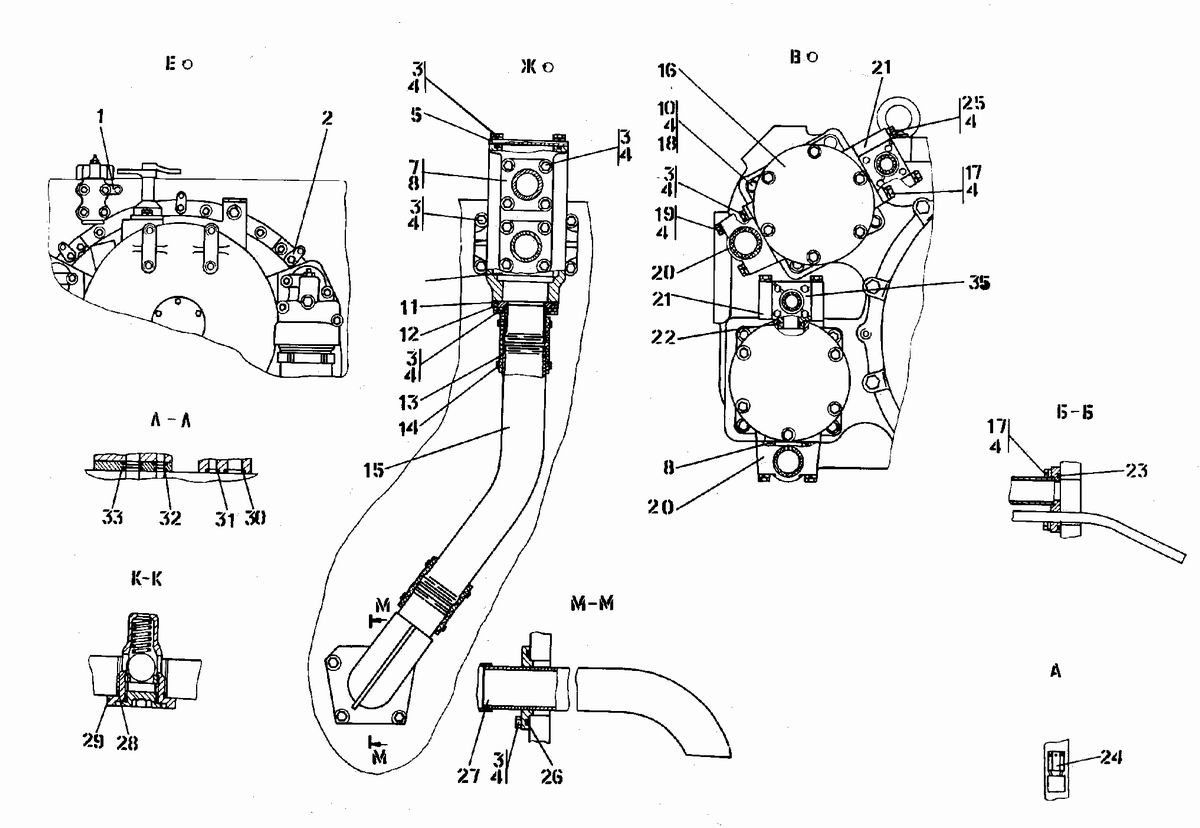

33	29	3501-16-103СП	Клапан
33	29	3501-16-103-20СП	Клапан
33	12	3501-16-104СП	Фланец
33	12	3501-16-104-20СП	Фланец
33	27	3501-16-105СП	Трубопровод
33	27	3501-16-105-20СП	Трубопровод
33	7	2501-15-119СП	Фланец
33	7	2501-15-119-20СП	Фланец
33	20	2501-15-120СП	Фланец
33	20	2501-15-120-20СП	Фланец
33	5	2501-16-103СП	Заборник
33	5	2501-16-103-20СП	Заборник
33	24	46-14-141СП	Сапун
33	24	46-14-141-20СП	Сапун
33	15	3501-16-11	Труба
33	15	3501-16-11-20	Труба
33	21	404-26-23	Фланец
33	21	404-26-23-20	Фланец
33	35	2501-26-83	Фланец
33	35	2501-26-83-20	Фланец
33	1	10.10.2501	Планка
33	1	2501-10-10-20	Планка
33	2	400-10-8	Планка
33	2	400-10-8-20	Планка
33	13	461701	Рукав
33	13	46 1701-20	Рукав
33	13		Болты ГОСТ 7795-70
33	19		Болт M12-6gx80
33	19		ГОСТ 7796-70
33	3		Болт М12-6gх30
33	17		Болт M12-6gx35
33	25	280388	Болт М12-6gх90
33	25	28 0388-20	Болт М12-6gх90
33	10	280359	Болт 3М12-6gх45
33	10	28 0359-20	Болт 3М12-6gх45
33	4		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
33	18	310210	Шайба 12х2 ГОСТ 11371-78
33	18	31 0210-20	Шайба 12х2 ГОСТ 11371-78
33	18		Кольца ГОСТ 9833-73/ГОСТ 18829-73
33	31		Кольцо 012-016-25-2-3
33	33		Кольцо 032-038-36-2-3
33	28		Кольцо 066-071-30-2-3
33	23		Кольцо 080-090-58-2-3
33	11		Кольцо 088-095-46-2-3
33	22		Кольцо 038-046-46-2-3
33	22		ГОСТ 9833-73/ТУ 38.005.204-84
33	32		Кольцо 022-026-25-2ИРП1314-1
33	30		Кольцо 042-050-46-2ИРП1314-1
33	8		Кольцо 060-070-58-2-ИРП1314-1
33	26		Кольцо 100-110-58-2-ИРП 1314-1
33	16		Насос НШ 100А-3
33	16		ОСТ 23.1.92-88
33	16		Насос НШ 100А-ЗТ
33	16		ОСТ 23.1.92-88
33	14		Хомут стяжной червячный 1085-У-02
33	14		ПО4.435.002ТУ
