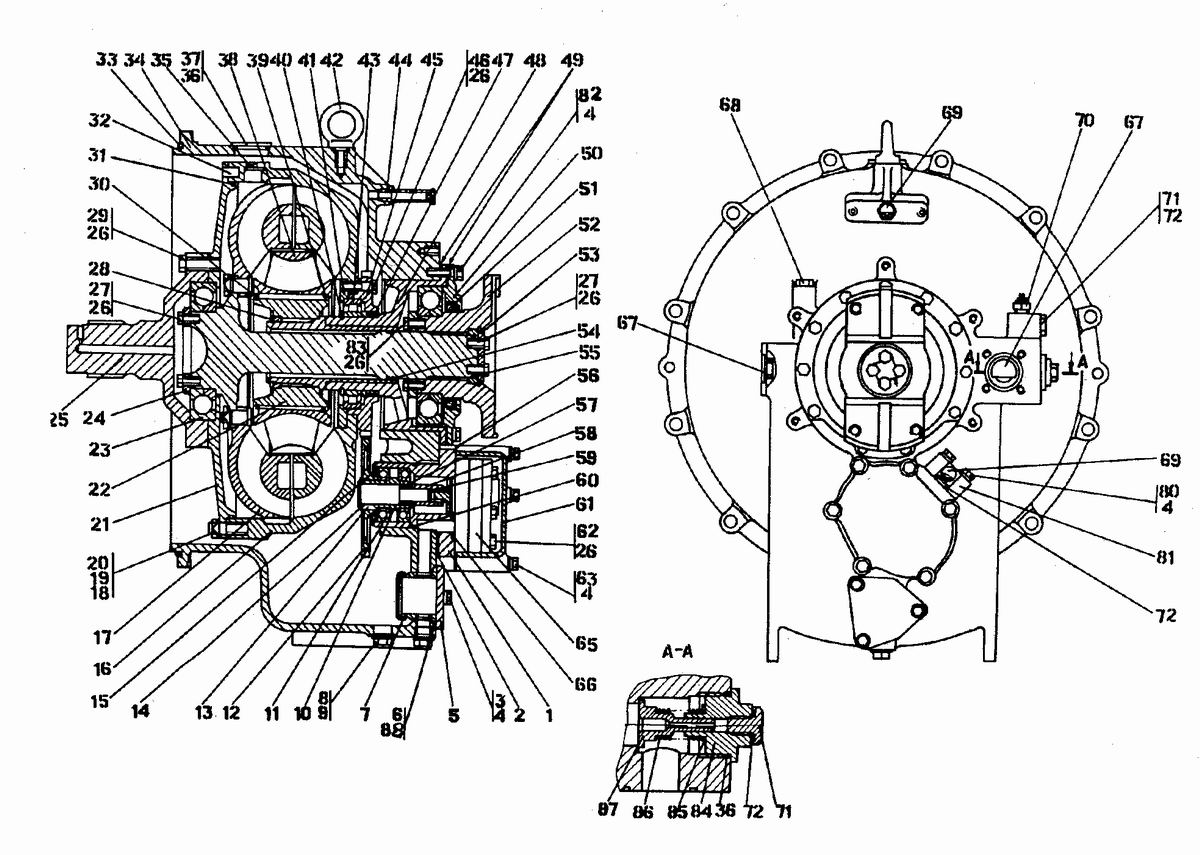

Гидротрансформатор

Рис.	Поз.	Обозначение	Наименование
34		2501-14-11СП	Гидротрансформатор
34		2501-14-11-10СП	Гидротрансформатор
34		2501-14-11-20СП	Гидротрансформатор
34	48	2501-14-100СП	Ось реактора
34	17	2501-14-102СП	Колесо турбинное
34	22	2501-14-103СП	Муфта
34	21	2501-14-104СП	Фланец
34	52	2501-14-108СП	Фланец
34	7	2501-14-109СП	Фильтр
34	81	2501-14-114СП	Угольник
34	44	403-16-109СП	Штуцер
34	25	404-14-106СП	Муфта (допускается замена на дет.2501-14-17)
34	34	2501-14-10	Корпус
34	34	2501-14-10-20	Корпус
34	25	2501-14-17	Муфта
34	50	2501-14-18	Крышка
34	53	2501-14-19	Крышка
34	41	2501-14-20	Крышка
34	24	2501-14-21	Крышка
34	10	2501-14-24	Валик
34	58	2501-14-25	Муфта
34	1	2501-14-26	Стакан
34	35	2501-14-28	Пробка
34	45	2501-14-34	Шестерня
34	12	2501-14-35	Шестерня
34	5	2501-14-38	Крышка
34	87	2501-14-58	Втулка
34	84	2501-14-59	Пробка
34	38	25-14-86	Колесо реактора
34	39	2501-14-144	Кольцо
34	16	2501-14-56	Колесо насосное
34	61	46-14-197	Крышка
34	61	46-14-197-20	Крышка
34	85	47-59-205	Кольцо
34	32	32355	Штифт
34	71	375330	Пробка
34	71	37 5330-20	Пробка
34	8	375625	Пробка
34	8	37 5625-20	Пробка
34	86	38327	Пружина
34	33	400215	Кольцо
34	33	40 0215-20	Кольцо
34	67	440006	Пробка
34	54	2501-12-181-18	Кольцо уплотнительное
34	47	2501-12-181-23	Кольцо уплотнительное
34	69	440093	Пробка
34	2	450111	Прокладка
34	2	45 0111-20	Прокладка
34	56	450112	Прокладка
34	56	45 0112-20	Прокладка
34	20	700-29-2375	Шпилька
34	83	285330	Болт
34	83	28 5330-20	Болт
34	19	700-31-2468	Пластина стопорная
34	68	700-37-2077	Пробка
34	37	700-37-2140	Пробка
34	37	700-37-2140-20	Пробка
34	49	700-40-4875	Прокладка
34	49	700-40-4875-20	Прокладка
34	49		Болты ГОСТ 7795-70
34	80	280370	Болт М12х1,25-6gх55
34	80	28 0370-20	Болт М12х1,25-6gх55
34	80		ГОСТ 7796-70
34	82		Болт М12-6gх40
34	27	280339	Болт 3М12-6gх30
34	27	28 0339-20	Болт 3М12-6gх30
34	3		Болт М12-6gх30
34	63	280393	Болт 3M12-6gх130
34	63	28 0393-20	Болт 3М12-6gх130
34	46	280359	Болт 3М12-6gх45
34	46	28 0359-20	Болт 3М12-6gх45
34	62	280379	Болт 3M12-6gx65
34	62	28 0379-20	Болт 3М12-6gх65
34	29	280545	Болт 3М16х1,5-6gх45
34	29	28 0545-20	Болт 3М16х1,5-6gх45
34	18	300270	Гайка M16x1,5-6H ГОСТ 15521-70
34	18	30 0270-20	Гайка М16х1,5-6Н ГОСТ 15521-70
34	42	280590	Рым-болт М16 ГОСТ 4751-73
34	42	28 0590-20	Рым-болт 16 ГОСТ 4751-73
34	4		Шайба 12
34	13	340450	Шпонка 6х9 ГОСТ 14071-80
34	72		Кольцо 018-022-25-2-51-1668 ГОСТ 9833-73/
34	72		ТУ 38.005.204-84
34	72		Кольца ГОСТ 18829-73/ТУ 38.005.204-73
34	9		Кольцо 016-020-25-2-3-51-1668
34	66		Кольцо 030-035-30-2-ИРП1314-1
34	36		Кольцо 045-050-30-2-3-51-1668
34	55		Кольцо 049-055-36-2-51-1668
34	6		Кольцо 075-081-36-2-ИРП1314-1
34	60		Кольцо 088-095-46-2-3-51-1668
34	60		ГОСТ 18829-73
34	88		Кольцо 075-081-36-2-3
34	88		(допускается замена на поз.6)
34	31		Кольцо 480-490-58-2-3
34	31		ГОСТ 13940-86
34	57	580270	Кольцо С28
34	14	580404	Кольцо С40
34	28	580705	Кольцо С90
34	40	700-58-2356	Кольцо С105
34	30	580855	Кольцо С155
34	59	580160	Кольцо С16
34	15	580676	Кольцо С80
34	51		Манжета 2.2-125х155-3 ГОСТ 8752-79
34	51		ОСТ 38.05.146-78
34	43		Подшипник 6-32121Л1 ГОСТ 8328-75
34	11		Подшипник 208А ГОСТ 8338-75
34	23		Подшипник 176222Л ГОСТ 8995-75
34	75		Пломба 10/6,5
34	75		ОСТ 32.68-84
34	70		Датчик ТМ I00-BТУ 37.003.800-77
34	70		Датчик ТМ 100-ВТ
34	70		ТУ 37.003.800-77
34	65		Насос НМШ 25
34	65		ТУ 23.1.18-87
34	65		Насос НМШ 25Т
34	65		ТУ 23.1.18-87
34	26		Проволока 0,6-0-СГОСТ 3282-74
34	78		Проволока 0,6-0-4 ГОСТ 3282-74
