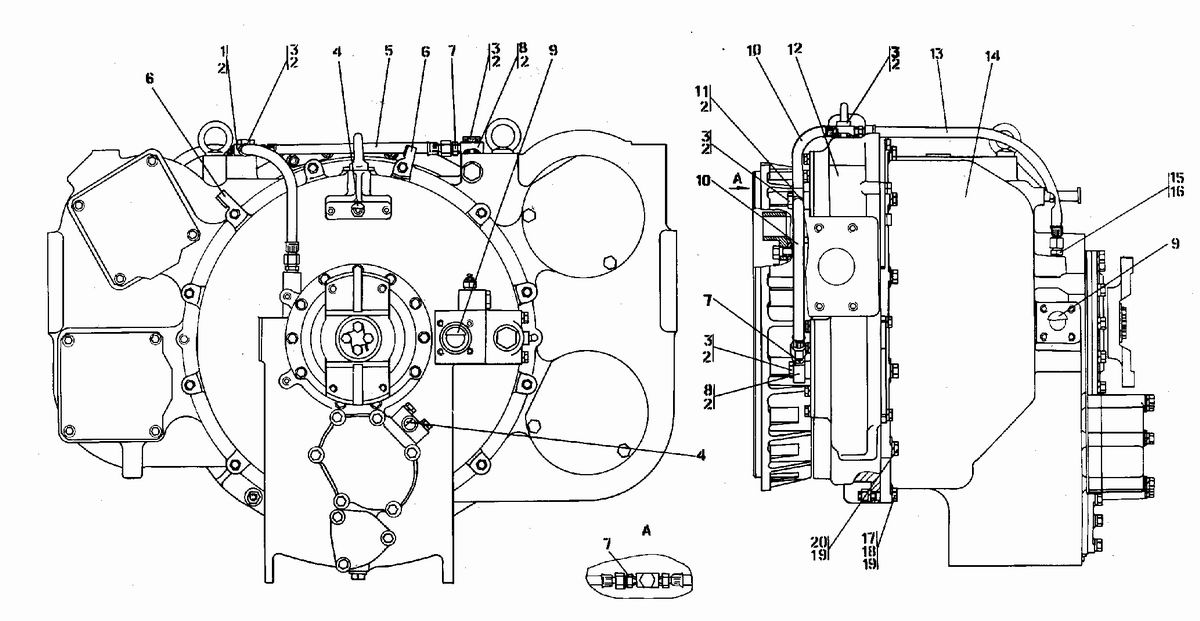

Установка редуктора привода насосов

Главная » T-3501 » Установка редуктора привода насосов

Рис.Поз.ОбозначениеНаименование
372502-20-4СПУстановка редуктора
37привода насосов
372502-20-4-10СПУстановка редуктора
37привода насосов
372502-20-4-20СПУстановка редуктора
37привода насосов
37122502-20-12СПРедуктор привода насосов
37122502-20-12-20СПРедуктор привода насосов
37142501-14-11СПГидротрансформатор
37142501-14-11-20СПГидротрансформатор
37102501-20-113СПРукав
37102501-20-113-20СПРукав
3752501-20-113-01СПРукав
3752501-20-11З-01-20СПРукав
37132501-20-113-02СПРукав
37132501-20-113-02-20СПРукав
3732501-20-8Болт зажимной
3732501-20-8-20Болт зажимной
3712501-20-57Угольник
3782501-20-58Угольник
37112501-20-58-01Угольник
3772501-20-59Штуцер
3772501-20-59-20Штуцер
376404-10-1Угольник
376401-10-1-20Угольник
371546-18-65Штуцер
379440006Пробка
374440093Пробка
3717Болт М16х1,5-6gх60 ГОСТ 7795-70
3717Болт М16х1,5-6gх60 ГОСТ 7795-70
3720Болт М16-6gх45 ГОСТ 7796-70
3720Болт М16-6gх45 ГОСТ 7796-70
3718305250Гайка М16х1,5-6H ГОСТ 5915-70
371830 5250-20Гайка М18х1,5-6Н ГОСТ 5915-70
3719Шайба 16 ГОСТ 6402-70
3719Шайба 16 ГОСТ 6402-70
372Кольцо 018-022-25-51-1668 ГОСТ 9833-73/
372ТУ 38.005.204-84
3716Кольцо 12х16 ГОСТ 4152-62
