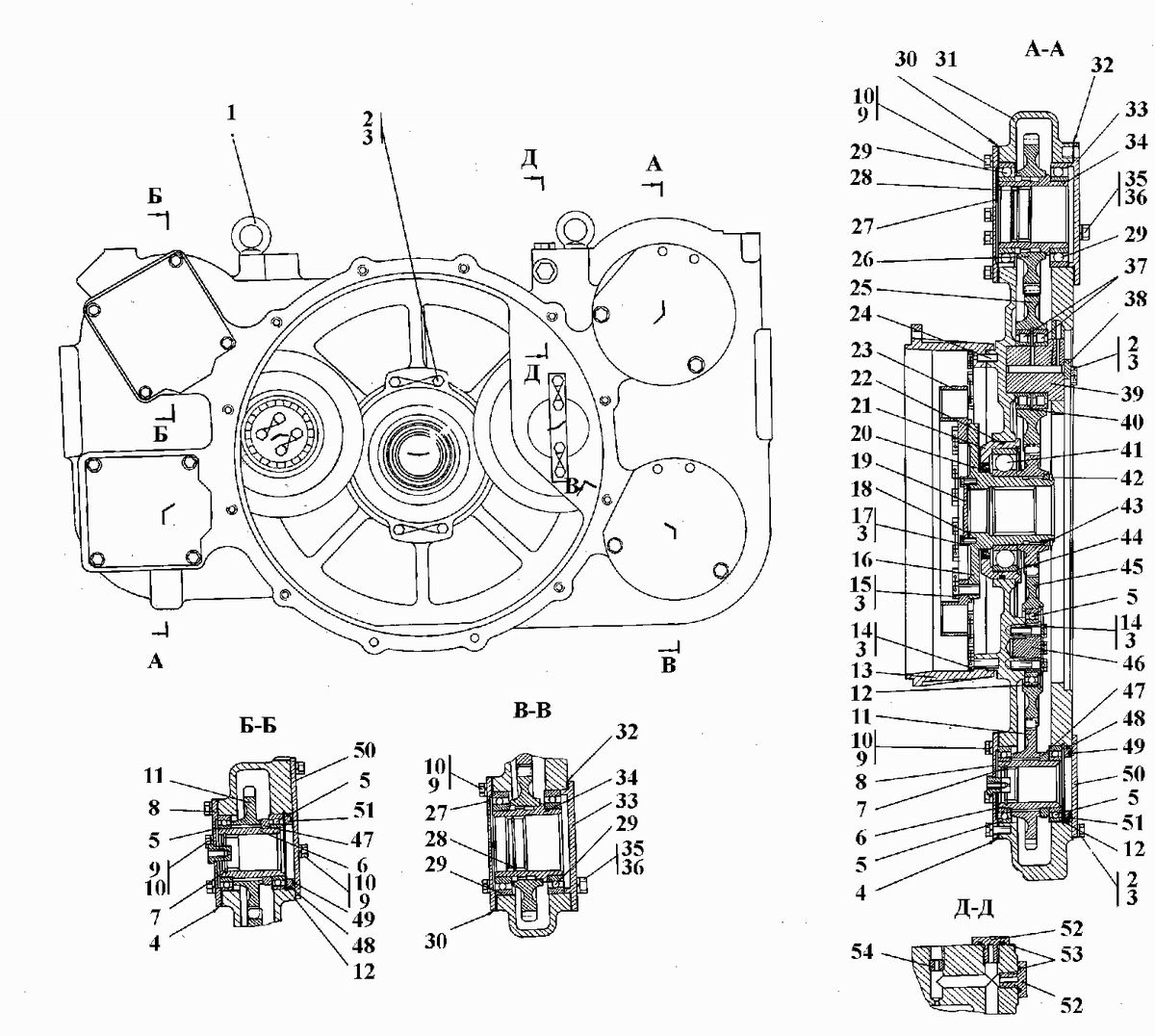

Редуктор привода насосов

Рис.	Поз.	Обозначение	Наименование
38		2502-20-12СП	Редуктор привода насосов
38		2502-20-12-20СП	Редуктор
38	26	2501-20-103СП	Шестерня
38	43	2501-20-104СП	Шестерня
38	8	2501-20-108СП	Крышка
38	8	2501-20-108-20СП	Крышка
38	25	2501-20-17	Шестерня
38	34	2501-20-20	Ступица
38	38	2501-20-29	Планка
38	27	2501-20-32	Крышка
38	27	2501-20-32-20	Крышка
38	50	2501-20-33	Крышка
38	50	2501-20-33-20	Крышка
38	16	2501-20-42	Ступица
38	46	2501-20-47	Опора
38	6	2501-20-49	Ступица
38	47	2501-20-50	Втулка
38	51	2501-20-51	Втулка
38	19	2501-20-52	Крышка
38	19	2501-20-52-20	Крышка
38	21	2501-20-53	Стакан
38	31	2501-20-54	Корпус
38	31	2501-20-54-20	Корпус
38	45	2501-20-55	Шестерня
38	11	2501-20-56	Шестерня
38	23	2502-20-1	Полумуфта
38	39	404-20-7	Ось
38	33	404-20-8	Крышка
38	33	404-20-8-20	Крышка
38	54	404-20-10	Дроссель
38	13	404-20-14	Проставка
38	13	404-20-14-20	Проставка
38	30	450103	Прокладка
38	30	45 0103-20	Прокладка
38	4	450104	Прокладка
38	4	45 0104-20	Прокладка
38	32	500132	Прокладка
38	17	285120	Болт
38	17	28 5120-20	Болт
38	2	285330	Болт
38	2	28 5330-20	Болт
38	15	285535	Болт
38	15	28 5535-20	Болт
38	24	325385	Штифт
38	52	375330	Пробка
38	52	37 5330-20	Пробка
38	52		Болты ГОСТ 7796-70
38	10		Болт M12-6gx25
38	14	280359	Болт 3MI2-6gx45
38	14	28 0359-20	Болт 3М12-6gх45
38	35	280515	Болт М16х1,5-6gх25
38	35	28 0515-20	Болт М16х1,5-6gх25
38	1	280590	Рым-болт М16.05 ГОСТ 4751-73
38	1	28 0590-20	Рым-болт М16.029 ГОСТ 4751-73
38	1		Шайбы ГОСТ 6402-70
38	9		Шайба 12
38	36		Шайба 16
38	36		Кольца ГОСТ 18829-73/ТУ 38.005.204-84
38	53		Кольцо 018-022-25-51-1668
38	18		Кольцо 075-081-36-2-ИРП-1314-1
38	49		Кольцо 100-110-58-2-ИРП1314-1
38	49		ГОСТ 18829-73
38	48		Кольцо 115-125-58-2-3
38	48		ГОСТ 18829-73/ ГОСТ 18829-73
38	22		Кольцо 205-215-46-2-3
38	22		ГОСТ 13941-86
38	7	700-58-2462	Кольцо С58
38	28	580680	Кольцо С85
38	42	580760	Кольцо С100
38	12	580818	Кольцо С125
38	40	580821	Кольцо С130
38	44	580910	Кольцо С200
38	20		Манжета 2.2-125х155-3 ГОСТ 8752-79/
38	20		ОСТ 38.05146-78
38	20		Подшипники ГОСТ 8328-75
38	37		Подшипник 42215КМ
38	37		или
38	37		Подшипник 42215Е
38	5		Подшипник 116А
38	29		Подшипник 122
38	29		или
38	29		Подшипник 6022
38	41		Подшипник 222А
38	3		Проволока 1,6-0-С ГОСТ 3282-74
