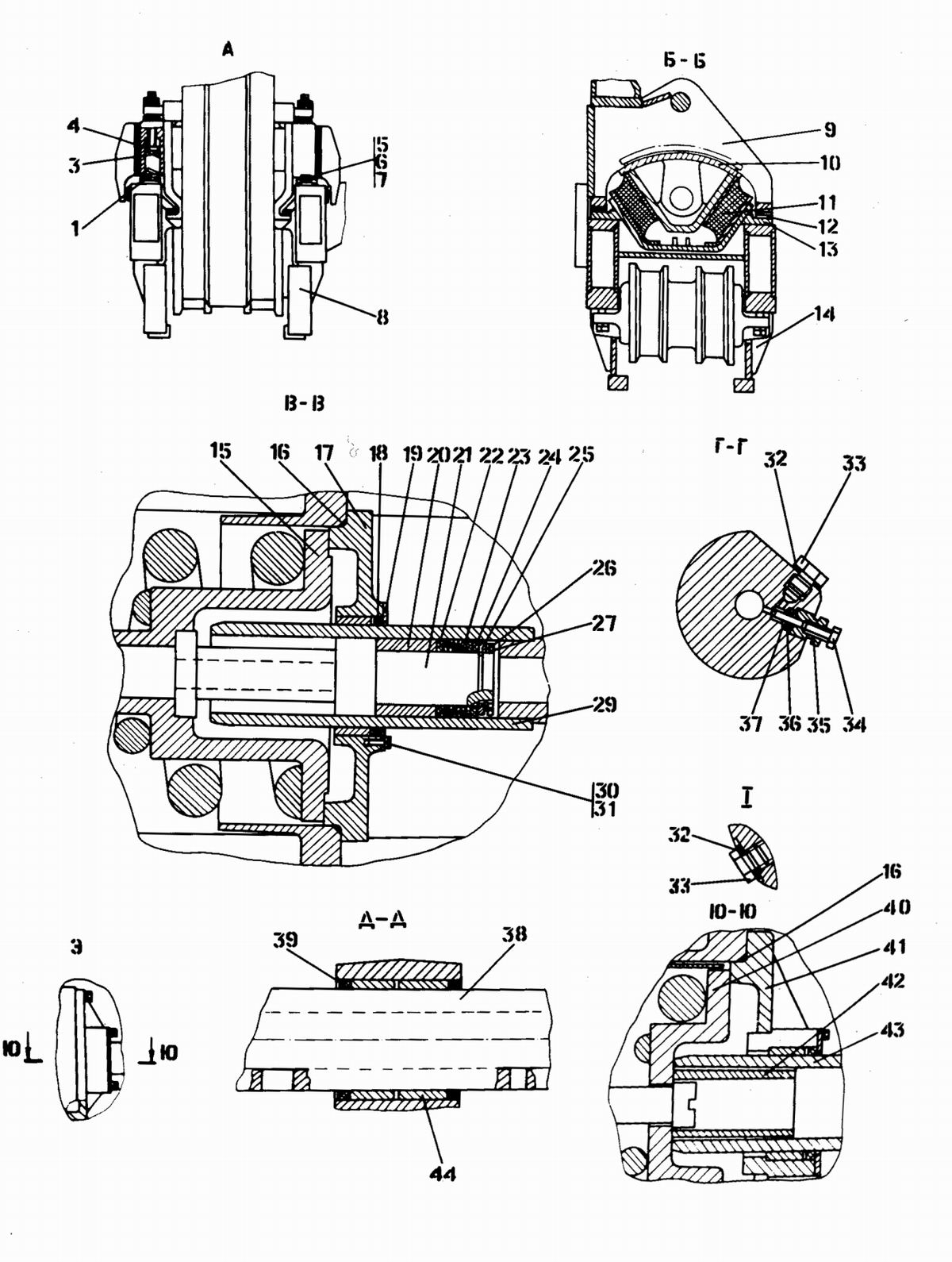

Тележка

Рис.	Поз.	Обозначение	Наименование
39		3501-21-2СП*	Тележка
39		3501-21-2-20СП	Тележка
39		3501-21-3СП**	Тележка
39		3501-21-3-20СП	Тележка
39	24	3501-21-11СП**	Рама тележки
39	24	3501-21-11-20СП	Рама тележки
39	24	3501-21-12СП*	Рама тележки
39	24	3501-21-12-20СП	Рама тележки
39	32	3501-21-25СП**	Кожух
39	32	3501-21-25-20СП	Кожух
39	32	3501-21-25-01СП*	Кожух
39	32	3501-21-25-01-20СП	Кожух
39	27	3501-21-26СП**	Кожух
39	27	3501-21-26-20СП	Кожух
39	27	3501-21-26-01СП	Кожух
39	27	3501-21-26-01-20СП	Кожух
39	7	3501-21-27-01СП	Щиток
39	7	3501-21-27-01-20СП	Щиток
39	18	3501-21-43СП	Отбойник
39	18	3501-21-43-20СП	Отбойник
39	38	3501-21-44-01СП	Отбойник
39	38	3501-21-44-01-20СП	Отбойник
39	23	403-21-15СП	Каток поддерживающий
39	23	403-21-15-20СП	Каток поддерживающий
39	6	403-21-120СП	Каток опорный
39	6	403-21-120-20СП	Каток опорный
39	10	403-21-120-01СП	Каток опорный
39	10	403-21-120-01-20СП	Каток опорный
39	37	403-21-129СП**	Колесо натяжное
39	37	403-21-129-20СП	Колесо натяжное
39	37	403-21-129-01СП*	Колесо натяжное
39	37	403-21-129-01-20СП	Колесо натяжное
39	34	3501-21-42	Опора
39	34	3501-21-42-20	Опора
39	15	3501-21-77	Накладка
39	1	58-21-149	Отбойник
39	1	58-21-149-20	Отбойник
39	33	400-21-121	Эксцентрик
39	35	400-21-122	Пластина
39	9	403-21-71	Стяжка
39	9	403-21-71-20	Стяжка
39	8	403-21-72	Втулка
39	8	403-21-72-20	Втулка
39	21	403-21-95	Крышка
39	21	403-21-95-20	Крышка
39	4	403-21-226	Накладка
39	13	315394	Шайба
39	13	31 5394-20	Шайба
39	22	450084	Прокладка
39	22	45 0084-20	Прокладка
39	25	700-40-5068	Пробка
39	25		Болты ГОСТ 7796-70
39	19		Болт М12ґ1,25-6gґ30
39	19		Болт М12ґ1,25-6gґ30
39	28	280712	Болт М20-6gґ30
39	28	28 0712-20	Болт М20-6gґ30
39	17	280725	Болт М20ґ1,5-6gґ50
39	17	28 0725-20	Болт М20ґ1,5-6gґ50
39	2	280815	Болт М24ґ2-6gґ50
39	2	28 0815-20	Болт М24ґ2-6gґ50
39	26	280830	Болт М24ґ2-6gґ70
39	26	28 0830-20	Болт М24ґ2-6gґ70
39	5	280895	Болт М24ґ2-6gґ200
39	5	28 0895-20	Болт М24ґ2-6gґ200
39	36	280945	Болт М30ґ2-6gґ100
39	36	28 0945-20	Болт М30ґ2-6gґ100
39	30	280960	Болт М30ґ30-6gґ130
39	30	28 0960-20	Болт М30ґ30-6gґ130
39	14	281899	Болт М27-6gґ110
39	14	28 1899-20	Болт М27-6gґ110
39	14		ГайкиГОСТ 15521-70
39	11	30 0350-01	Гайка М24ґ2-6Н
39	11	30 0350-01-20	Гайка М24ґ2-6Н
39	11		Шайбы ГОСТ 6402-70
39	20		Шайба 12
39	20		Шайба 12
39	16	310310	Шайба 20ґ4
39	16	31 0310-20	Шайба 20ґ4
39	3		Шайба 24Т
39	3		Шайба 24Т
39	31	310415	Шайба 30
39	31	31 0415-20	Шайба 30
39	31		ГОСТ 11371-75
39	12	310350	Шайба 24
39	12	31 0350-20	Шайба 24
40	9	3501-21-17СП	Кронштейн
40	9	3501-21-17-20СП	Кронштейн
40	29	3501-21-23СП	Шток
40	29	3501-21-23-20СП	Шток
40	43	3501-21-23-01СП	Шток
40	43	3501-21-23-01-20СП	Шток
40	14	3501-21-27СП	Щиток
40	14	3501-21-27-20СП	Щиток
40	41	3501-21-35СП	Крышка
40	41	3501-21-35-20СП	Крышка
40	40	3501-21-40СП	Механизм сдавания (применяется с поз.41,42,43 допускается за
40	40	3501-21-40-20СП	То же
40	20	46-21-203СП	Втулка
40	11	400-21-213СП	Амортизатор
40	13	403-21-33СП	Короб
40	13	403-21-33-20СП	Короб
40	17	403-21-46СП	Крышка
40	17	403-21-46-20СП	Крышка
40	15	403-21-47СП	Механизм сдавания (применяется с поз.47,29 допускается замен
40	15	403-21-47-20СП	То же
40	18	403-21-66СП	Манжета
40	39	403-21-67СП	Манжета
40	10	403-21-77СП	Опора подвижная
40	10	403-21-77-20СП	Опора подвижная
40	1	403-21-89СП	Планка
40	35	46-21-717	Пробка
40	35	46-21-717-20	Пробка
40	37	46-21-718	Обойма
40	34	46-21-756	Игла
40	34	46-21-756-20	Игла
40	38	47-21-2	Ось
40	44	3501-21-57	Втулка
40	8	58-21-150	Отбойник
40	8	58-21-150-20	Отбойник
40	42	3501-21-64	Втулка
40	21	403-21-54	Поршень
40	19	403-21-62	Крышка
40	19	403-21-62-20	Крышка
40	12	404-21-99	Прокладка
40	27	403-21-124	Гайка
40	26	403-21-125	Кольцо стопорное
40	4	403-21-137	Круг
40	32	700-40-260-11	Прокладка
40	25	700-58-2080	Кольцо
40	33	375515	Пробка
40	33	37 5515-20	Пробка
40	3	38 5760-01	Пружина
40	3	38 5760-20	Пружина
40	3		Болты ГОСТ 7796-70
40	30		Болт М8-6gґ25
40	30		Болт М8-6gґ25
40	5	280815	Болт М24ґ2-6gґ50
40	5	28 0815-20	Болт М24ґ2-6gґ50
40	5		Шайбы ГОСТ 6402-70
40	31		Шайба 8Т
40	6		Шайба 24Т
40	7	310350	Шайба 24
40	7	31 0350-20	Шайба 24
40	16		Кольцо 370-380-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
40	16		Кольца ГОСТ 22704-77/ГОСТ 15152-69
40	24		КО 70ґ95
40	24		КО 70ґ95
40	22		КН 70ґ95
40	22		КН 70ґ95
40	23		М 70ґ95
40	23		М 70ґ95
40	36	500192	Кольцо СТ 13-5-7,5 ГОСТ 288-72
