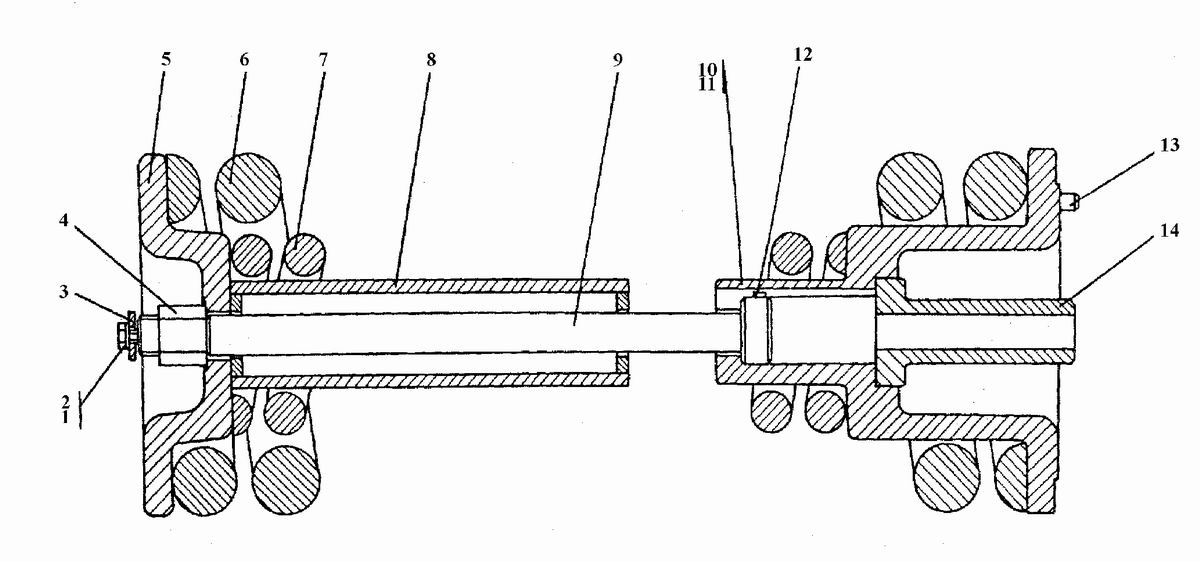

Механизм сдавания

Рис.	Поз.	Обозначение	Наименование
42		403-21-47СП	Механизм сдавания
42		403-21-47-10СП	Механизм сдавания
42		403-21-47-20СП	Механизм сдавания
42	8	403-21-43СП	Труба
42	8	403-21-43-20СП	Труба
42	11	403-21-78СП	Фланец (допускается замена на поз.10)
42	11	403-21-78-20СП	Фланец (допускается замена на поз.10)
42	5	403-21-50	Фланец
42	5	403-21-50-20	Фланец
42	10	403-21-51	Фланец (допускается замена на поз.11)
42	10	403-21-51-20	Фланец (допускается замена на поз.11)
42	9	403-21-52	Стяжка
42	9	403-21-52-20	Стяжка
42	14	403-21-55	Упор
42	14	403-21-55-20	Упор
42	6	403-21-132	Пружина
42	7	401-21-133	Пружина
42	3	315256	Шайба
42	3	31 5256-20	Шайба
42	12	325460	Штифт
42	13	325480	Штифт
42	13		Болты ГОСТ 7796-70
42	2		Болт М16ґ1,5-6gґ35
42	2		Болт М16ґ1,5-6gґ35
42	2		Гайки ГОСТ 15523-70
42	4	305465	Гайка М42ґ3.6Н
42	4	30 5465-20	Гайка М42ґ3.6Н
42	4		Шайбы ГОСТ 11371-78
42	1	310270	Шайба 16
42	1	31 0270-20	Шайба 16
