Установка топливного бака

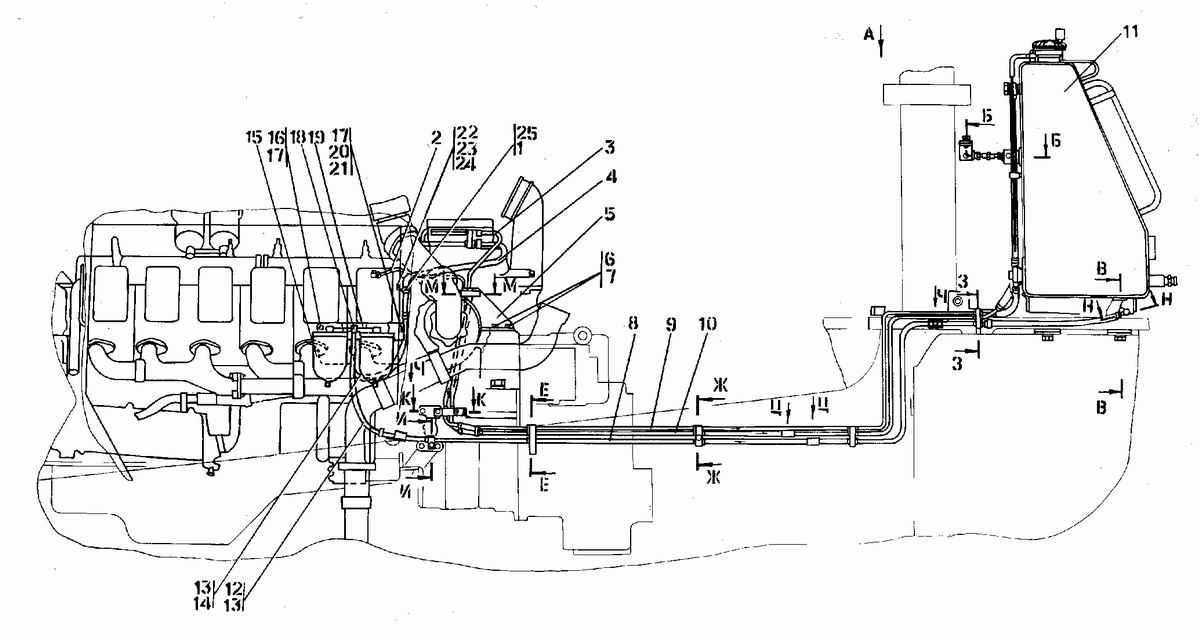

Рис.	Поз.	Обозначение	Наименование
48		3502-25-1СП	Установка топливного бака
48		3502-25-1-20СП	Установка топливного бака
48	8	3502-25-22СП	Трубопровод
48	8	3502-25-22-20СП	Трубопровод
48	10	3502-25-23СП	Трубопровод
48	10	3502-25-23-20СП	Трубопровод
48	9	3502-25-24СП	Трубопровод
48	9	3502-25-24-20СП	Трубопровод
48	3	3502-25-26СП	Трубопровод
48	3	3502-25-26-20СП	Трубопровод
48	2	3502-25-27СП	Трубопровод
48	2	3502-25-27-20СП	Трубопровод
48	4	3502-25-28СП	Трубопровод
48	4	3502-25-28-20СП	Трубопровод
48	18	3502-25-29СП	Трубопровод
48	18	3502-25-29-20СП	Трубопровод
48	11	3501-25-5-01СП	Бак топливный
48	11	3501-25-5-01-10СП	Бак топливный
48	11	3501-25-5-01-20СП	Бак топливный
48	12	404-26-213-01СП	Рукав Ж12
48	12	404-26-213-01-20СП	Рукав Ж12
48	14	404-26-213-24СП	Рукав Ж12
48	14	404-26-213-24-20СП	Рукав Ж12
48	5	2502-25-1	Кронштейн
48	5	2502-25-1-20	Кронштейн
48	19	3502-25-42	Кронштейн
48	19	3502-25-42-20	Кронштейн
48	25	700-40-6684-05	Прокладка
48	1	700-41-2866	Хомутик
48	1		Болты ГОСТ 7796-70
48	22		Болт М8-6gґ20
48	6		Болт М12-6gґ20
48	16		Болт М12ґ1,25-6gґ25
48	20	280348	Болт М12ґ1,25-6gґ35
48	20	28 0348-20	Болт М12ґ1,25-6gґ35
48	20		Гайки ГОСТ 9515-70
48	23		Гайка М8-7Н
48	23		Шайбы ГОСТ 6402-70
48	24		Шайба 8Т
48	17		Шайба 12
48	21	310230	Шайба 12
48	21	31 0230-20	Шайба 12
48	13		Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
48	15		Фильтр грубой очистки топлива

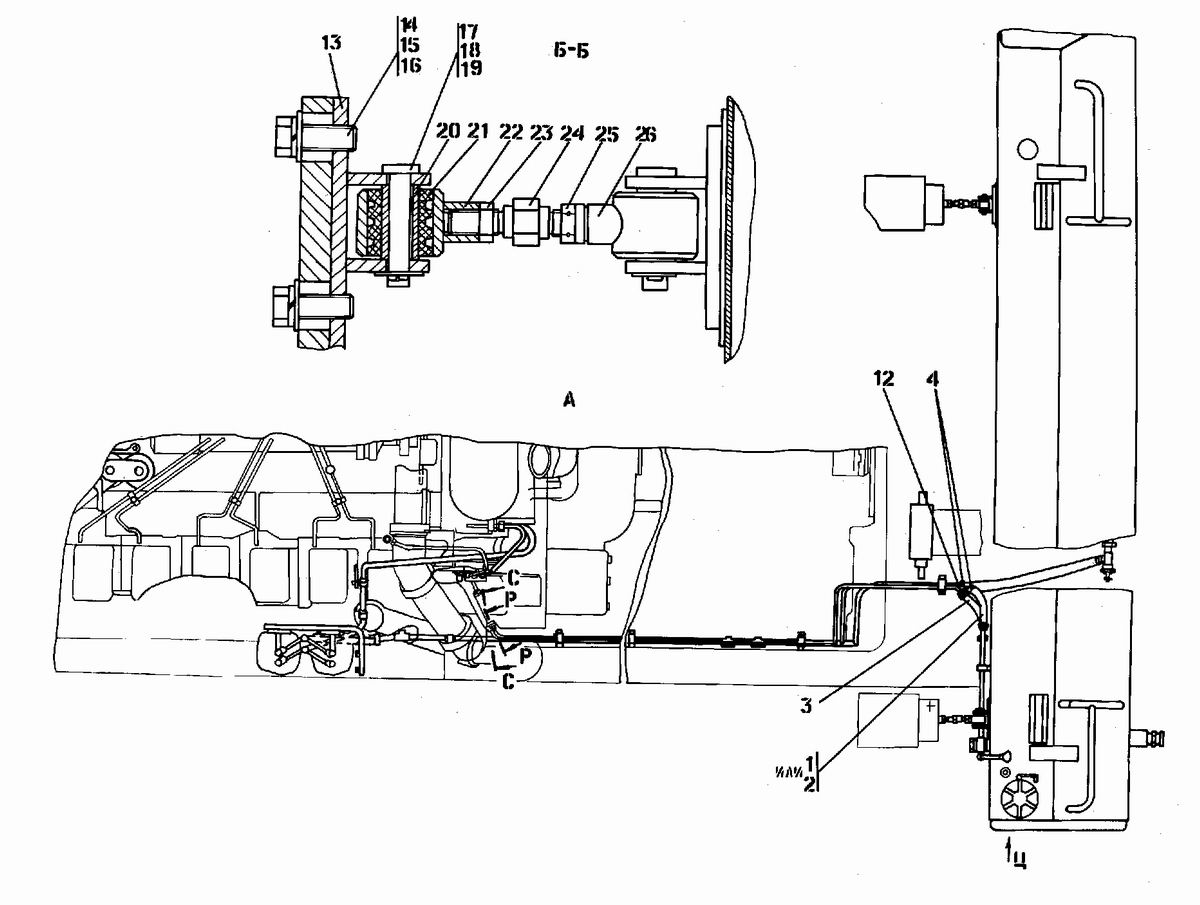

49	24	3501-25-53СП	Стяжка
49	24	3501-25-53-20СП	Стяжка
49	22	2501-25-33СП	Втулка
49	22	2501-25-33-20СП	Втулка
49	26	2501-25-33-01СП	Втулка
49	26	2501-25-33-01-20СП	Втулка
49	13	2501-25-38-01СП	Кронштейн
49	13	2501-25-38-01-20СП	Кронштейн
49	20	2501-25-108	Втулка
49	20	2501-25-108-20	Втулка
49	21	400093	Втулка
49	3	46 0401-08	Рукав
49	3	46 0401-08-20	Рукав
49	1	46 0601-12	Рукав (допускается замена на дет.поз.2)
49	1	46 0601-12-20	Рукав (допускается замена на дет.поз.2)
49	2	47 0701-12	Рукав (допускается замена на дет.поз.1)
49	2	47 0701-12-20	Рукав (допускается замена на дет.поз.1)
49	2		Болты ГОСТ 7796-70
49	14	280535	Болт М16ґ1,5-6gґ38
49	14	28 0535-20	Болт М16ґ1,5-6gґ38
49	14		Гайки ГОСТ 5915-70
49	23		Гайка М16ґ1,5-6Н
49	25	300265	Гайка М16ґ1,5-LН-6Н
49	25	30 0265-20	Гайка М16ґ1,5-LН-6Н
49	17	470570	Ось 66-f9ґ75.40Х.2. 28…35 Ц9хр ГОСТ 9650-80
49	17		Шайбы ГОСТ 6402-70
49	15		Шайба 16
49	15		ГОСТ 10450-78
49	18	310280	Шайба 16ґ1
49	18	31 0280-20	Шайба 16ґ1
49	18		ГОСТ 11371-78
49	16	310270	Шайба 16
49	16	31 0270-20	Шайба 16
49	12		Хомут стяжной червячный 11018-У-01 ПО4.435.141ТУ
49	4		Хомут стяжной червячный 1028-У-02 ПО4.435.002ТУ
49	19		Шплинт 4ґ40.019 ГОСТ 397-79

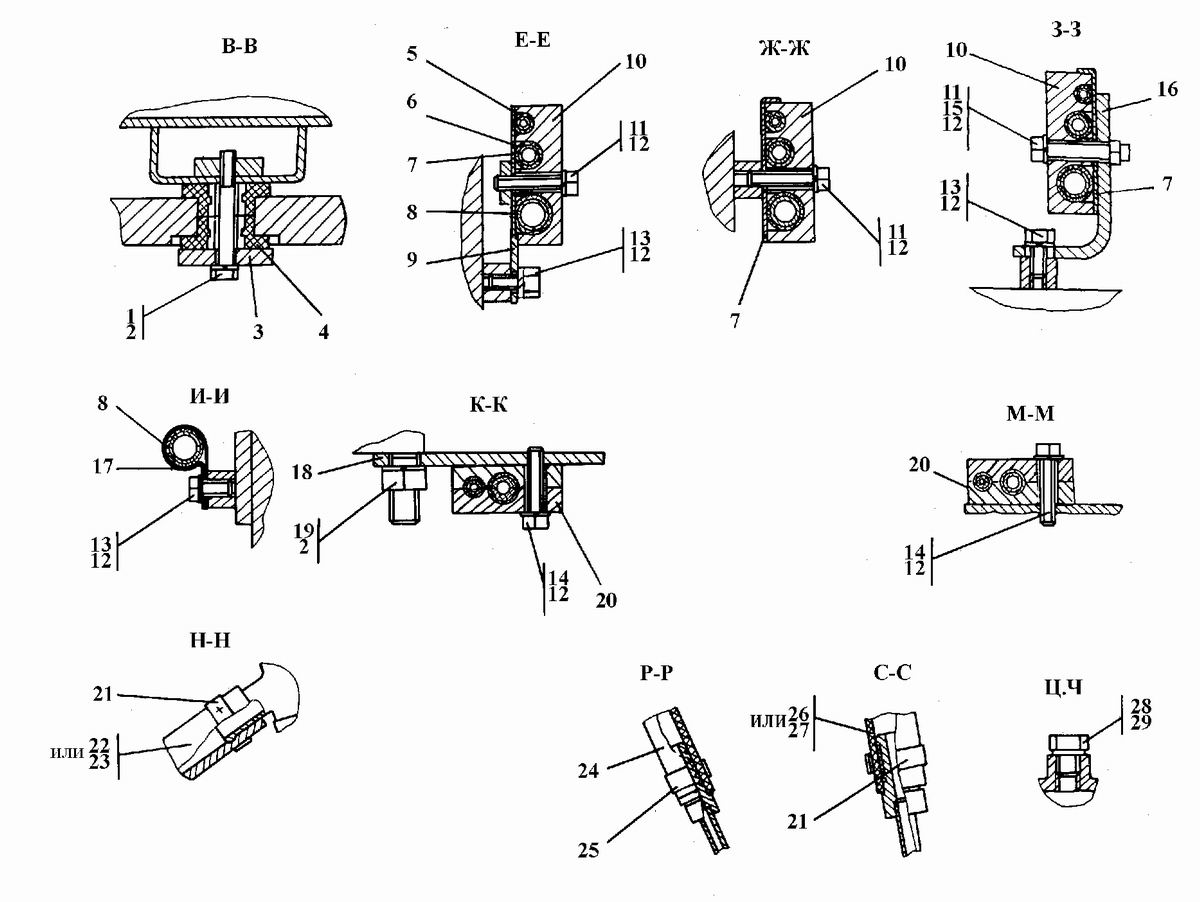

50	4	2501-25-37СП	Амортизатор
50	9	ТТ2501-25-36-20СП	Кронштейн
50	9	ТТ2501-25-36-20-20СП	Кронштейн
50	9		или
50	9	3501-25-76	Кронштейн
50	9	3501-25-76-20	Кронштейн
50	20	2501-25-33	Хомут
50	20	2501-25-33-20	Хомут
50	16	2501-25-132	Уголок
50	16	2501-25-132-20	Уголок
50	10	2502-25-2	Хомут
50	7	2502-25-3	Накладка
50	3	2501-26-341	Шайба
50	18	3502-25-25	Кронштейн
50	18	3502-25-25-20	Кронштейн
50	24	46 0401-02	Рукав
50	24	46 0401-02-20	Рукав
50	26	46 0601-04	Рукав (допускается замена на дет.поз.27)
50	26	46 0601-04-20	Рукав (допускается замена на дет.поз.27)
50	22	46 0601-23	Рукав (допускается замена на дет.поз.23)
50	22	46 0601-23-20	Рукав (допускается замена на дет.поз.23)
50	27	46 0701-04	Рукав (допускается замена на дет.поз.26)
50	27	46 0701-04-20	Рукав (допускается замена на дет.поз.26)
50	23	46 0701-23	Рукав (допускается замена на дет.поз22)
50	23	46 0701-23-20	Рукав (допускается замена на дет.поз.22)
50	28	700-37-2077	Пробка
50	28	700-37-2077-20	Пробка
50	8	700-40-6684-05	Прокладка
50	6	700-40-6684-07	Прокладка
50	5	700-40-6684-08	Прокладка
50	17	700-41-2866	Хомутик
50	17		Болты ГОСТ 7795-70
50	14		Болт М8-6gґ40
50	1	280575	Болт М16ґ1,5-6gґ120
50	1	28 0575-20	Болт М16ґ1,5-6gґ120
50	1		ГОСТ 7795-70
50	11		Болт М8-6gґ45
50	11		ГОСТ 7796-70
50	13		Болт М8-6gґ16
50	13		Гайки ГОСТ 5915-70
50	15		Гайка М8-7Н
50	15		ГОСТ 5915-70
50	19	300252	Гайка М14ґ1,5-6Н
50	19	30 0252-20	Гайка М14ґ1,5-6Н
50	19		Шайбы ГОСТ 6402-70
50	12		Шайба 8Т
50	2		Шайба 16
50	29		Кольцо 12ґ16
50	25		Хомут стяжной червячный 11018-У-01 ПО4.435.141ТУ
50	21		Хомут стяжной червячный 1028-У-02 ПО4.435.002ТУ
