Установка гидросистемы

Главная » T-3501 » Установка гидросистемы

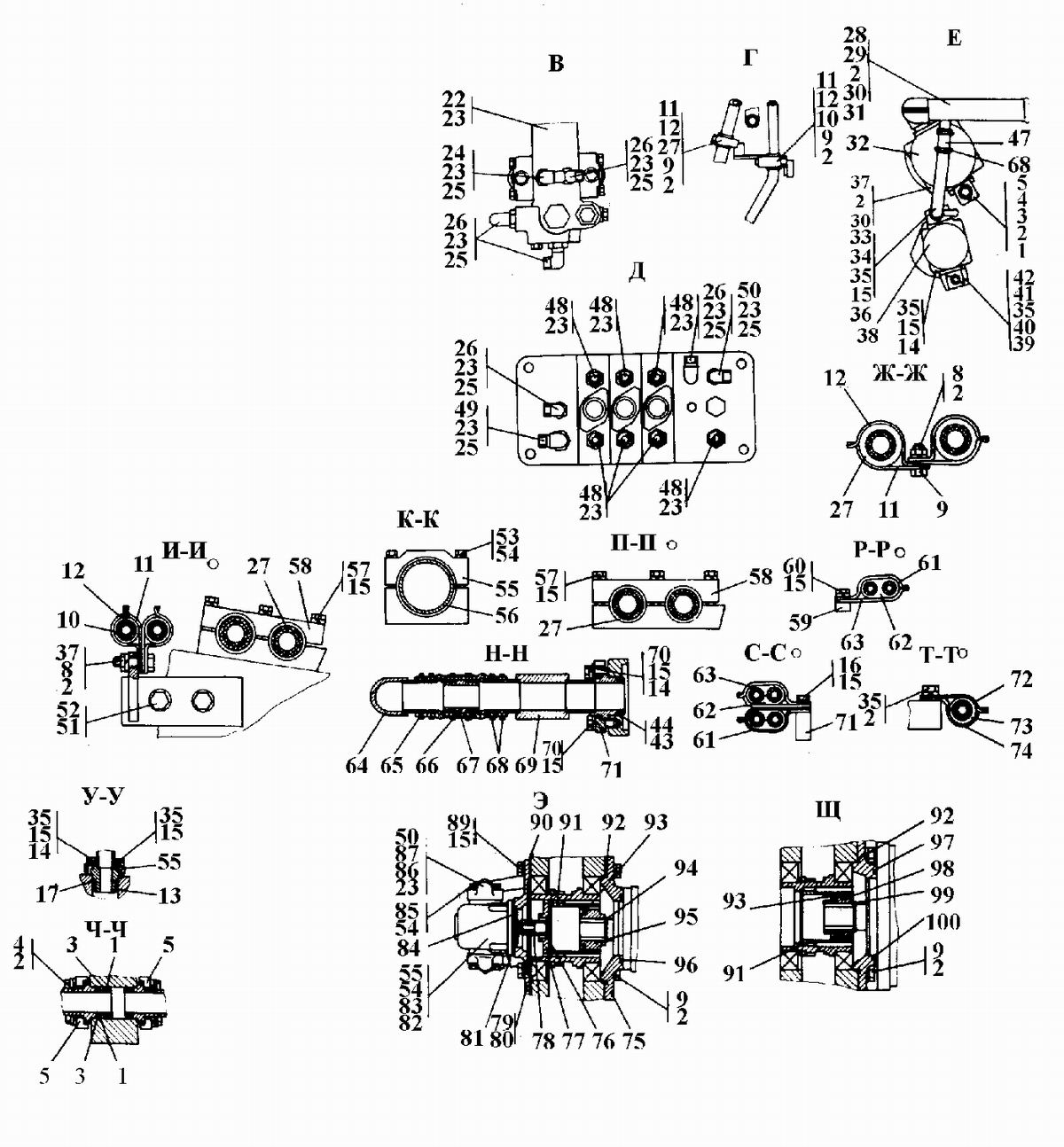

Рис.Поз.ОбозначениеНаименование
53493501-26-159СПУгольник
53493501-26-159-20СПУгольник
53243501-26-64СПРаспределитель
53243501-26-64-20СПРаспределитель
53643501-26-164СПТрубопровод
53643501-26-164-20СПТрубопровод
53693501-26-165СПТрубопровод
53693501-26-165-20СПТрубопровод
53283501-26-190СПТрубопровод
53283501-26-190-20СПТрубопровод
53553501-26-51Бугель
53553501-26-51-20Бугель
53333501-26-69Труба
53982501-26-93Муфта
53912501-26-94Муфта
53122501-26-220Скоба
53122501-26-220-20Скоба
53112501-26-221Планка
53112501-26-221-20Планка
53742501-26-300Скоба
53742501-26-300-20Скоба
53722501-26-301Планка
53722501-26-301-20Планка
53672501-26-346Бандаж
53672501-26-346-20Бандаж
53712501-26-362Фланец
53712501-26-362-20Фланец
53635001-26-43Планка
53635001-26-43-20Планка
53615001-26-44Скоба
53615001-26-44-20Скоба
53665001-26-47Втулка
53665001-26-47-20Втулка
53265001-26-77Угольник ввертной
53265001-26-77-20Угольник ввертной
53485001-26-78Штуцер ввертной
53485001-26-78-20Штуцер ввертной
53546-26-280Фланец
53546-26-280-20Фланец
53446-26-574Упор
53446-26-574-20Упор
5375404-26-32Фланец
5375404-26-32-20Фланец
5342404-26-23Фланец
5342404-26-23-20Фланец
5395404-26-27Муфта
5377404-26-28Муфта
5378404-26-29Муфта
53100404-26-31Фланец
53100404-26-31-20Фланец
5379404-26-33Фланец
5379404-26-33-20Фланец
5358404-26-58Планка
5358404-26-58-20Планка
5350404-26-246Штуцер
5350404-26-246-20Штуцер
5387404-26-247Фланец
5387404-26-247-20Фланец
5380325385Штифт
5322375625Пробка
532237 5625-20Пробка
536240 0354-01Втулка
531040 0354-03Втулка
532740 0354-04Втулка
537340 0354-05Втулка
5339440049Шайба защитная
533440005Шайба защитная
5317440038Кольцо защитное
5384450029Прокладка
538445 0029-20Прокладка
5390450103Прокладка
539045 0103-20Прокладка
534746 1501-01Рукав
534746 1501-01-20Рукав
536546 1501-03Рукав
536546 1501-03-20Рукав
5359515210Бонка
5371515225Бонка
5356700-40-6684Прокладка
5344700-40-5117Шайба защитная
5344Болты ГОСТ 7795-70
5353Болт М8-6gґ70
5385Болт М8-6gґ45
5341280388Болт М12-6gґ90
534128 0388-20Болт М12-6gґ90
5357Болт М12ґ1,25-6gґ55
5334Болт М12-6gґ80
5334ГОСТ 7796-70
5355Болт М8-6gґ30
5360Болт М12ґ1,25-6gґ25
5389Болт М12-6gґ35
5389Болты ГОСТ 7796-70
5389280348Болт М12ґ1,25-6gґ35
531628 0348-20Болт М12ґ1,25-6gґ35
5335Болт М12-6gґ40
5370Болт М12ґ1,25-6gґ40
539Болт М16ґ1,5-6gґ35
5329Болт М16-6gґ45
5337280555Болт М16ґ1,5-6gґ55
533728 0555-20Болт М16ґ1,5-6gґ55
5352280720Болт М20ґ1,5-6gґ40
535228 0720-20Болт М20ґ1,5-6gґ40
5352Гайки ГОСТ 5915-70
538Гайка М16ґ1,5-6Н
538Шайбы ГОСТ 6402-70
5354Шайба 8Т
5315Шайба 12
532Шайба 16
5351Шайба 20
5351ГОСТ 11371-78
5383310150Шайба 8
538331 0150-20Шайба 8
5314310210Шайба 12ґ2
531431 0210-20Шайба 12ґ2
5314ГОСТ 11371-78
5330310270Шайба 16
533031 0270-20Шайба 16
5330Кольца ГОСТ 18829-73/ТУ 38.005.204-84
5313Кольцо 032-038-36-2-51-1668
5340Кольцо 038-046-46-2-51-1668
5397Кольцо 135-145-58-2-51-1668
5392Кольцо 175-180-36-2-51-1668
5386Кольцо 020-025-30-2-51-1668
5323Кольцо 018-022-25-2-51-1668
531Кольцо 042-050-46-2-51-1668
5336Кольцо 060-070-58-2-51-1668
5343Кольцо 050-060-58-2-ИРП1314-1
5331Кольцо 092-105-75-2-ИРП1314-1
5396Кольцо 100-110-58-2-ИРП1314-1
5396ГОСТ 13940-86
5381580155Кольцо С16
5394580307Кольцо С34
5399700-58-2333Кольцо С42
5376580255Кольцо С26
5393700-58-2103Кольцо С65
5393Насосы ОСТ 23.1.92-88
5382Насос НШ 10В-3Л
5382Насос НШ 10В-3ЛТ
5382или
5382Насос 10Б-3Л
5382Насос 10Б-3Л
5382или
5382Насос НШ 10-3-Л
5382Насос НШ 10-3-ЛТ
5382Насосы ОСТ 23.1.92-88
5338Насос НШ 100А-3
5338Насос НШ 100А-3Т
5338или
5338Насос 100-3 ТУ 4791-001-07504519-97
5338Насос НШ 100-3Т ТУ 4791-001-07504519-97
5332Насос НШ 250-4
5332Насос НШ 250-4Т
5332Насос НШ 250А-4 ТУ 4791-001-07504519-97
5332Насос НШ 250А-4Т ТУ 4791-001-07504519-97
5325Н.036.23.022Контргайка
5325Н.036.23.022-01Контргайка
5368Хомут стяжной червячный 1070-У-02 ПО4.435.002ТУ

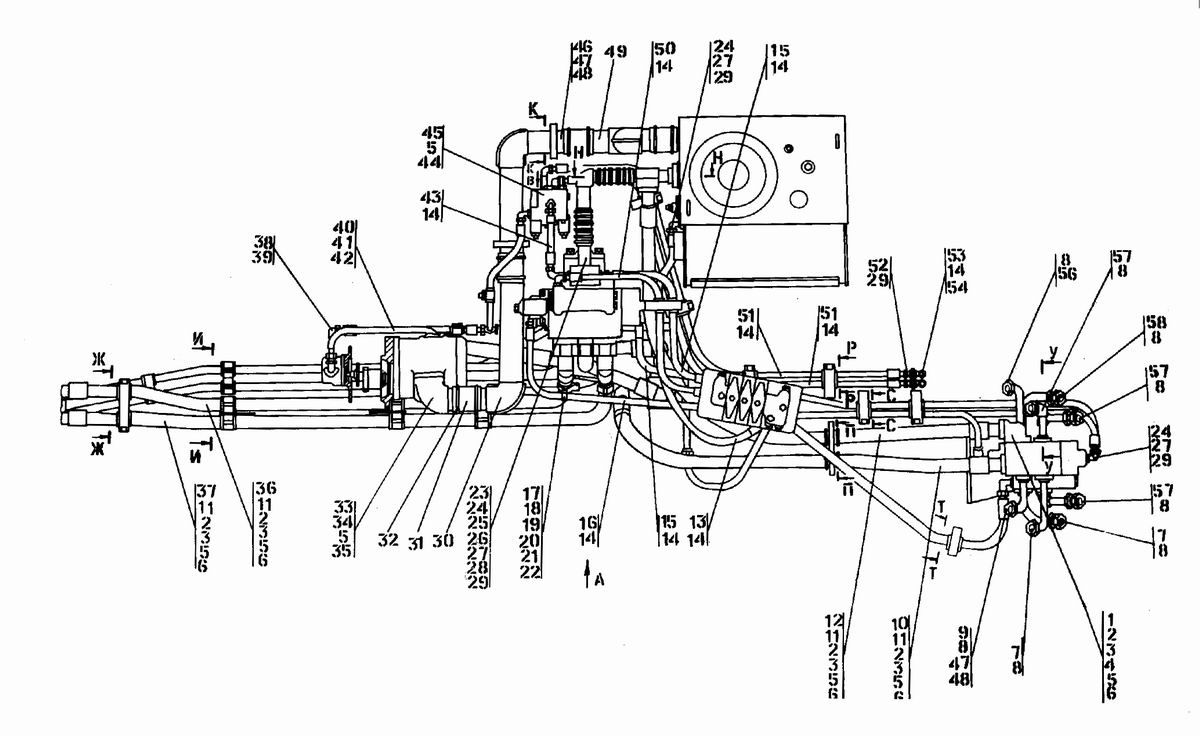

513501-26-3СПУстановка гидросистемы
513501-26-3-10СПУстановка гидросистемы
513501-26-3-20СПУстановка гидросистемы
51443501-26-64СПРаспределитель
51443501-26-64-20СПРаспределитель
51493501-26-123СПТрубопровод
51493501-26-123-20СПТрубопровод
51383501-26-136СПТрубопровод
51383501-26-136-20Трубопровод
51463501-26-162СПТрубопровод
51463501-26-162-20СПТрубопровод
51233501-26-163СПТрубопровод
51233501-26-163-20СПТрубопровод
51373501-26-173-01СПРукав Ж32
51373501-26-173-01-20СПРукав Ж32
51363501-26-173-03СПРукав Ж32
51363501-26-173-03-20СПРукав Ж35
51123501-26-188СПРукав Ж32
51123501-26-188-20СПРукав Ж32
51303501-26-190СПТрубопровод
51303501-26-190-20СПТрубопровод
51563501-26-192СПТрубопровод
51563501-26-192-20СПТрубопровод
51583501-26-192-01СПТрубопровод
51583501-26-192-01-20СПТрубопровод
51103502-26-108-03СПРукав Ж32
51103502-26-108-03-20СПРукав Ж32
513346-26-144-01СПТрубопровод
513346-26-144-01-20СПТрубопровод
5157404-26-140СПТрубопровод
5157404-26-140-20СПТрубопровод
517404-26-141СПТрубопровод
517404-26-141-20СПТрубопровод
519404-26-142СПТрубопровод
519404-26-142-20СПТрубопровод
518404-26-149СПЗаглушка
518404-26-149-20СПЗаглушка
5117404-26-160СПТрубопровод
5117404-26-160-20СПТрубопровод
5140404-26-173СПТрубопровод
5140404-26-173-20СПТрубопровод
5143404-26-213СПРукав Ж12
5143404-26-213-20СПРукав Ж12
5151404-26-213-05СПРукав Ж12
5151404-26-213-05-20СПРукав Ж12
5115404-26-213-12СПРукав Ж12
5115404-26-213-12-20СПРукав Ж12
5113404-26-213-15СПРукав Ж12
5113404-26-213-15-20СПРукав Ж12
5116404-26-213-16СПРукав Ж12
5116404-26-213-16-20СПРукав Ж12
5112501-26-99Корпус
5112501-26-99-20Корпус
51522501-26-366Угольник
51522501-26-366-20Угольник
51533501-26-243Заглушка
51533501-26-243-20Заглушка
51245001-26-77Угольник ввертной
51245001-26-77-20Угольник ввертной
511146-26-280Фланец
511146-26-280-20Фланец
51246-26-574Упор
51246-26-574-20Упор
5147375245Пробка
514737 5245-20Пробка
513440005Шайба защитная
514246 0901-03Рукав
514246 0901-03-20Рукав
513146 1901-05Рукав
5118700-40-6684-04Прокладка
5119700-41-2548Хомутик
5119Болты ГОСТ 7796-70
514280570Болт М16ґ1,5-6gґ105
51428 0570-20Болт М16ґ1,5-6gґ105
5120Болт М8-6gґ16
5125280389Болт 3М12ґ1,25-6gґ100
512528 0389-20Болт 3М12ґ1,25-6gґ100
5145Болт М16ґ1,5-6gґ35
5134Болт М16-6gґ45
5134Гайки ГОСТ 5915-70
5121Гайка М8
5121Шайбы ГОСТ 6402-70
5122Шайба 8Т
5126Шайба 12
515Шайба 16
515Кольца ГОСТ 18829-73/ТУ 38.005.204-84
5148Кольцо 007-011-25-2-51-1668
5114Кольцо 012-016-25-2-51-1668
5139Кольцо 014-018-25-2-51-1668
5127Кольцо 018-022-25-2-51-1668
516Кольцо 042-050-46-2-51-1668
5128Кольцо 050-060-58-2-51-1668
5135Кольцо 092-105-75-2-ИРП1314-1
5154Н.036.01.002Гайка накидная
5154Н.036.01.002-01Гайка накидная
5129Н.036.23.022Контргайка
5129Н.036.23.022-01Контргайка

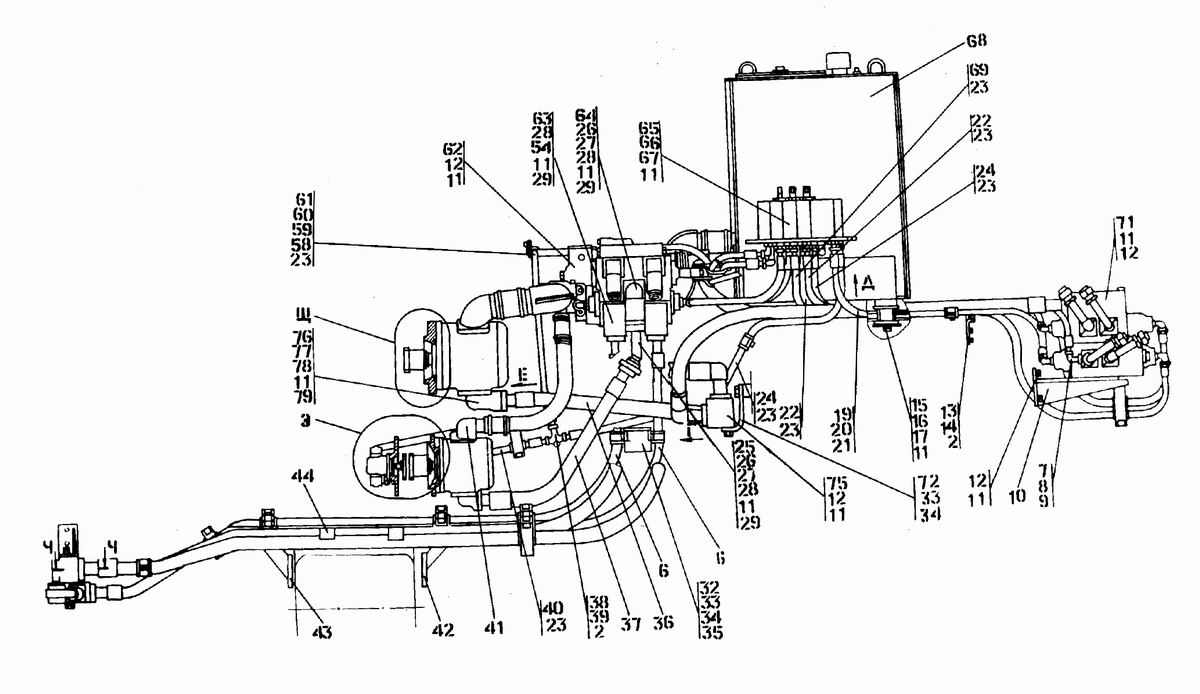

52623501-26-61СПРаспределитель
52623501-26-61-20СПРаспределитель
52713501-26-62СПРаспределитель секционный
52713501-26-62-20СПРаспределитель секционный
52653501-26-63СПРаспределитель секционный
52653501-26-63-20СПРаспределитель секционный
52103501-26-157СПКронштейн
52103501-26-157-20СПКронштейн
52133501-26-158СПКронштейн
52133501-26-158-20СПКронштейн
52683502-26-101СПБак гидросистемы
52683502-26-101-20СПБак гидросистемы
52363502-26-108-05СПРукав Ж32
52363502-26-108-05-20СПРукав Ж32
52433502-26-109СПКронштейн
52433502-26-109-20СПКронштейн
52423502-26-109-01СПКронштейн
52423502-26-109-01-20СПКронштейн
52152501-25-37СПАмортизатор
52252501-26-252СППереходник
52252501-26-252-20СППереходник
52322501-26-281СПКронштейн
52322501-26-281-20СПКронштейн
52642501-26-282-01СПРукав Ж32
52642501-26-282-01-20СПРукавЖ32
521946-26-355-03СПРукав высокого давления Ж16 армированный
521946-26-355-03-20СПРукав высокого давления Ж16 армированный
5237404-26-118-01СПРукав
5237404-26-118-01-20СПРукав
526404-26-118-05СПРукав Ж25
526404-26-118-05-20СПРукав Ж25
5240404-26-213-11СПРукав Ж12
5240404-26-213-11-20СПРукав Ж12
5261404-26-213-15СПРукав Ж12
5261404-26-213-15-20СПРукав Ж12
5222404-26-213-17СПРукав Ж12
5222404-26-213-17-20СПРукав Ж12
5224404-26-213-19СПРукав Ж12
5224404-26-213-19-20СПРукав Ж12
5269404-26-213-21СПРукав Ж12
5269404-26-213-21-20СПРукав Ж12
5238404-26-218СПТройник
5238404-26-218-20СПТройник
52633501-26-197Фланец
52633501-26-197-20Фланец
52663501-26-247Прокладка
52663501-26-247-20Прокладка
52602501-26-216Скоба
52602501-26-216-20Скоба
52592501-26-217Планка
52592501-26-217-20Планка
52202501-26-300Скоба
52202501-26-300-20Скоба
52212501-26-301Планка
52212501-26-301-20Планка
52162501-26-341Шайба
52162501-26-341-20Шайба
52752501-26-387Коллектор
52752501-26-387-20Коллектор
52722501-26-388Кронштейн
52722501-26-388-20Кронштейн
522646-26-280Фланец
522646-26-280-20Фланец
522746-26-574Упор
522746-26-574-20Упор
527646-26-1111Корпус
527646-26-1111-20Корпус
5244404-26-58Планка
5244404-26-58-20Планка
525840 0354-02Втулка
5228440005Шайба защитная
5277700-40-5117Шайба защитная
5277Болты ГОСТ 7795-70
5254280565Болт М16ґ1,5-6gґ85
525428 0565-20Болт М16ґ1,5-6gґ85
5217280570Болт М16ґ1,5-6gґ105
521728 0570-20Болт М16ґ1,5-6gґ105
5217Болты ГОСТ 7796-70
5214Болт М12-6gґ30
5239280348Болт М12ґ1,25-6gґ35
523928 0348-20Болт М12ґ1,25-6gґ35
5212Болт М16ґ1,5-6gґ35
5267280555Болт М16ґ1,5-6gґ55
526728 0555-20Болт М16ґ1,5-6gґ55
5278Болт М16-6gґ45
5233280720Болт М20ґ1,5-6gґ40
523328 0720-20Болт М20ґ1,5-6gґ40
5233Шайбы ГОСТ 6402-70
522Шайба 12
5211Шайба 16
5234Шайба 20
5231310270Шайба 16
523131 0270-20Шайба 16
5231ГОСТ 11371-78
5235310310Шайба 20ґ4
523531 0310-20Шайба 20ґ4
5235Кольца ГОСТ 18829-73/ТУ 38.005.204-84
5223Кольцо012-016-25-2-51-1668
5229Кольцо 042-050-46-2-51-1668
527Кольцо 021-027-36-2-51-1668
5279Кольцо 050-060-58-2-51-1668
528Н.036.23.072Контргайка
528Н.036.23.072-01Контргайка
529Н.036.23.091Угольник ввертной
529Н.036.23.091-01Угольник ввертной
