Установка гидроцилиндров

Рис.	Поз.	Обозначение	Наименование

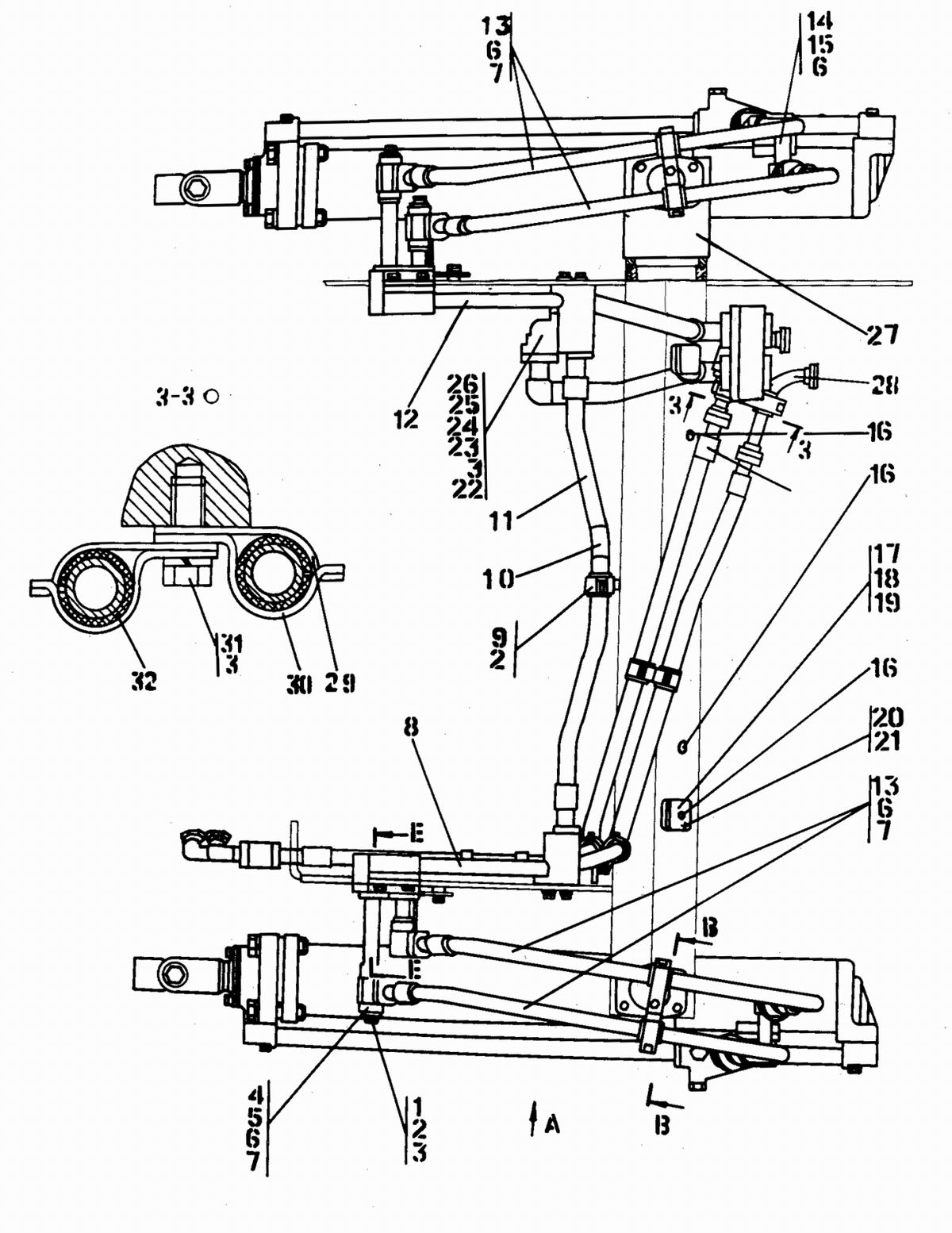

54		3502-26-10СП	Установка гидроцилиндров
54		3502-26-10-20СП	Установка гидроцилиндров
54	12	3502-26-110СП	Коллектор
54	12	3502-26-110-20СП	Коллектор
54	14	3501-26-154СП	Трубопровод
54	14	3501-26-154-20СП	Трубопровод
54	28	3501-26-193СП	Трубопровод
54	28	3501-26-193-20СП	Трубопровод
54	11	404-26-118-03СП	Рукав Ж25
54	11	404-26-118-03-20СП	РукавЖ25
54	10	404-26-118-04СП	Рукав Ж25
54	10	404-26-118-04-20СП	РукавЖ25
54	13	404-26-118-11СП	Рукав Ж25
54	13	404-26-118-11-20СП	РукавЖ25
54	8	2504-26-12-01СП	Коллектор
54	8	2501-26-12-01-20СП	Коллектор
54	27	46-26-491СП	Ось
54	27	46-26-491-20СП	Ось
54	16	700-41-2151СП	Масленка
54	16	700-41-2151-20СП	Масленка
54	4	2501-26-358	Коллектор
54	4	2501-26-358-20	Коллектор
54	5	2501-26-359-01	Переходник
54	5	2501-26-359-01-20	Переходник
54	1	3501-26-185	Шайба
54	32	3501-26-260	Уплотнение
54	25	2501-26-99	Корпус
54	25	2501-26-99-20	Корпус
54	30	2501-26-300	Скоба
54	30	2501-26-300-20	Скоба
54	29	2501-26-301	Планка
54	29	2501-26-301-20	Планка
54	26	46-26-574	Упор
54	26	46-26-574-20	Упор
54	17	46-26-654	Стопор
54	18	46-26-659	Крышка
54	18	46-26-659-20	Крышка
54	15	415431	Контргайка
54	15	41 5431-20	Контргайка
54	24	440005	Шайба защитная
54	6	440038	Кольцо защитное
54	9	515318	Бонка
54	19	700-40-6563	Прокладка
54	19	700-40-6563-20	Прокладка
54	19		Болты ГОСТ 7796-70
54	20		Болт М12ґ1,25-6gґ30
54	2		Болт М16ґ1,5-6gґ38
54	31	280544	Болт М16ґ1,5-6gґ45
54	31	28 0544-20	Болт М16ґ1,5-6gґ45
54	23	280725	Болт М20ґ1,5-6gґ50
54	23	28 0725-20	Болт М20ґ1,5-6gґ50
54	23		Шайбы ГОСТ 6402-70
54	21		Шайба 12
54	3		Шайба 16
54	3		Кольца ГОСТ 18829-73/ТУ 38.005.204-84
54	7		Кольцо 032-038-36-2-51-1668
54	22		Кольцо 042-050-46-2-51-1668

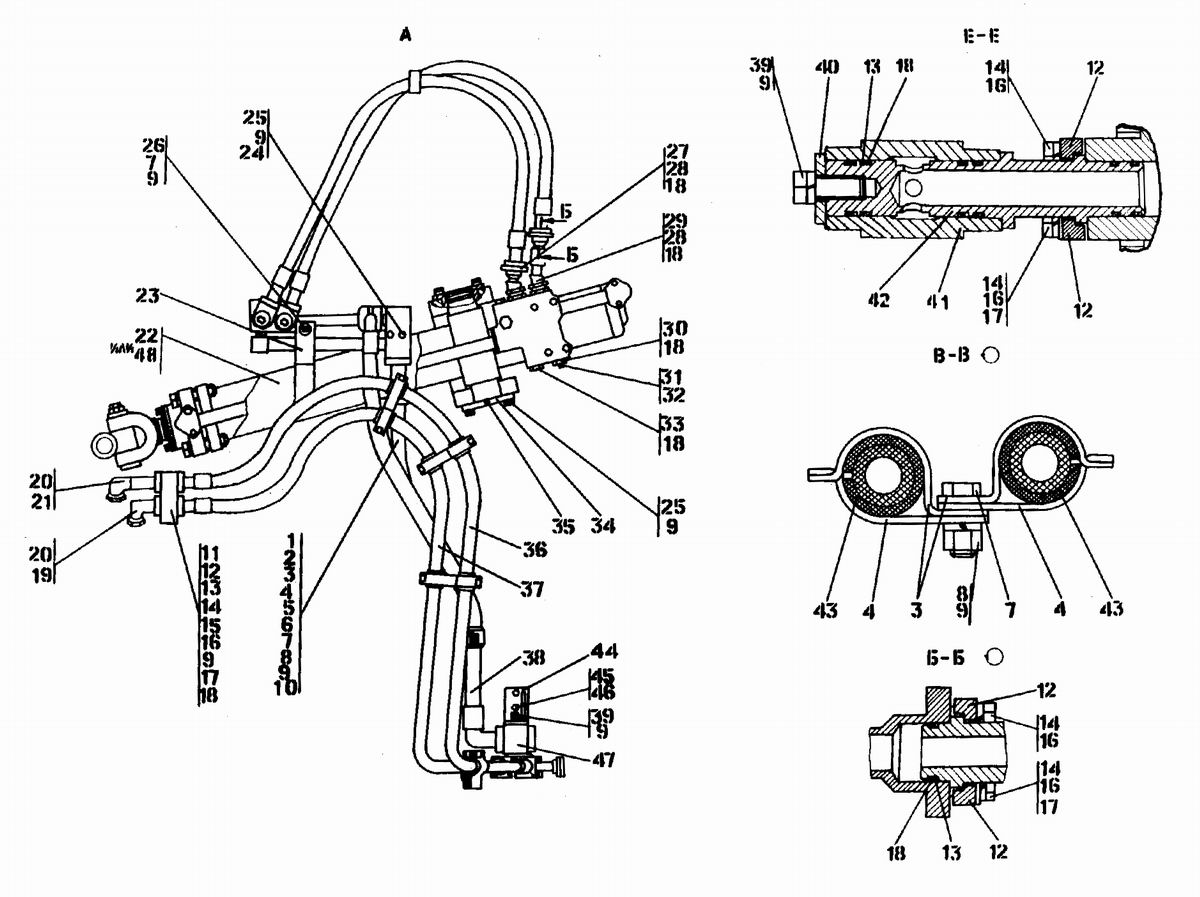

55	1	3502-26-107СП	Рукав Ж32
55	1	3502-26-107-20СП	РукавЖ32
55	38	3502-26-108-11СП	Рукав Ж32
55	38	3502-26-108-11-20СП	РукавЖ32
55	27	3501-26-152СП	Переходник
55	27	3501-26-152-20СП	Переходник
55	29	3501-26-153СП	Трубопровод
55	29	3501-26-153-20СП	Трубопровод
55	44	2504-26-14СП	Кронштейн
55	44	2504-26-14-20СП	Кронштейн
55	34	46-26-548СП	Крышка
55	34	46-26-548-20СП	Крышка
55	22	46-26-625-01СП	Гидроцилиндр Ж160 (допускается замена на поз.48)
55	22	46-26-625-01-20СП	Гидроцилиндр Ж160
55	37	404-26-118-05СП	Рукав Ж25
55	37	404-26-118-05-20СП	Рукав Ж25
55	36	404-26-118-06СП	Рукав Ж25
55	36	404-26-118-06-20СП	Рукав Ж25
55	20	404-26-149СП	Заглушка
55	20	404-26-149-20СП	Заглушка
55	19	404-26-222СП	Трубопровод
55	19	404-26-222-20СП	Трубопровод
55	21	404-26-222-01СП	Трубопровод
55	21	404-26-222-01-20СП	Трубопровод
55	35	700-41-2151СП	Масленка
55	35	700-41-2151-20СП	Масленка
55	33	18-26-560	Пробка
55	33	18-26-560-20	Пробка
55	12	2501-26-83	Фланец
55	12	2501-26-83-20	Фланец
55	3	2501-26-220	Скоба
55	3	2501-26-220-20	Скоба
55	4	2501-26-221	Планка
55	4	2501-26-221-20	Планка
55	23	2501-26-270	Серьга
55	23	2501-26-270-20	Серьга
55	41	2501-26-358	Коллектор
55	41	2501-26-358-20	Коллектор
55	42	2501-26-359	Переходник
55	42	2501-26-359-20	Переходник
55	40	3501-26-185	Шайба
55	47	3501-26-198	Коллектор
55	47	3501-26-198-20	Коллектор
55	11	3501-20-200	Коллектор
55	11	3501-20-200-20	Коллектор
55	2	46-26-574	Упор
55	2	46-26-574-20	Упор
55	31	375240	Пробка
55	31	37 5240-20	Пробка
55	30	375245	Пробка
55	30	37 5245-20	Пробка
55	43	40 0354-03	Втулка
55	5	40 0354-04	Втулка
55	28	415431	Контргайка
55	28	41 5431-20	Контргайка
55	6	440005	Шайба защитная
55	13	440038	Кольцо защитное
55	26	700-31-2209	Шайба
55	26	700-31-2209-20	Шайба
55	26		Болты ГОСТ 7796-70
55	14	280348	Болт М12ґ1,25-6gґ35
55	14	28 0348-20	Болт М12ґ1,25-6gґ35
55	7	280520	Болт М16ґ1,5-6gґ30
55	7	28 0520-20	Болт М16ґ1,5-6gґ30
55	39	280535	Болт М16ґ1,5-6gґ38
55	39	28 0535-20	Болт М16ґ1,5-6gґ38
55	25	280544	Болт М16ґ1,5-6gґ45
55	25	28 0544-20	Болт М16ґ1,5-6gґ45
55	15	280565	Болт М16ґ1,5-6gґ85
55	15	28 0565-20	Болт М16ґ1,5-6gґ85
55	45	280725	Болт М20ґ1,5-6gґ50
55	45	28 0725-20	Болт М20ґ1,5-6gґ50
55	45		Гайки ГОСТ 5915-70
55	8		Гайка М16ґ1,5-6Н
55	8		Шайбы ГОСТ 6402-70
55	16		Шайба 12
55	9		Шайба 16
55	46		Шайба 20
55	46		ГОСТ 11371-78
55	17	310210	Шайба 12ґ01
55	17	31 0210-20	Шайба 12ґ01
55	24	310270	Шайба 16
55	24	31 0270-20	Шайба 16
55	24		Кольца ГОСТ 8829-73/ТУ 38.005.204-84
55	32		Кольцо 007-011-25-2-51-1668
55	18		Кольцо 032-038-36-2-51-1668
55	18		Кольца ГОСТ 18829-73/ТУ 38.005.204-84
55	10		Кольцо 042-050-46-2-51-1668
55	48	Ц60ґ1400-33СПХЛ (46-26	Гидроцилиндр ОСТ 23.1.94-88
55	48	Ц60ґ1400-33СПТ (46-26-	Гидроцилиндр ОСТ 23.1.97-88
