Электрооборудование пола кабины

Рис.	Поз.	Обозначение	Наименование

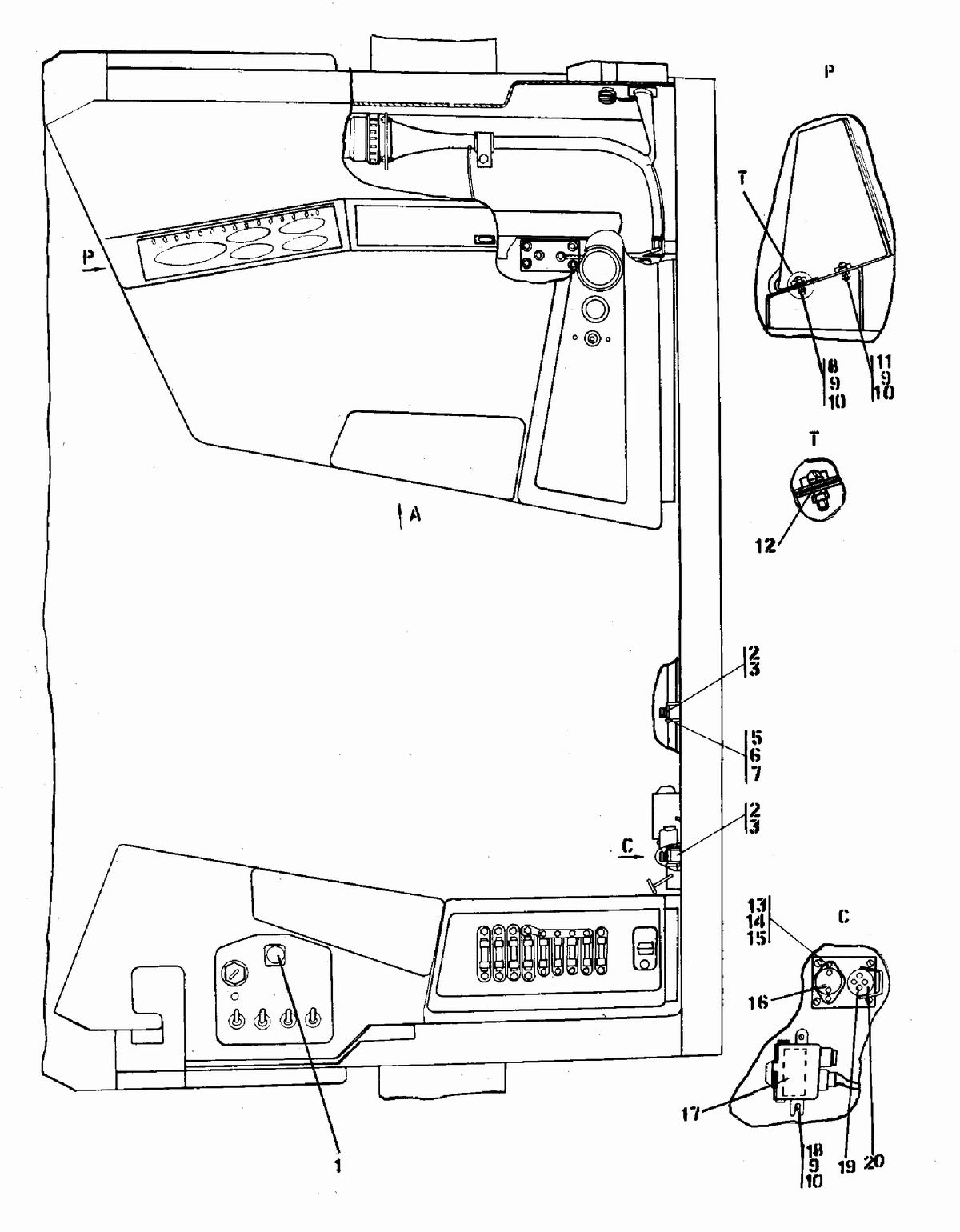

7		2502-10-15-01СП	Электрооборудование пола кабины
7		2502-10-15-01-20СП	Электрооборудование пола кабины
7	1	400411	Колпачок
7	2	415178	Хомутик
7	3	700-40-0684-03	Прокладка
7	3		Болты ГОСТ 7796-70
7	5		Болт М8-6gх16
7	5		Винты ГОСТ 17473-80
7	13		Винт В.М4-6gх12
7	18		Винт В.М6-6gх12
7	11		Винт В.М6-6gх22
7	11		ГОСТ 17475-80
7	19		Винт В.М3-6gх25
7	8		Гайка М6 ГОСТ 5915-70
7	8		Шайбы ГОСТ 6402-70
7	14		Шайба 4
7	9		Шайба 6Т
7	6		Шайба 8Т
7	6		ГОСТ 11371-78
7	15	310050	Шайба 4
7	15	31 0050-20	Шайба 4
7	10	310110	Шайба 6
7	10	31 0110-20	Шайба 6
7	12	310110	Шайба 6
7	12	31 0110-20	Шайба 6
7	7	310150	Шайба 8
7	7	31 0150-20	Шайба 8
7	20		Розетка штепсельная 47К УХЛ2ТУ 16-526.359-74
7	20		Розетка штепсельная 47К У2ТУ 16-526.359-74
7	20		Розетка штепсельная 47К Т2 ТУ 16-526.359-74
7	16		Розетка ШР-51ТУ3-876-84
7	16		Розетка ШР-51 Экспорт Э
7	16		Розетка ШР-51 Экспорт Т
7	17		Регулятор напряжения 2302 3702010ТУ 37.003.1329-87

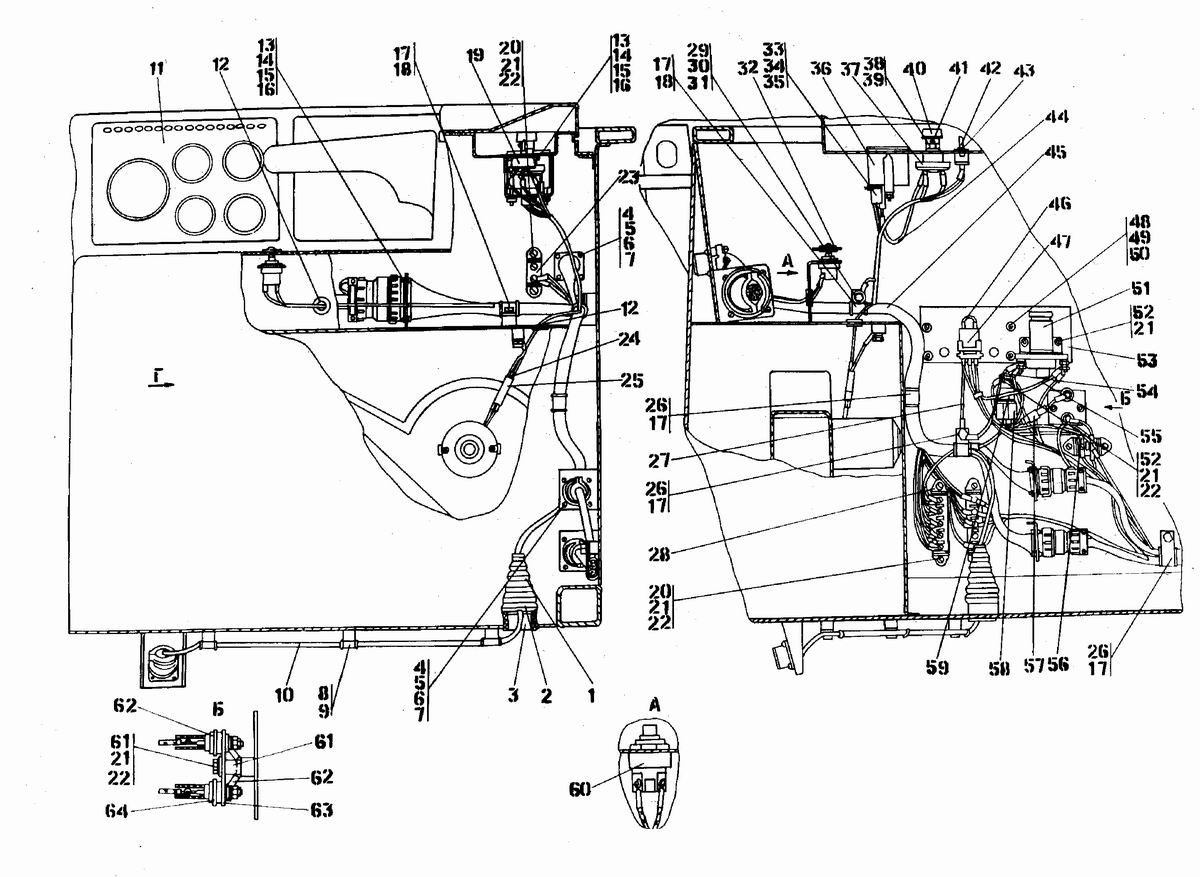

8	27	2502-10-126СП	Провод
8	27	2502-10-126-20СП	Провод
8	55	2502-10-127СП	Провод
8	55	2502-10-127-20СП	Провод
8	45	2502-10-130СП	Жгут
8	45	2502-10-130-20СП	Жгут
8	54	2502-10-151-12СП	Провод
8	54	2502-10-151-12-20СП	Провод
8	24	2502-10-151-14СП	Провод
8	24	2502-10-151-14-20СП	Провод
8	46	2502-10-151-21СП	Провод
8	46	2502-10-151-21-20СП	Провод
8	62	2502-10-151-30СП	Провод
8	62	2502-10-151-30-20СП	Провод
8	56	2502-10-151-33СП	Провод
8	56	2502-10-151-33-20СП	Провод
8	11	2502-10-153СП	Щиток приборов
8	11	2502-10-153-10СП	Щиток приборов
8	11	2502-10-153-20СП	Щиток приборов
8	64	2502-10-157СП	Диод
8	64	2502-10-157-20СП	Диод
8	62	2502-10-158СП	Диод
8	62	2502-10-158-20СП	Диод
8	44	2501-10-129-19СП	Провод
8	44	2501-10-129-19-20СП	Провод
8	10	3501-10-143СП	Жгут
8	10	3501-10-143-20СП	Жгут
8	40	46-10-576СП	Ручка
8	53	05.10.2502	Планка
8	53	2502-10-5-20	Планка
8	63	06.10.2502	Панель
8	63	2502-10-6-20	Панель
8	42	25.10.3501	Колпачок
8	1	46-10-127	Заглушка
8	61	46-57-62-01	Втулка
8	3	404-13-2	Зажим
8	38	305185	Гайка
8	38	30 5185-20	Гайка
8	41	355300	Винт
8	41	35 5300-20	Винт
8	43	400410	Манжета
8	32	400411	Колпачок
8	8	415119	Хомутик
8	26	415178	Хомутик
8	2	700-40-6662	Чехол
8	17	700-40-6684-03	Прокладка
8	9	700-40-6684-06	Прокладка
8	12	700-40-6695	Кольцо
8	18	700-41-3307	Хомутик
8	18		Болты ГОСТ 7796-70
8	29		Болт М8-6gх16
8	61		Болт М8-6gх80
8	61		Винты ГОСТ 17473-80
8	4		Винт В.М3-6gх10
8	13		Винт В.М4-6gх12
8	48		Винт В.М5-6gх8
8	52		Винт В.М6-6gх12
8	20		Винт В.М6-6gх22
8	20		Гайки ГОСТ 5927-70
8	5		Гайка М3
8	14		Гайка М4
8	14		Шайбы ГОСТ 6402-70
8	6		Шайба 3
8	15		Шайба 4
8	49		Шайба 5
8	21		Шайба 6Т
8	30		Шайба 8Т
8	30		ГОСТ 11371-78
8	7	310020	Шайба 3
8	7	31 0020-20	Шайба 3
8	16	310050	Шайба 4
8	16	31 0050-20	Шайба 4
8	50	310080	Шайба 5
8	50	31 0080-20	Шайба 5
8	22	310110	Шайба 6
8	22	31 0110-20	Шайба 6
8	31	310150	Шайба 8
8	31	31 0150-20	Шайба 8
8	39	310170	Шайба 10
8	39	31 0170-20	Шайба 10
8	39		Колодки ОСТ 37.003.032-88
8	25		Колодка гнездовая 602602
8	58		Колодка гнездовая 607605
8	57		Колодка штыревая 502601
8	47		Колодка штыревая 502606
8	60		Выключатель кнопочный 11.3704.000ТУ 37.003.710-80
8	37		Выключатель света щитка приборов с реостатом ВК416-01ТУ37.00
8	51		Контактор КТ127-УХ1ТУ 37.003.573-74
8	51		Контактор КТ127-ЭТУ 37.003.573-74
8	51		Контактор КТ127-ТТУ 37.003.573-74
8	23		Панель соединительная 14.3723.000ТУ 37.003.1358-93
8	28		Панель соединительная 17.3723.000ТУ 37.003.1358-93
8	19		Переключатель ППН-45ТУ 16-526.016-73
8	19		Переключатель ППН-45, экспортТУ 16-526.016-73
8	19		Переключатель ППН-45, ТТУ 16-526.016-73
8	33		Пломба 10/6,5
8	59		Реле 901.3747ТУ 37.003.1418-94
8	36		Счетчик времени ЧИ 0005ТУ 25-1865.100-91
8	34		Колодка
8	35		Проволока 0,6-0-СГОСТ 3282-74

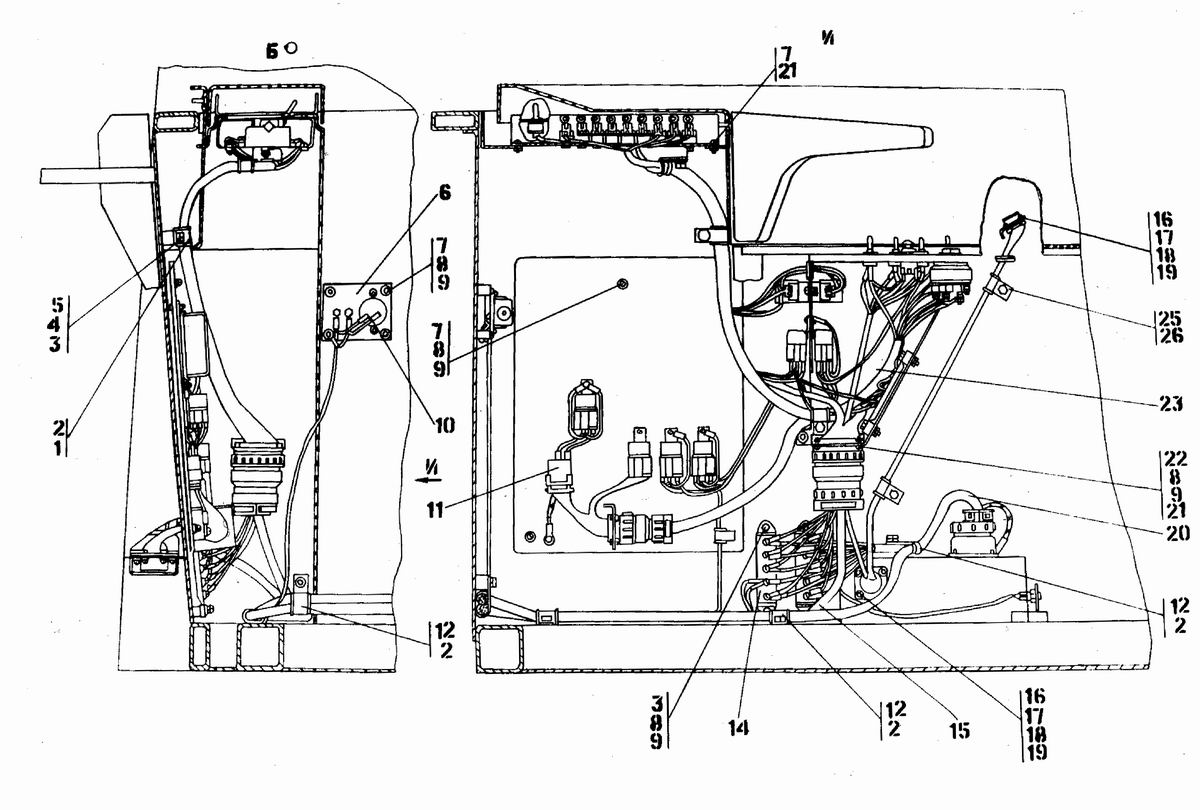

9	11	2502-10-133СП	Плата
9	11	2502-10-133-20СП	Плата
9	20	2502-10-141СП	Жгут
9	20	2502-10-141-20СП	Жгут
9	15	2502-10-145СП	Жгут
9	15	2502-10-145-20СП	Жгут
9	23	2502-10-156-01СП	Блок выключателей
9	23	2502-10-156-01-10СП	Блок выключателей
9	23	2502-10-156-01-20СП	Блок выключателей
9	21	2501-89-123СП	Клипса
9	6	3501-10-139СП	Панель
9	6	3501-10-139-20СП	Панель
9	10	3501-10-144СП	Провод
9	10	3501-10-144-20СП	Провод
9	25	415119	Хомутик
9	12	415178	Хомутик
9	2	700-40-6684-03	Прокладка
9	24	700-40-6684-06	Прокладка
9	1	700-41-2548	Хомутик
9	5		Болт М8-6gх16ГОСТ 7796-70
9	13		Болт М6-6gх25ГОСТ 7798-70
9	13		Винты ГОСТ 17473-80
9	16		Винт В.М3-6gх10
9	7		Винт В.М6-6gх12
9	22		Винт В.М6-6gх16
9	17		Гайка М3-7НГОСТ 5927-70
9	17		Шайбы ГОСТ 6402-70
9	18		Шайба 3
9	8		Шайба 6Т
9	4		Шайба 8Т
9	4		ГОСТ 11371-78
9	19	310020	Шайба 3
9	9	310110	Шайба 6
9	3	310150	Шайба 8
9	14		Панель соединительная 17.3723.000ТУ 37.003.1358-93
