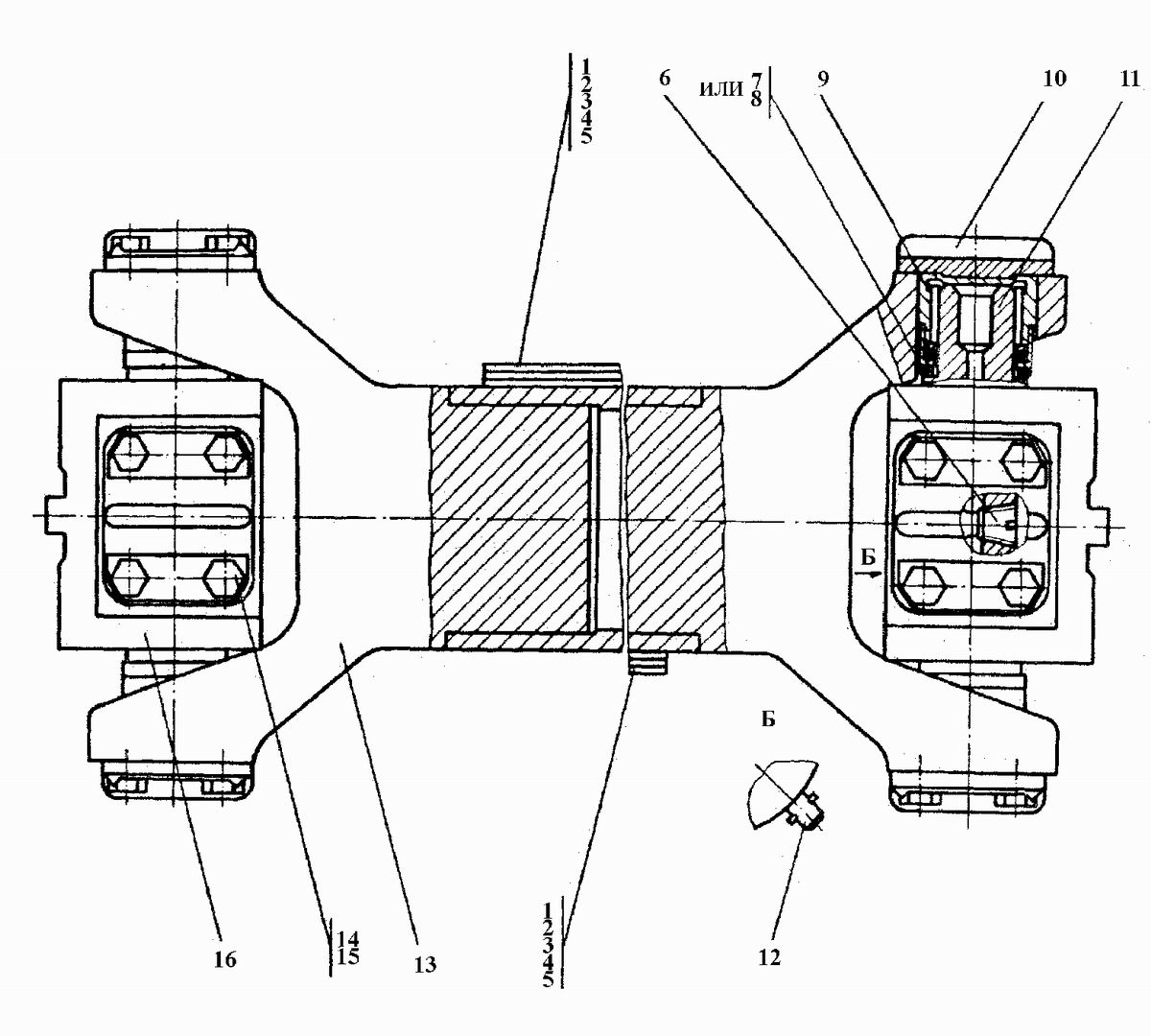

Передача карданная
Главная
»
T-3501
»
Передача карданная
Рис.
Поз.
Обозначение
Наименование
60
2501-49-2-02СП
Передача карданная
60
2501-49-2-02-20СП
Передача карданная
60
13
2501-49-11-02СП
Муфта
60
7
700-40-6934СП
Уплотнение (допускается замена на поз.8)
60
12
700-41-2151СП
Масленка
60
12
700-41-2151-20СП
Масленка
60
8
131-2205042-Б
Уплотнение (допускается замена на поз.7)
60
16
2501-49-5
Фланец
60
11
25-49-46
Крестовина
60
1
46-49-23
Пластина
60
2
46-49-24
Пластина
60
3
46-49-25
Пластина
60
4
46-49-26
Пластина
60
5
46-49-27*
Пластина
60
10
46-49-33
Крышка
60
14
700-31-2545
Пластина стопорная
60
14
Болт ГОСТ 7796-70
60
15
Болт М12ґ1,25-6gґ25
60
6
700-37-2171
Пробка 3-КГ 3/8"45.019 ТУ 23.1.506-91
60
6
700-37-2171-20
Пробка 3-КГ 3/8"45.029 ТУ 23.1.506--91
