Система охлаждения двигателя и трансмиссии
Главная » T-3501 » Система охлаждения двигателя и трансмиссии
| Рис. | Поз. | Обозначение | Наименование |
|---|

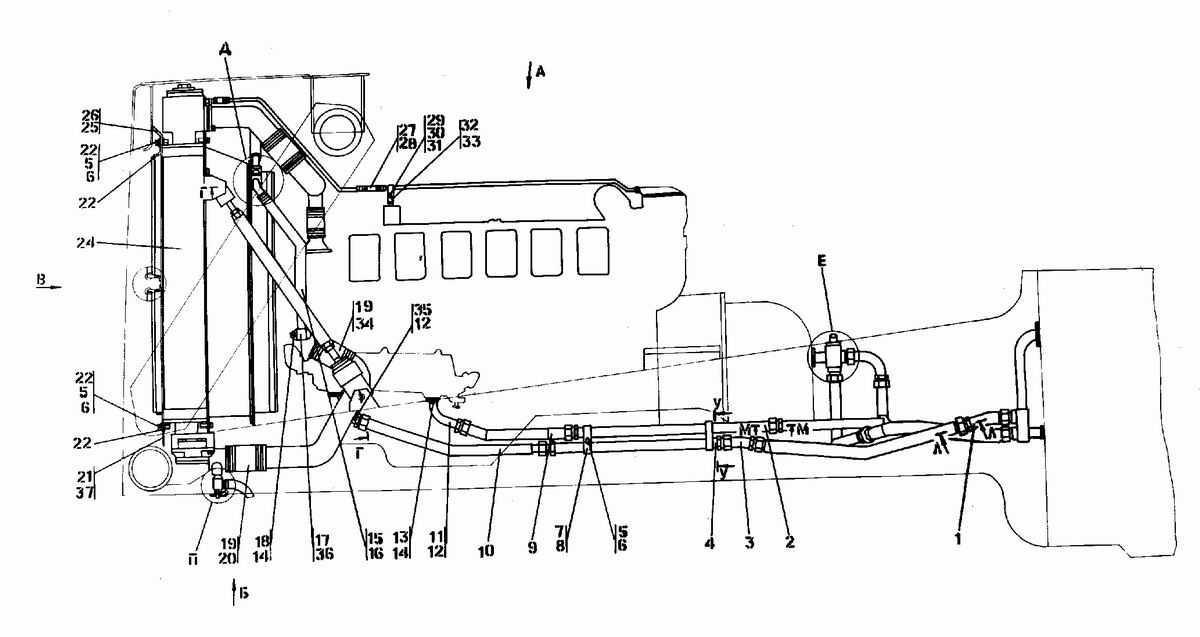

| 68 | | 3502-60-1СП | Система охлаждения двигателя и трансмиссии |
| 68 | | 3502-60-1-20СП | Система охлаждения двигателя и трансмиссии |
| 68 | 2 | 3502-60-103СП | Трубопровод |
| 68 | 2 | 3502-60-103-20СП | Трубопровод |
| 68 | 9 | 46-60-392-08СП | Рукав |
| 68 | 9 | 46-60-392-08-20СП | Рукав |
| 68 | 10 | 46-60-392-06СП | Рукав |
| 68 | 10 | 46-60-392-06-20СП | Рукав |
| 68 | 24 | 3602-60-108СП | Радиатор |
| 68 | 24 | 3602-60-108-20СП | Радиатор |
| 68 | 17 | 3502-60-118СП | Патрубок |
| 68 | 17 | 3502-60-118-20СП | Патрубок |
| 68 | 3 | 3502-60-124-01СП | Трубопровод |
| 68 | 3 | 3502-60-124-01-20СП | Трубопровод |
| 68 | 4 | 3502-60-125СП | Трубопровод |
| 68 | 4 | 3502-60-125-20СП | Трубопровод |
| 68 | 11 | 2602-60-31СП | Патрубок |
| 68 | 11 | 2602-60-31-20СП | Патрубок |
| 68 | 1 | 3501-60-150СП | Трубопровод |
| 68 | 1 | 3501-60-150-20СП | Трубопровод |
| 68 | 35 | 2602-60-30СП | Патрубок |
| 68 | 35 | 2602-60-30-20СП | Патрубок |
| 68 | 32 | 403-60-219СП | Кронштейн |
| 68 | 32 | 403-60-219-20СП | Кронштейн |
| 68 | 26 | 3502-60-33 | Щиток |
| 68 | 26 | 3502-60-33-20 | Щиток |
| 68 | 25 | 3502-60-33-01 | Щиток |
| 68 | 25 | 3502-60-33-01-20 | Щиток |
| 68 | 21 | 3502-60-34 | Щиток |
| 68 | 21 | 3502-60-34-20 | Щиток |
| 68 | 37 | 3502-60-34-01 | Щиток |
| 68 | 37 | 3502-60-34-01-20 | Щиток |
| 68 | 36 | 403-60-209 | Прокладка |
| 68 | 36 | 403-60-209-20 | Прокладка |
| 68 | 33 | 403-60-282 | Прижим |
| 68 | 33 | 403-60-282-20 | Прижим |
| 68 | 34 | 2501-60-260 | Рукав |
| 68 | 34 | 2501-60-262-20 | Рукав |
| 68 | 7 | 404-60-292-01 | Прижим |
| 68 | 7 | 404-60-292-01-20 | Прижим |
| 68 | 8 | 404-60-294-01 | Прижим |
| 68 | 8 | 404-60-294-01-20 | Прижим |
| 68 | 22 | 46-11-476 | Шайба |
| 68 | 22 | 46-11-476-20 | Шайба |
| 68 | 28 | 460123 | Рукав |
| 68 | 28 | 404-60-347 | Рукав |
| 68 | 20 | 460125 | Рукав |
| 68 | 20 | 404-60-349 | Рукав |
| 68 | 16 | 460134 | Рукав |
| 68 | 16 | 46 0134-20 | Рукав |
| 68 | 16 | | Болты ГОСТ 7798-70 |
| 68 | 18 | 280265 | Болт М10х1,25-6gх55 |
| 68 | 18 | 28 0265-20 | Болт М10х1,25-6gх55 |
| 68 | 18 | | ГОСТ 7796-70 |
| 68 | 29 | | Болт М8-6gх25 |
| 68 | 13 | 280245 | Болт М10х1,25-6gх35 |
| 68 | 13 | 28 0245-20 | Болт М10х1,25-6gх35 |
| 68 | 5 | | Болт М12х1,25-6gх30 |
| 68 | 5 | | Шайбы ГОСТ 6402-70 |
| 68 | 30 | | Шайба 8Т |
| 68 | 14 | | Шайба 10 |
| 68 | 6 | | Шайба 12 |
| 68 | 6 | | ГОСТ 11371-78 |
| 68 | 31 | 310150 | Шайба 8 |
| 68 | 31 | 31 0150-20 | Шайба 8 |
| 68 | 12 | | Кольцо 030-036-2-5ГОСТ 9833-73/ГОСТ 18829-73 |
| 68 | 19 | | Хомут стяжной червячный 1115-У-02ПО4.435.002ТУ |
| 68 | 27 | | Хомут стяжной червячный 1028-У-02ПО4.435.002ТУ |
| 68 | 15 | | Хомут стяжной червячный 1045-У-02ПО4.435.002ТУ |

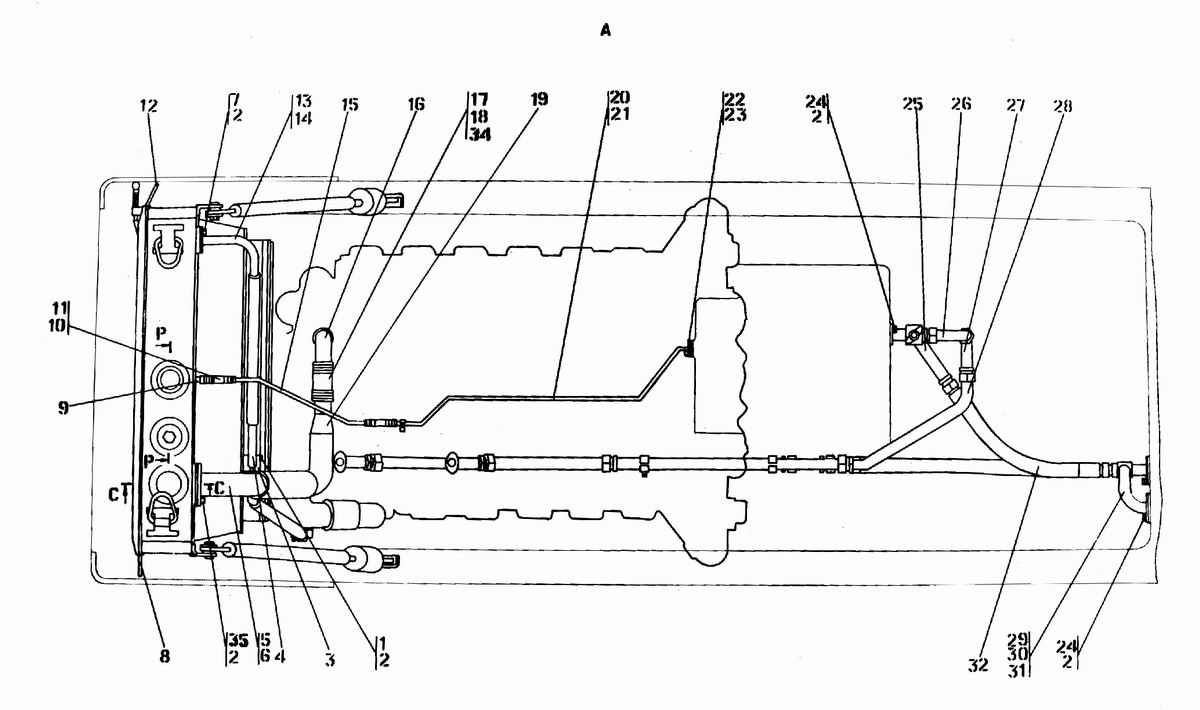

| 69 | 26 | 3502-60-100СП | Трубопровод |
| 69 | 26 | 3502-60-100-20СП | Трубопровод |
| 69 | 27 | 3502-60-101СП | Трубопровод |
| 69 | 27 | 3502-60-101-20СП | Трубопровод |
| 69 | 28 | 3502-60-102СП | Трубопровод |
| 69 | 28 | 3502-60-102-20СП | Трубопровод |
| 69 | 25 | 3502-60-107СП | Трубопровод |
| 69 | 25 | 3502-60-107-20СП | Трубопровод |
| 69 | 15 | 3502-60-112СП | Трубопровод |
| 69 | 15 | 3502-60-112-20СП | Трубопровод |
| 69 | 16 | 3502-60-113СП | Трубопровод |
| 69 | 16 | 3502-60-113-20СП | Трубопровод |
| 69 | 19 | 3502-60-114СП | Трубопровод |
| 69 | 19 | 3502-60-114-20СП | Трубопровод |
| 69 | 5 | 3502-60-138СП | Патрубок |
| 69 | 5 | 3502-60-138-20СП | Патрубок |
| 69 | 13 | 3502-60-116СП | Патрубок |
| 69 | 13 | 3502-60-116-20СП | Патрубок |
| 69 | 4 | 3502-60-117СП | Трубопровод |
| 69 | 4 | 3502-60-117-20СП | Трубопровод |
| 69 | 29 | 2501-60-241-01СП | Трубопровод |
| 69 | 29 | 2501-60-241-01-20СП | Трубопровод |
| 69 | 17 | 3502-60-121СП | Хомут (доп. замена на поз. 34) |
| 69 | 17 | 3502-60-121-20СП | Хомут |
| 69 | 20 | 403-60-197СП | Трубопровод |
| 69 | 20 | 403-60-197-20СП | Трубопровод |
| 69 | 32 | 46-60-392-06СП | Рукав |
| 69 | 32 | 46-60-392-06-20СП | Рукав |
| 69 | 11 | | Хомут стяжной червячный 1028-У-02 ПО4.435.002ТУ |
| 69 | 12 | 3502-60-31 | Щиток |
| 69 | 12 | 3502-60-31-20 | Щиток |
| 69 | 8 | 3502-60-32 | Щиток |
| 69 | 8 | 3502-60-32-20 | Щиток |
| 69 | 9 | 2501-60-214 | Штуцер |
| 69 | 9 | 2501-60-214-20 | Штуцер |
| 69 | 18 | 461602 | Рукав |
| 69 | 18 | 46 1602-20 | Рукав |
| 69 | 14 | 700-40-6097 | Прокладка |
| 69 | 14 | 700-40-6097-20 | Прокладка |
| 69 | 3 | 404-43-87 | Фланец |
| 69 | 3 | 404-43-87-20 | Фланец |
| 69 | 30 | 700-40-6617 | Прокладка |
| 69 | 30 | 700-40-6617-20 | Прокладка |
| 69 | 31 | 700-40-6618 | Прокладка |
| 69 | 31 | 700-40-6618-20 | Прокладка |
| 69 | 6 | 450132 | Прокладка |
| 69 | 6 | 45 0132-20 | Прокладка |
| 69 | 21 | 450208 | Прокладка |
| 69 | 21 | 45 0208-20 | Прокладка |
| 69 | 10 | 460123 | Рукав |
| 69 | 10 | 404-60-347 | Рукав |
| 69 | 34 | | Хомут стяжной червячный 1085-У-02ПО4.435.002ТУ (доп. замена |
| 69 | 34 | | Болты ГОСТ 7796-70 |
| 69 | 22 | | Болт М8-6gх25 |
| 69 | 24 | | Болт М12-6gх30 |
| 69 | 7 | | Болт М12х1,25-6gх30 |
| 69 | 1 | | Болт М12х1,25-6gх40 |
| 69 | 33 | 280348 | Болт М12х1,25-6gх35 |
| 69 | 33 | 28 0348-20 | Болт М12х1,25-6gх35 |
| 69 | 33 | | Шайбы ГОСТ 6402-70 |
| 69 | 23 | | Шайба 8Т |
| 69 | 2 | | Шайба 12 |

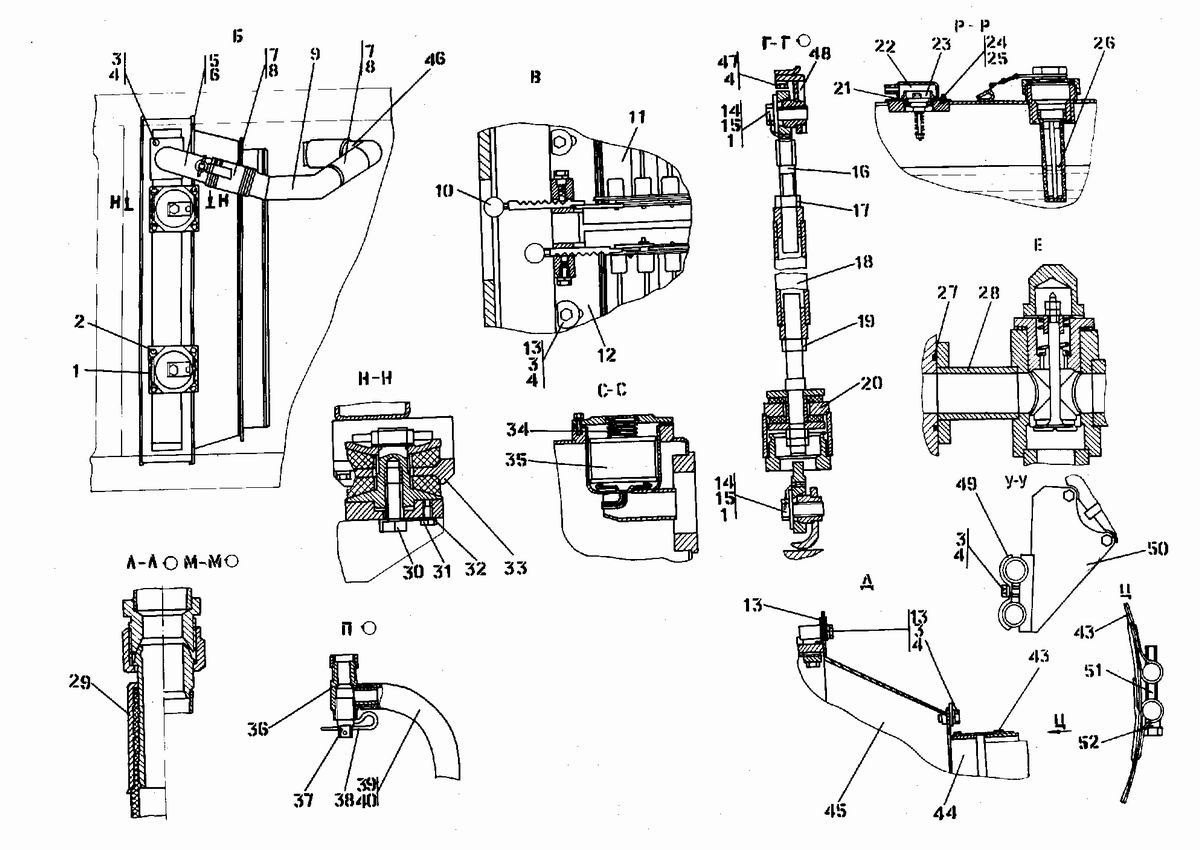

| 70 | 5 | 3502-60-110СП | Патрубок |
| 70 | 5 | 3502-60-110-20СП | Патрубок |
| 70 | 45 | 3502-60-119СП | Кожух |
| 70 | 45 | 3502-60-119-20СП | Кожух |
| 70 | 44 | 3502-60-120СП | Кожух |
| 70 | 44 | 3502-60-120-20СП | Кожух |
| 70 | 46 | 3502-60-122СП | Трубопровод |
| 70 | 46 | 3502-60-122-20СП | Трубопровод |
| 70 | 9 | 3502-60-123СП | Трубопровод |
| 70 | 9 | 3502-60-123-20СП | Трубопровод |
| 70 | 50 | 3502-60-126СП | Кронштейн |
| 70 | 50 | 3502-60-126-20СП | Кронштейн |
| 70 | 33 | 2501-60-157СП | Опора |
| 70 | 33 | 2501-60-157-20СП | Опора |
| 70 | 28 | 2501-60-189-02СП | Клапан |
| 70 | 28 | 2501-60-189-02-20СП | Клапан |
| 70 | 35 | 2501-60-193СП | Элемент фильтрующий |
| 70 | 18 | 3501-60-127СП | Муфта |
| 70 | 18 | 3501-60-127-20СП | Муфта |
| 70 | 16 | 3501-60-128-01СП | Опора |
| 70 | 16 | 3501-60-128-01-20СП | Опора |
| 70 | 11 | 3501-60-146СП | Жалюзи |
| 70 | 48 | 3501-60-171СП | Кронштейн |
| 70 | 48 | 3501-60-171-20СП | Кронштейн |
| 70 | 12 | 3501-60-147СП | Жалюзи |
| 70 | 20 | 2501-20-235СП | Головка |
| 70 | 20 | 2501-60-235-20СП | Головка |
| 70 | 43 | 403-60-168СП | Лента |
| 70 | 43 | 403-60-168-20СП | Лента |
| 70 | 23 | 404-60-137СП | Клапан паровоздушный |
| 70 | 23 | 404-60-137-20СП | Клапан паровоздушный |
| 70 | 29 | 46-60-392-08СП | Рукав |
| 70 | 29 | 46-60-392-08-20СП | Рукав |
| 70 | 36 | 404-60-165СП | Корпус |
| 70 | 22 | 404-60-166СП | Грибок |
| 70 | 22 | 404-60-166-20СП | Грибок |
| 70 | 22 | | или |
| 70 | 22 | 404-60-256СП | Грибок |
| 70 | 22 | 404-60-256-20СП | Грибок |
| 70 | 26 | 46-43-194СП | Фильтр |
| 70 | 49 | 404-60-292-01 | Прижим |
| 70 | 49 | 404-60-292-01-20 | Прижим |
| 70 | 38 | 2501-60-176 | Стопор |
| 70 | 38 | 2501-60-176-20 | Стопор |
| 70 | 52 | 280160 | Болт |
| 70 | 52 | 28 0160-20 | Болт |
| 70 | 32 | 2501-60-215 | Пластина |
| 70 | 32 | 2501-60-215-20 | Пластина |
| 70 | 37 | 404-60-165 | Клапан |
| 70 | 13 | 46-11-476 | Шайба |
| 70 | 13 | 46-11-476-20 | Шайба |
| 70 | 51 | 46-60-600-10 | Втулка |
| 70 | 51 | 46-60-600-10-20 | Втулка |
| 70 | 34 | 700-38-2735 | Пружина |
| 70 | 34 | 700-38-2735-20 | Пружина |
| 70 | 2 | 285355 | Болт |
| 70 | 2 | 28 5355-20 | Болт |
| 70 | 6 | 450132 | Прокладка |
| 70 | 6 | 45 0132-20 | Прокладка |
| 70 | 21 | 450134 | Кольцо |
| 70 | 21 | 45 0134-20 | Кольцо |
| 70 | 8 | 460125 | Рукав |
| 70 | 8 | 404-60-349 | Рукав |
| 70 | 40 | 460150 | Рукав |
| 70 | 40 | 46 0150-20 | Рукав |
| 70 | 40 | | Болты ГОСТ 7796-70 |
| 70 | 31 | 280320 | Болт М12х1,25-6gх20 |
| 70 | 31 | 28 0320-20 | Болт М12х1,25-6gх20 |
| 70 | 3 | | Болт М12х1,25-6gх30 |
| 70 | 14 | 280719 | Болт 3М20х1,5-6gх40 |
| 70 | 14 | 28 0719-20 | Болт 3М20х1,5-6gх40 |
| 70 | 30 | 280820 | Болт 3М24х1,25-6gх55 |
| 70 | 30 | 28 0820-20 | Болт 3М24х1,25-6gх55 |
| 70 | 47 | | Болт М12х1,25-6gх40 |
| 70 | 47 | | Гайки ГОСТ 15521-70 |
| 70 | 19 | 30 0350-01 | Гайка М24х2-6Н |
| 70 | 19 | 30 0350-01-20 | Гайка М24х2-6Н |
| 70 | 17 | 300367 | Гайка М24х2-LH-6H |
| 70 | 17 | 30 0367-20 | Гайка М24х2-LH-6H |
| 70 | 24 | 350420 | Винт ВМ6-6gх8 |
| 70 | 24 | 35 0420-20 | Винт ВМ6-6gх8 |
| 70 | 24 | | ШайбыГОСТ 6402-70 |
| 70 | 25 | | Шайба 6Т |
| 70 | 4 | | Шайба 12 |
| 70 | 4 | | ГОСТ 6958-78 |
| 70 | 15 | 310320 | Шайба 20 |
| 70 | 15 | 31 0320-20 | Шайба 20 |
| 70 | 10 | 46-23-133 | Рукоятка |
| 70 | 27 | | Кольцо 050-055-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73 |
| 70 | 39 | | Хомут стяжной червячный 1040-У-02ПО4.435.002ТУ |
| 70 | 7 | | Хомут стяжной червячный 1115-У-02ПО4.435.002ТУ |
| 70 | 1 | | Проволока КС1,0ГОСТ 792-67 |
|
|
