T-500
»

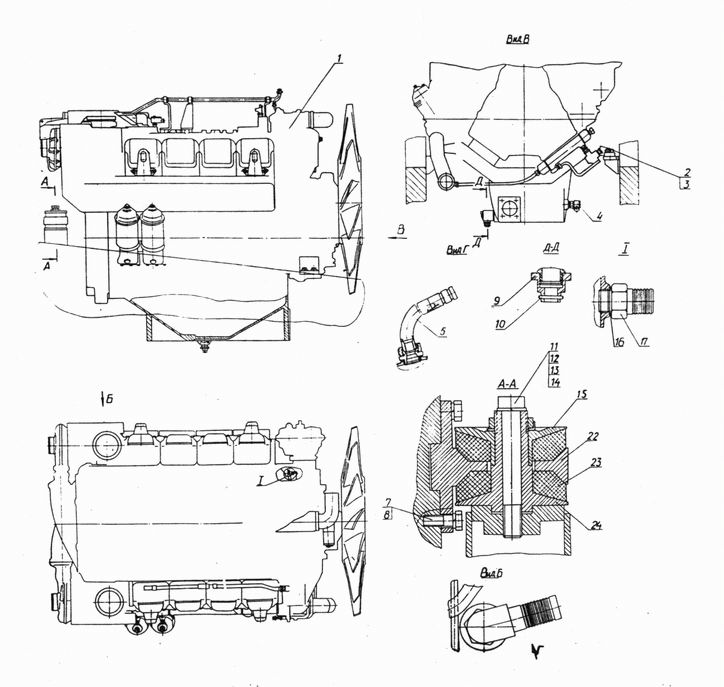

Установка двигателя
Рис.
Поз.
Обозначение
Наименование
2
404-01-3СП
Установка двигателя
2
5
404-60-162СП
Трубопровод
2
22
25.01-20-24
Опора
2
24
25.01-20-25
Упор
2
15
25.01-20-26
Прижим
2
9
404-01-11
Переходник
2
17
404-01-19
Штуцер
2
13
305485
Гайка
2
23
400224
Амортизатор
2
16
585310
Кольцо уплотнительное
2
14
700-31-2528
Шайба
2
10
700-32-2170
Штифт
2
11
280890
Болт М24х2-6gx160.88.40Х.019 ГОСТ 7795-70
2
7
280544
Болт М16х1,5-6gx45.109.40Х.019 ГОСТ 7796-70
2
2
280820
Болт 3М24х2-6gx55.109.40Х.019 ГОСТ 7796-70
2
8
Шайба 16.0Т.65Г.019 ГОСТ 6402-70
2
12
Шайба 24Т.65Г.019 ГОСТ 6402-70
2
1
Дизель 8V0700П (8V396ТС4)УХЛ
2
4
Терморегулятор 0005354901
2
3
Проволока КС 1,6 ГОСТ 792-67
