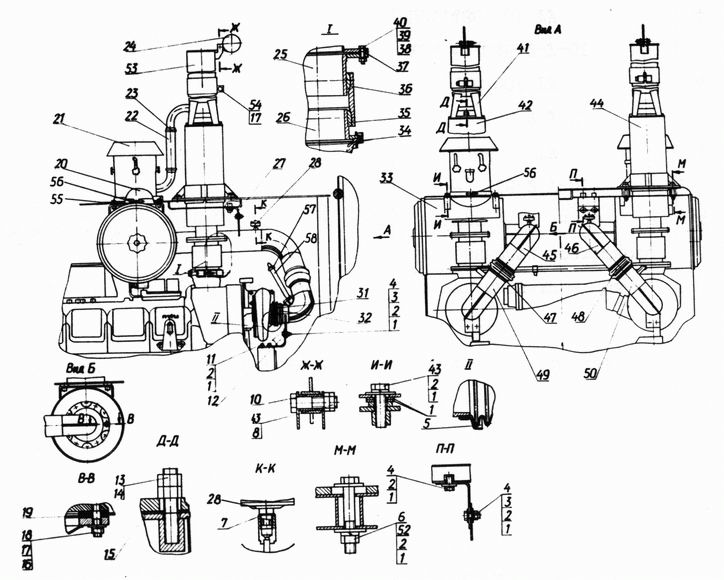

Установка систем воздухоочистки и выпуска

Рис.	Поз.	Обозначение	Наименование
3		404-05-7СП	Установка систем воздухоочистки и выпуска
3	44	404-05-11СП	Глушитель
3	42	404-05-11-01СП	Глушитель
3	41	404-05-12СП	Труба выпускная
3	20	404-05-68СП	Воздухоочиститель циклонный
3	12	404-05-17СП	Кронштейн
3	24	404-05-18СП	Крышка
3	21	404-05-71СП	Воздухозаборник
3	25	404-05-29СП	Фланец
3	33	404-05-32СП	Воздухоочиститель (состоит из узлов и деталей поз. 1-18, рис
3	26	404-05-37СП	Фланец
3	50	404-05-48СП	Труба
3	49	404-05-48-01СП	Труба
3	53	404-05-50СП	Труба
3	45	404-05-44СП	Труба
3	46	404-05-44-01СП	Труба
3	55	404-05-67СП	Фланец
3	10	46-05-466	Втулка
3	27	404-05-46	Кронштейн
3	36	404-05-52	Корпус
3	35	404-05-53	Кольцо
3	7		Кольцо14х20
3	51	916017025000	Хомут
3	32	916017110000	Хомут
3	31	5510900082	Патрубок гофрированный
3	5	5510980034	Скоба
3	34	29979690	Хомут
3	48	400293	Патрубок
3	19	450033	Прокладка
3	58	461101	Рукав
3	22	46 1401-07	Рукав
3	15	450201	Прокладка
3	37	450202	Прокладка
3	54		Болт М8-6gx40.58.019 ГОСТ 7795-70
3	40	280250	Болт М10-6gx40.109.40Х.019 ГОСТ 7796-70
3	11		Болт М12-6gx25.88.35.019 ГОСТ 7796-70
3	56	280150	Болт М8-6gx55.40.58.019 ГОСТ 7795-70
3	4		Болт М12х1,5-6gx40.40.88.35.019 ГОСТ 7796-70
3	43		Болт М12х1,5-6gx55.88.35.019 ГОСТ 7795-70
3	6		Болт М12х1,5-6gx80.88.35.019 ГОСТ 7795-70
3	14	290560	Шпилька М16х2-3п/1,5-6gx55.66.013 ГОСТ 22034-76
3	18		Гайка М8.7Н.6.019 ГОСТ 5915-70
3	39		Гайка М10.7Н.6.019 ГОСТ 5915-70
3	3		Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70
3	52		Гайка М12-6Н.6.019 ГОСТ 5915-70
3	8	300220	Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70
3	13		Гайка 12х1,25-6Н.6.089 ГОСТ 5915-70
3	17		Шайба 8Т.65Г.019 ГОСТ 6402-70
3	38		Шайба 10.0Т.65Г.019 ГОСТ 6402-70
3	2		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
3	16	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
3	1	310230	Шайба 12.01.10.019 ГОСТ 6958-78
3	28	13.3839.600	Датчик сигнализатора засоренности воздушного фильтра
3	47		Хомут 1115-2-У-01
3	47		ПО4. 435.001 ТУ
3	23		Хомут 1055-2-У-01
3	23		ПО4. 435. 001 ТУ
3	57		Хомут 1045-2-У-01
3	57		ПО4. 435. 001 ТУ
