Коробка передач

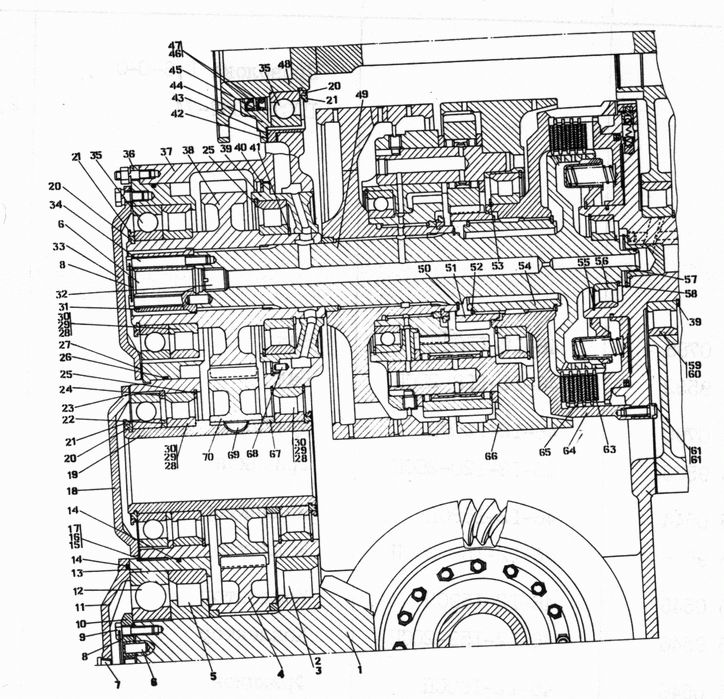

Рис.	Поз.	Обозначение	Наименование
24	49	401-12-121СП	Вал
24	4	401-12-122СП	Шестерня
24	63	25-12-173СП	Диск
24	64	46-12-129СП	Барабан
24	66	47-12-135СП	Механизм реверса
24	48	46-12-191СП	Вал
24	38	401-12-130СП	Шестерня
24	37	401-12-50	Корпус
24	39	401-12-54	Стакан
24	36	401-12-56	Стакан
24	33	401-12-57	Крышка
24	70	401-12-58	Шестерня
24	16	401-12-59	Ось
24	15	401-12-60	Крышка
24	13	401-12-62	Стакан
24	11	401-12-63	Крышка
24	1	401-12-64	Шестерня
24	24	401-12-81	Кольцо
24	22	401-12-82	Кольцо
24	67	401-12-83	Кольцо
24	10	401-12-86	Фланец
24	17	401-12-93	Прокладка
24	16	401-12-93-01	Прокладка
24	15	401-12-93-02	Прокладка
24	31	401-12-107	Проставка
24	20	25.12.2011	Кольцо
24	21	25.12.2012	Кольцо
24	65	25-12-266	Диск
24	43	25-12-295	Корпус подшипника
24	54	46-12-39	Муфта
24	57	46-12-64	Кольцо уплотнительное
24	22	46-12-237	Крышка
24	23	450093	Прокладка
24	27	450094	Прокладка
24	45	46-12-238	Кольцо
24	51	47-12-36	Шестерня
24	61	700-28-2436	Болт
24	62	700-31-2372	Пластина стопорная
24	59	700-39-2293	Подшипник (допускается замена на поз. 60)
24	3	700-39-2294	Подшипник (допускается замена на поз. 2)
24	40	700-40-5946	Прокладка
24	47		Манжета 125х155-12А (допускается замена на поз. 46)
24	52	700-58-2261	Кольцо
24	68	320260	Штифт
24	9	285342	Болт
24	32	375940	Пробка
24	6	325385	Штифт
24	50	580705	Кольцо С90 ГОСТ 13940-86
24	41	580805	Кольцо С110 ГОСТ 13940-86
24	55	700-58-2092	Кольцо С120 ГОСТ 13941-86
24	53	700-58-2095	Кольцо С160 ГОСТ 13940-86
24	58	580550	Кольцо С55 ГОСТ 13940-86
24	25	580910	Кольцо С200 ГОСТ 13941-86
24	40	580930	Кольцо С250 ГОСТ 13941-86
24	34	280389	Болт 3М12х1,25-6gx100.109.40Х.019 ГОСТ 7796-70
24	46		Манжета (допускается замена на поз. 47)
24	56		Подшипник 2311К1М ГОСТ 8328-75
24	60		Подшипник 402222КМ ГОСТ 8328-75 (допускается замена на поз.5
24	35		Подшипник 222 ГОСТ 8338-75
24	30		Подшипник 2222К ГОСТ 8328-75 (допускается замена на поз. 28,
24	12		Подшипник 322 ГОСТ 8328-75
24	5		Подшипник 2322Л1 ГОСТ 8338-75
24	2		Подшипник 402324М ГОСТ 8328-75 (допускается замена на поз. 3
24	7	37 0640-08	Пробка КГ 1/2'' 45.089
24	7		ОСТ 23.1.117-83
24	29		Подшипник 2222М ГОСТ 8328-75 (допускается замена на поз. 28,
24	69	340610	Шпонка 10х13 ГОСТ 24071-80
24	26		Кольцо 245-255-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
24	14		Кольцо 260-270-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
24	28		Подшипник 2222 (допускается замена на поз. 29,30)
24	8		Проволока 1,6-0-С ГОСТ 3282-74

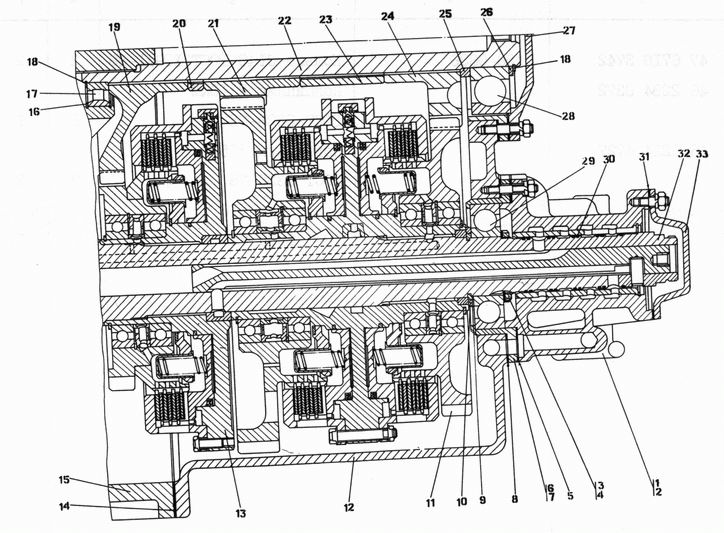

25	32	46-12-118СП	Вал
25	11	46-12-120СП	Фрикцион
25	1	46-12-158СП	Коллектор
25	2	46-12-159СП	Коллектор
25	13	46-12-160СП	Фрикцион
25	15	401-12-51	Проставка
25	12	401-12-52-01	Корпус
25	6	25-12-229	Корпус подшипника
25	10	25-12-281	Кольцо
25	9	25-12-282	Кольцо
25	7	25-12-289	Корпус подшипника левый
25	27	46-12-261	Крышка
25	25	46-12-263	Кольцо
25	26	46-12-264	Кольцо
25	20	46-12-266	Втулка
25	19	46-12-267	Шестерня
25	21	46-12-109	Шестерня
25	24	46-12-269	Шестерня
25	22	46-12-258	Вал
25	23	46-12-273	Втулка
25	33	46-12-216	Крышка
25	8	700-40-5941	Прокладка
25	5	700-40-6493	Прокладка
25	3	305550	Гайка
25	4	315550	Шайба стопорная
25	30	440015	Кольцо уплотнительное
25	14	450091	Прокладка
25	31	450110	Прокладка
25	18	700-58-2122	Кольцо С80 ГОСТ 13940-86
25	16	580836	Кольцо С140 ГОСТ 13941-86
25	17		Подшипник 2216КМ ГОСТ 8328-75
25	29		Подшипник 315 ГОСТ 8338-75
25	28		Подшипник 416 ГОСТ 8338-75
