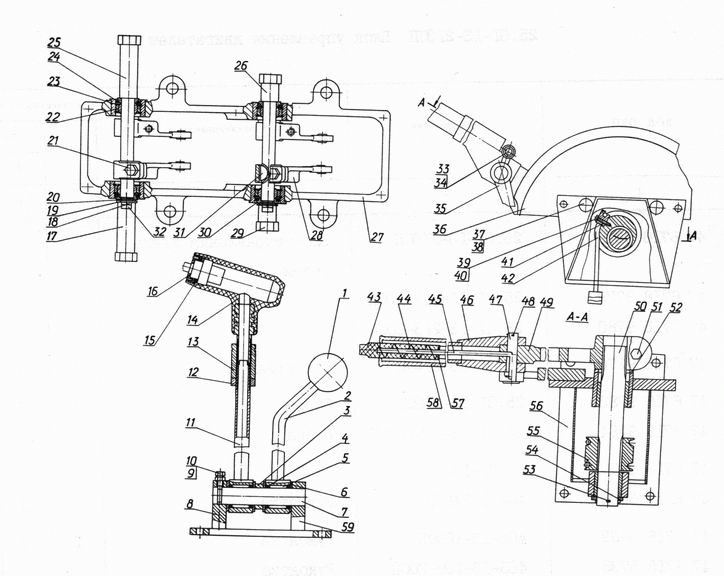

Мостик

Главная » T-500 » Мостик

Рис.Поз.ОбозначениеНаименование
31404-13-259СПМостик
3127404-13-256СПКорпус
3129404-13-351СПВалик
3126404-13-351-01СПВалик
3117404-13-352СПВалик
3125404-13-352-01СПВалик
312825.01-13-182СПРычаг
311425.01-13-224СПРукоятка
31825.01-13-257СПКронштейн
315925.01-13-258СПКронштейн
31225.01-13-268СПРычаг
311125.01-13-269СПРычаг
31146-13-246СПРукоятка
314258-13-190СПРукоятка
3156401-13-174СПКорпус
3146401-13-175СПРукоятка
31725.01-13-133-01Ось
313025.01-13-137Втулка
311925.01-13-170Шайба
311625.01-13-189Гайка
311325.01-13-191Гайка
311525.01-13-199Прокладка
31325.01-13-200Проставка
311225.01-13-201Гайка
314325-13-345Кнопка
313546-13-77Защелка
315246-13-108Шайба
314158-13-88Сухарик
315558-13-89Ролик
313658-13-90Сектор
3150401-13-117Валик
3149401-13-118Рычаг
3145401-13-119Тяга
3122Подшипник Ш15 ГОСТ 4060-78
315Подшипник 942/20 ГОСТ 4060-78
3140315110Шайба
3154315390Шайба
3110350525Винт
3144700-38-2339-01Пружина
3158700-40-5627Рукоятка
3132Болт М8-6gx16.88.35.019 ГОСТ 7796-70
3121Болт М8-6gx30.30.88.35.019 ГОСТ 7796-70
3137Болт М12х1,25-6gx25.88.35.019 ГОСТ 7796-70
3134Болт М16х1,5-6gx35.88.35.019 ГОСТ 7796-70
3139Болт М6-6gx20.58.019 ГОСТ 7798-70
319Гайка М8.7Н.6.019 ГОСТ 5915-70
314500093Кольцо СП 26,5-19-3,5
312450 0093-01Кольцо СП 29-18-3,5
3123700-58-2406Кольцо С28 ГОСТ 13943-86
3147470560Ось 6-16f9х60.40.2.28 . . . 35 Ц9хр ГОСТ 9650-80
3118Шайба 8Т.65Г.019 ГОСТ 6402-70
3138Шайба 12.0Т.65Г.019 ГОСТ 6402-70
3157310120Шайба 6.01.08кп.019 ГОСТ 6958-78
3119310140Шайба 8.01.10.019 ГОСТ 6958-78
316310330Шайба 20.01.08кп.019 ГОСТ 10450-78
3133310080Шайба 5.01.019 ГОСТ 11371-78
3131340350Шпонка 5х7,5 ГОСТ 24071-80
3134Шплинт 2х14.019 ГОСТ 397-79
3148Шплинт 3,2х25.019 ГОСТ 397-79
3153Шплинт 2х36.019 ГОСТ 397-79
