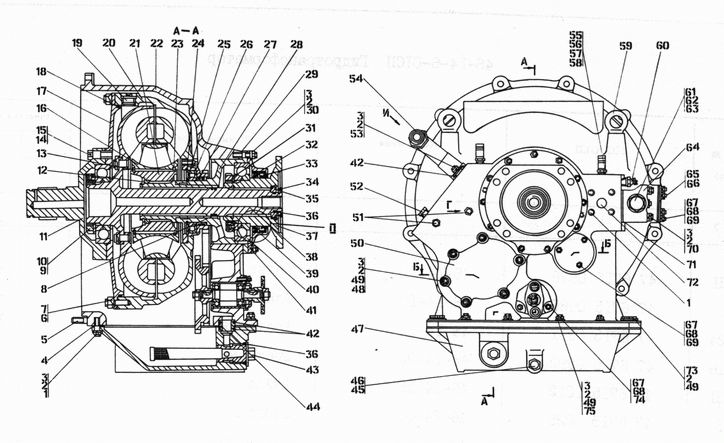

Гидротрансформатор

Рис.	Поз.	Обозначение	Наименование
33		46-14-6-01СП	Гидротрансформатор
33	20	46-14-116-01СП	Колесо насосное
33	38	46-14-120СП	Колесо турбинное
33	37	46-14-173СП	Фланец
33	54	46-14-176СП	Патрубок
33	21	21.01-14-103СП	Муфта
33	28	404-14-102СП	Ось реактора
33	11	404-14-106СП	Муфта
33	11		или
33	11	25.01-14-17	Муфта
33	17	405-14-105СП	Фланец
33	51	403-16-109СП	Штуцер
33	43	25-17-111СП	Заборник
33	31	46-14-55	Шайба
33	22	46-14-218	Корпус
33	47	46-14-195	Поддон
33	44	46-14-196	Втулка
33	50	46-14-197	Крышка
33	32	46-12-238	Кольцо
33	41	46-12-149-01	Втулка
33	16	25-14-86	Колесо реактора
33	34	25-14-119	Кольцо
33	35	25-14-120	Кольцо
33	23	25-14-144	Кольцо
33	65	25-14-159	Крышка
33	55	25-14-161	Втулка
33	11	25.01-14-17	Муфта
33	11		или
33	11	404-14-106СП	Муфта
33	19	25.01-14-28	Пробка
33	9	350720	Винт
33	45	375625	Пробка
33	72	440007	Пробка
33	8	440015	Кольцо уплотнительное
33	27	440016	Кольцо уплотнительное
33	10	700-30-2257	Гайка
33	7	700-31-2468	Пластина стопорная
33	56	700-40-260-01	Прокладка
33	4	700-40-4874	Прокладка
33	29	700-40-4875	Прокладка
33	66	700-40-4936	Прокладка
33	71	700-40-5334	Прокладка
33	57	700-41-3113	Штуцер
33	58	700-41-3118	Штуцер
33	73		Болт М12-6gx40.40.88.35.019 ГОСТ 7796-70
33	15	280545	Болт 3М16х1,5-6gx45.109.40Х.019 ГОСТ 7796-70
33	59	280590	Рым-болт М16.05 ГОСТ 4751-73
33	67		Гайка М8-7Н.6.019 ГОСТ 5915-70
33	3		Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70
33	6	300270	Гайка М16х1,5-6Н.12.40Х.019 ГОСТ 15521-70
33	68		Шайба 8Т.65Г.019 ГОСТ 6402-70
33	2		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
33	49	310210	Шайба 12х2.01.10.019 ГОСТ 11371-78
33	69	290115	Шпилька М8 3п/6gx16.66.013 ГОСТ 22034-76
33	74	290125	Шпилька М8 3п/6gx25.88.35.013 ГОСТ 22034-76
33	53	290320	Шпилька М12х1,75-3п/1,25-6gx25.66.013 ГОСТ 22038-76
33	1	290330	Шпилька М12х1,75-3п/1,25-6gx32.66.013 ГОСТ 22038-76
33	30	290340	Шпилька М12х1,75-3п/1,25-6gx38.66.013 ГОСТ 22038-76
33	70	290360	Шпилька М12х1,75-3п/1,25-6gx80.66.013 ГОСТ 22036-76
33	48	290385	Шпилька М12х1,75-3п/1,25-6gx120.66.013 ГОСТ 22038-76
33	5	290555	Шпилька М16х2-3п/1,5-6gx50.66.013 ГОСТ 22038-76
33	75	290335	Шпилька М12х1,75-3п/1,5-6gx33.88.66.013 ГОСТ 22034-76
33	46		Кольцо 016-020-25-2-3 ГОСТ 9833-73/ГОСТ 18829-73
33	42		Кольцо 032-038-36-2-3 ГОСТ 9833-73/ГОСТ 18829-73
33	36		Кольцо 045-050-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73
33	18		Кольцо 480-490-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
33	12	580705	Кольцо С90 ГОСТ 13940-86
33	25	700-58-2356	Кольцо С105 ГОСТ 13940-86
33	13	580855	Кольцо С155 ГОСТ 13940-86
33	24	700-58-2118	Кольцо С160 ГОСТ 13941-86
33	39		Манжета 1.2-125х153-3 ГОСТ 8752-79/ОСТ 38.05146-78
33	39		или
33	39		Манжета 125х155.12А
33	33		Манжета 1.2-125х155-3-1 ГОСТ 8752-79/ОСТ 38.05146-78
33	33		или
33	33		Манжета 125х155.12А
33	52	37 0640-08	Пробка КГ 1/2" 45..089
33	52		ОСТ 23.1.117-83
33	26		Подшипник 6-32121Л1 ГОСТ 8328-75
33	40		Подшипник 176222Л ГОСТ 8995-75
33	61		Пломба 10/6,5
33	61		ОСТ 32.68-84
33	62		Кольцо 46-1570
33	62		или
33	62		Кольцо Ц90-1212027
33	60		Датчик ТМ100-В
33	60		ТУ 37.003.800-77
33	64		Клапан 46-15-139ХЛ
33	64		ТУ 23.1.248-85
33	15		Проволока 1,6-0-С ГОСТ 3282-74
