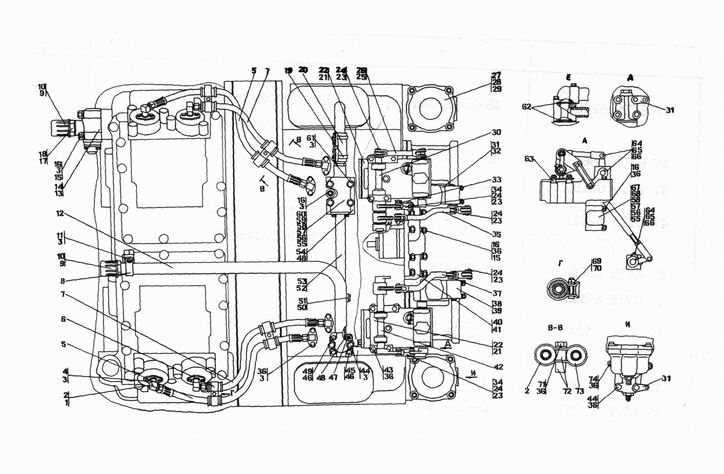

Система гидроуправления трансмиссией

Рис.	Поз.	Обозначение	Наименование
35		404-15-1-01СП	Система гидроуправления трансмиссией
35	27	35.00-15-10-01СП	Фильтр
35	2	46-15-160СП	Угольник
35	18	46-15-163СП	Клапан
35	14	46-60-345-02СП	Клапан
35	7	58-15-112-03СП	Рукав
35	5	58-15-112-04СП	Рукав
35	19	58-60-180СП	Хомут
35	64	25.01-13-232-06СП	Рычаг
35	42	404-13-361СП	Мостик
35	30	404-13-362СП	Мостик
35	26	404-13-281-02СП	Тяга (допускается замена на поз. 25 )
35	35	404-13-291СП	Тяга
35	37	404-13-299СП	Тяга
35	25	404-13-332-02СП	Тяга
35	12	404-15-10СП	Трубопровод
35	53	404-15-11СП	Трубопровод
35	31	25.01-10-10	Планка
35	54	46-15-139	Плита
35	10	46-27-260	Крышка
35	9	46-27-263	Головка
35	8	58-05-239	Хомут
35	6	58-60-213	Планка
35	2	401-15-51	Планка
35	72	401-15-52	Втулка
35	63	401-15-52-01	Втулка
35	34	404-13-116	Тяга
35	23	404-13-269	Ось
35	47	404-15-4	Корпус
35	51	375330	Пробка
35	73	40 0354-02	Втулка
35	29	450179	Прокладка (допускается замена на поз.28 )
35	20	460077	Рукав
35	59	700-40-5336	Прокладка
35	40	700-40-5369	Прокладка
35	22	700-40-5494	Прокладка
35	67	700-40-5497	Прокладка
35	38	700-40-5794	Прокладка
35	13	700-40-5821	Прокладка
35	28	700-40-6024	Прокладка
35	52	700-40-6097	Прокладка
35	65		Болт М8-6gx30.30.88.35.019 ГОСТ 7796-70
35	45		Болт М10-6gx30.58.019 ГОСТ 7796-70
35	11	280320	Болт М12х1,25-6gx20.58.019 ГОСТ 7796-70
35	36		Болт М12-6gx25.88.35.019 ГОСТ 7796-70
35	4		Болт М12х1,25-6gx30.58.019 ГОСТ 7796-70
35	71	280370	Болт М12х1,25-6gx55.109.40Х.019 ГОСТ 7795-70
35	44		Болт М12-6gx80.88.35.019 ГОСТ 7795-70
35	61	580388	Болт М12-6gx90.58.019 ГОСТ 7795-70
35	49		Болт М10-6gx70.88.35.019 ГОСТ 7795-70
35	69		Болт М8-6gx40.58.019 ГОСТ 7795-70
35	70		Гайка М8-7Н.6.019 ГОСТ 5915-70
35	16		Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70
35	74	30 0215-01	Гайка М12х1,25-6Н.6.019 ГОСТ 15521-70
35	43	300220	Гайка М12х1,25.6Н.04.019 ГОСТ 15521-70
35	33	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
35	15	310210	Шайба 12х2.01.10.019 ГОСТ 11371-78
35	46		Шайба 10.0Т.65Г.019 ГОСТ 6402-70
35	3		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
35	24		Шплинт 3,2х14.019 ГОСТ 397-79
35	66	340350	Шпонка 5х7,5 ГОСТ 24071-80
35	50		Кольцо 018-022-25-2-ИРП 1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
35	1		Кольцо 022-026-25-2-ИРП 1314-1 ГОСТ 9833-73/ТУ 38.005.204-84
35	48		Кольцо 027-032-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73
35	62		Кольцо 032-038-36-2-3 ГОСТ 9833-73/ГОСТ 18829-73
35	17		Кольцо 36х42 МН 4152-62
35	58		Пломба 10/6,5
35	58		ОСТ 3268-84
35	57	46-15-70	Кольцо (допускается замена на поз.58 )
35	58	Ц90-1212 027	Кольцо (допускается замена на поз.57 )
35	41	46-15-121	Насос управления
35	41		ТУ 23.113.03.19-83
35	68	46-15-129ХЛ	Клапан
35	68		ТУ 23.1.248-85
35	21	46-15-135ХЛ	Блок управления
35	21		ТУ 23.1.248-85
35	39	46-15-136ХЛ	Золотник передач правый
35	39		ТУ 23.1.248-85
35	32	46-15-137ХЛ	Золотник передач левый
35	32		ТУ 23.1.248-85
35	60	46-15-138ХЛ	Клапан
35	60		ТУ 23.1.248-85
35	55		Проволока 0,6-0-4 ГОСТ 3282-74
