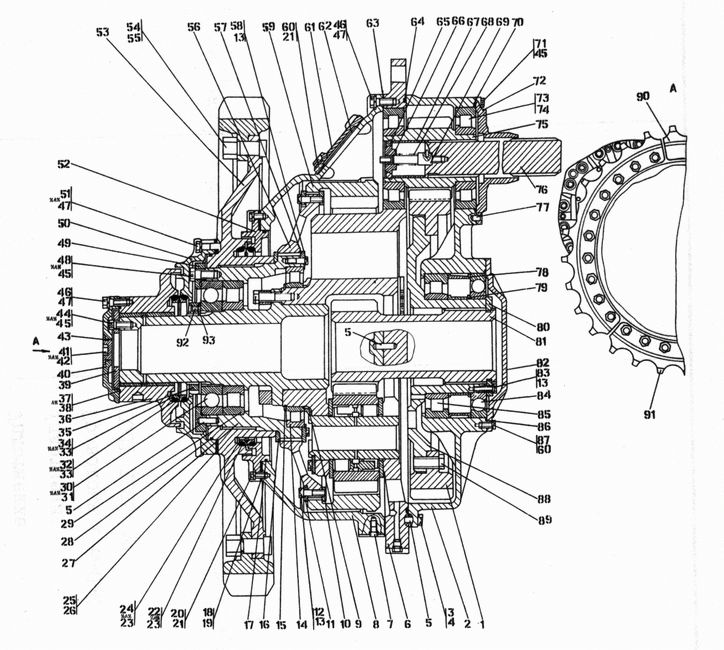

Передача бортовая

Рис.	Поз.	Обозначение	Наименование
39		401-19-25СП	Передача бортовая
39	69	401-19-105СП	Ось
39	36	401-19-111СП	Корпус
39	6	46-19-198СП	Корпус
39	8	401-19-1	Кожух
39	61	401-19-2	Крышка
39	67	401-19-8	Втулка
39	53	401-19-29	Ступица
39	75	401-19-13	Шестерня
39	76	401-19-14	Торсион
39	65	401-19-16	Полукольцо
39	66	401-19-17	Шайба
39	72	401-19-39	Крышка
39	80	46-19-90	Полукольцо
39	79	46-19-91	Втулка
39	9	46-19-98	Кольцо
39	16	46-19-147	Кольцо
39	78	46-19-152	Втулка
39	39	46-19-156	Шайба
39	59	46-19-171	Шестерня
39	56	46-19-172	Муфта
39	93	46-19-184	Шайба
39	27	46-19-194	Ступица
39	49	46-19-198	Кольцо
39	7	46-19-251	Ввертыш
39	24	46-19-277	Кольцо (допускается замена на поз.148 )
39	34	46-19-278	Кольцо (допускается замена на поз.147 )
39	52	46-19-281	Лабиринт
39	50	46-19-284	Крышка
39	25	46-19-288	Прокладка
39	26	46-19-288-01	Прокладка
39	18	46-19-289	Прокладка
39	19	46-19-289-01	Прокладка
39	10	46-19-305	Сектор
39	11	46-19-306	Сектор
39	57	46-19-308	Пластина
39	1	46-19-309-03	Шестерня
39	82	46-19-317	Крышка
39	40	46-19-318	Крышка
39	81	46-19-322	Шестерня
39	64	46-19-324	Кольцо
39	88	46-19-332-01	Ступица
39	2	46-19-321	Корпус
39	91	403-22-37	Сектор
39	90	403-22-38	Сектор
39	54	25.01-19-80-01	Болт
39	48	280726	Болт
39	48	285342	Болт
39	58	315207	Пластина стопорная
39	77	325335	Штифт
39	5	325465	Штифт
39	92	350720	Винт
39	22	400206	Кольцо
39	32	400207	Кольцо
39	17	400223	Кольцо
39	62	456083	Прокладка
39	35	700-30-2269	Гайка
39	3	700-31-2402	Пластина стопорная
39	83	700-31-2403	Пластина стопорная
39	87	700-31-2403-03	Пластина стопорная
39	12	700-31-2456	Пластина стопорная
39	42	700-37-2140	Пробка
39	68	700-38-2281	Пружина
39	41	375989	Пробка
39	63	700-40-5093	Прокладка
39	28	700-40-6816	Кольцо
39	15	700-40-2375	Кольцо
39	37	401-19-30	Кольцо
39	13	280370	Болт М12х1,25-6gx5.5.109.40Х.019 ГОСТ 7795-70
39	51		Болт М16х1,5-6gx60.88.35.019 ГОСТ 7795-70
39	60		Болт М12х1,25-6gx30.88.35.019 ГОСТ 7796-70
39	20	280342	Болт М12х1,25-6gx30.109.40Х.019 ГОСТ 7796-70
39	4	280544	Болт М16х1,5-6gx45.109.40Х.019 ГОСТ 7796-70
39	44	280545	Болт 3М16х1,5-6gx45.109.40Х.019 ГОСТ 7796-70
39	46	280550	Болт М16х1,5-6gx50.109.40Х.019 ГОСТ 7796-70
39	89	280819	Болт М24-6gx55.109.40Х.019 ГОСТ 7796-70
39	55	300420	Гайка М30х2-6Н.8.019 ГОСТ 15524-70
39	21		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
39	47		Шайба 16.0Т.65Г.019 ГОСТ 6402-70
39	43		Кольцо 045-050-30-2-3 ГОСТ 9833-73/ГОСТ 18829-73
39	38		Кольцо 200-210-46-2-3 ГОСТ 9833-73/ГОСТ 18829-73
39	70		Кольцо 255-265-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
39	86		Кольцо 345-355-58-2-3 ГОСТ 9833-73/ГОСТ 18829-73
39	29		Подшипник 2236ЛМ ГОСТ 8328-75
39	85		Подшипник 32144М ГОСТ 8328-75
39	73		Подшипник 42322ЛМ ГОСТ 8328-75
39	14		Подшипник 1032956М ГОСТ 8328-75
39	30		Подшипник 236Л ГОСТ 8338-75
39	84		Подшипник 7000144Л ГОСТ 8338-75
39	74		Подшипник № 322
39	31		Подшипник 6236
39	33		Уплотнение
39	23		Уплотнение
39	45		Проволока 1,6-0-С ГОСТ 3282-74
