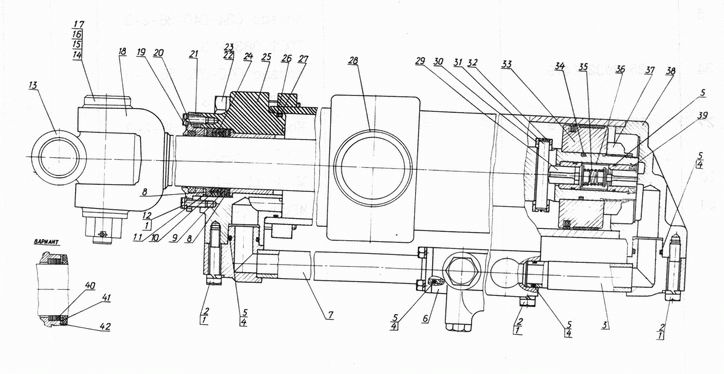

Гидроцилиндр

Рис.	Поз.	Обозначение	Наименование
57		Ц160х1400-33СП ХЛ	Гидроцилиндр
57		(46-26-402-1)
57	25	46-26-414СП	Крышка
57	3	46-26-425-1СП	Труба
57	7	46-26-426СП	Труба
57	29	46-26-427СП	Клапан
57	33	46-26-429-1СП	Поршень
57	38	46-26-445-1СП	Корпус
57	6	46-26-450-1СП	Блок клапанов
57	36	25-26-680	Проставка
57	21	46-26-3	Прокладка
57	42	46-26-19	Скребок
57	39	46-26-1208	Заглушка
57	18	46-26-1240-1	Шток
57	17	47-26-67	Палец
57	16	47-26-68	Кольцо
57	40	47-26-99	Чистик
57	41	47-26-100	Чистик
57	8	47-26-106	Кольцо
57	13	47-26-169	Шарнир
57	30	47-56-178	Втулка
57	31	47-56-179	Палец
57	20	160.1400.160.019	Скребок манжетный
57	19	160.1400.160.042	Манжета
57	35	38327	Пружина
57	37	700-30-2277	Гайка
57	26	700-40-6309	Шайба защитная
57	28	700-40-6510	Заглушка
57	4	700-40-6527	Шайба защитная
57	32	700-58-2378	Кольцо
57	12		Болт М16х1,5-6gx40.88.35.016 ГОСТ 7796-70
57	2		Болт М16х1,5-6gx90.58.016 ГОСТ 7796-70
57	23		Болт М30х2-6gx120.109.45.016 ГОСТ 7798-70
57	15		Гайка М30х2-6Н.6 ГОСТ 5918-73
57	1		Шайба 16.0Т.65Г.06 ГОСТ 6402-70
57	22		Шайба 30.65Г.06 ГОСТ 6402-70
57	14		Шплинт 6,3х63 ГОСТ 397-79
57	9		КО 80х105-2
57	11		КН 80х105-2
57	5		Кольцо 034-040-36-2-3 ГОСТ 9833-73
57	34		Кольцо 060-070-58-2-3 ГОСТ 9833-73
57	27		Кольцо 150-160-58-2-3 ГОСТ 9833-73
57	10		МТ 80х105-2
57	24		МР80х105-5
