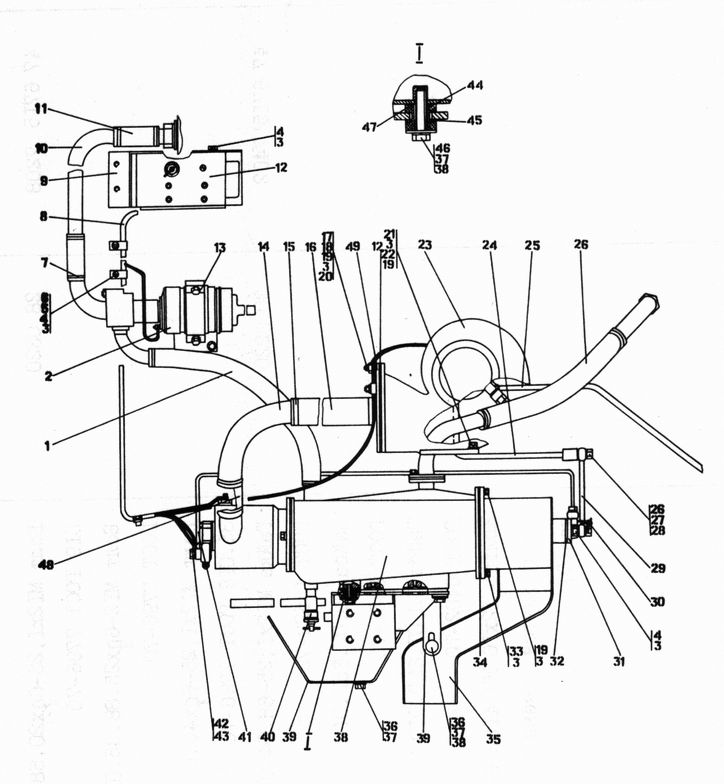

Установка подогревателя

Рис.	Поз.	Обозначение	Наименование
59		404-43-5СП	Установка подогревателя
59	8	404-43-186СП	Жгут
59	10	404-43-188СП	Трубопровод
59	41	404-43-192СП	Топливопровод
59	35	404-43-201СП	Газовод
59	49	404-43-206СП	Корпус
59	2	404-43-283СП	Агрегат насосный
59	23	404-43-284СП	Агрегат насосный
59	38	404-43-285СП	Подогреватель
59	12	404-43-290СП	Щиток управления
59	25	404-43-292СП	Топливопровод
59	24	404-43-293СП	Топливопровод
59	29	404-43-294СП	Трубопровод
59	31	46-43-148СП	Корпус
59	7	58-60-180СП	Хомут
59	15	41 5190-11СП	Хомут
59	13	404-43-18-01	Зажим
59	44	404-43-203	Втулка
59	14	404-43-265	Труба
59	9	404-43-278	Кронштейн
59	34	404-43-245	Прокладка
59	39	404-43-289	Пластина
59	47	404-43-296	Кольцо
59	45	404-43-308	Шайба
59	26	46-43-313	Прокладка
59	42	46-43-322	Кольцо
59	39	35.00-43-131	Щиток
59	43	415115	Болт зажимной
59	16	404-43-303	Рукав
59	11	46 1201-05	Рукав
59	48	46 1501-02	Рукав
59	1	46 1201-25	Рукав
59	26	46 1201-15	Рукав
59	6	700-40-6684-05	Прокладка
59	17	700-40-6684-07	Прокладка
59	32	700-40-5560	Прокладка
59	12	700-40-5562	Прокладка
59	27	700-41-2522	Болт зажимной
59	5	700-41-2866	Хомутик
59	18	700-41-3310	Хомутик
59	21	280150	Болт М8-6gx55.40.58.019 ГОСТ 7795-70
59	46	280370	Болт М12х1,25-6gx55.109.40Х.019 ГОСТ 7795-70
59	4		Болт М8-6gx16.88.35.019 ГОСТ 7796-70
59	33		Болт М8-6gx20.58.019 ГОСТ 7796-70
59	36		Болт М12-6gx25.88.35.019 ГОСТ 7796-70
59	19		Гайка М8-7Н.6.019 ГОСТ 5915-70
59	3		Шайба 8Т.65Г.019 ГОСТ 6402-70
59	37		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
59	38	310230	Шайба 12.01.08кп.019 ГОСТ 6958-78
59	22	310150	Шайба 8.01.08кп.019 ГОСТ 11371-78
59	20	290125	Шпилька М8 3п/6gx25.88.35.013 ГОСТ 22034-76
59	28		Кольцо 12х16 МН 4152-62
59	40		Кран ВС 11-0
59	40		ОСТ 37.001.241-81
59	30		Проволока 1,6-0-4 ГОСТ 3284-74
60	9	404-43-190СП	Трубопровод
60	10	404-43-193СП	Труба
60	11	404-43-196СП	Кронштейн
60	5	404-43-197СП	Кронштейн
60	17	403-43-114СП	Кран
60	8	46-43-149СП	Труба
60	7	46-43-313	Прокладка (допускается замена на поз. 6)
60	3	450143	Прокладка
60	16	700-41-2622	Болт зажимной
60	13		Болт М10-6gx20.58.019 ГОСТ 7796-70
60	1	280320	Болт М12х1,25-6gx20.58.019 ГОСТ 7796-70
60	4		Болт М12-6gx25.88.35.019 ГОСТ 7796-70
60	15		Болт М12х1,25-6gx40.88.35.019 ГОСТ 7796-70
60	14	300220	Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70
60	12		Шайба 10.0Т.65Г.019 ГОСТ 6402-70
60	2		Шайба 12.0Т.65Г.019 ГОСТ 6402-70
60	6		Кольцо 12х16 МН 4152-62 (допускается замена на поз. 7)
