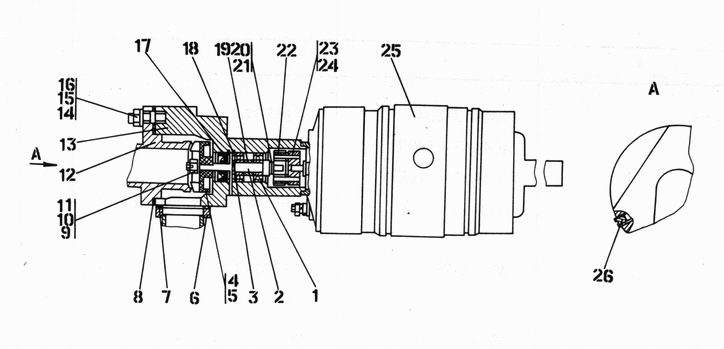

Агрегат насосный
Главная
»
T-500
»
Агрегат насосный
Рис.
Поз.
Обозначение
Наименование
61
404-43-283СП
Агрегат насосный
61
6
404-43-281СП
Патрубок
61
12
404-43-282СП
Фланец
61
4
403-43-224СП
Крыльчатка (допускается замена на поз. 5)
61
23
403-43-230СП
Полумуфта (допускается замена на поз. 24)
61
24
46-43-288СП
Полумуфта (допускается замена на поз. 23)
61
2
43-43-362
Валик
61
13
403-43-364
Корпус
61
19
403-43-393
Втулка
61
20
403-43-459
Шайба
61
21
403-43-459-01
Шайба
61
3
403-43-497
Кольцо
61
5
403-43-531
Крыльчатка (допускается замена на поз. 4)
61
22
400003
Втулка
61
7
450172
Прокладка
61
8
450189
Прокладка
61
16
Гайка М8-7Н.6.019 ГОСТ 5915-70
61
11
Гайка М5-7Н.6.016 ГОСТ 5918-73
61
18
580220
Кольцо С22 ГОСТ 13943-86
61
17
Манжета 1.2-6х22-3 ГОСТ 8752-79/ОСТ 38.05.146-78
61
26
37 0105-08
Пробка 4-КГ 1/8" 45.089
61
26
ОСТ 23.1.117-83
61
15
Шайба 8Т.65Г.019 ГОСТ 6402-70
61
10
310080
Шайба 5.01.10.019 ГОСТ 11371-78
61
14
290125
Шпилька М8 3п/6gx25.88.35.013 ГОСТ 22034-76
61
9
Шплинт 10х12 ГОСТ 397-79
61
1
Подшипник 80018 ГОСТ 7242-81
61
25
Электродвигатель МЭ 252Б
61
25
ТУ 37.003.1281-86
